步進驅動器如何調節電流和細分（wgb）

 在我們使用步進電機的時候，調節電流和驅動器的細分是尤為重要的一步，很多朋友收到驅動器和電機之后并不知道什么是驅動器的細分及電流，也不知道該如何調節。今天我們就給大家講解一下，驅動器的細分和電流是如何調節的。

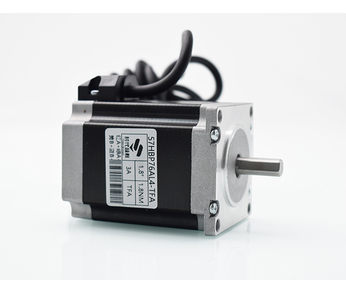

以這款56-56步進電機為例，圖中電機標簽上面顯示的電流為3.0A，那么我們如何在驅動器上面應該如何調節呢？

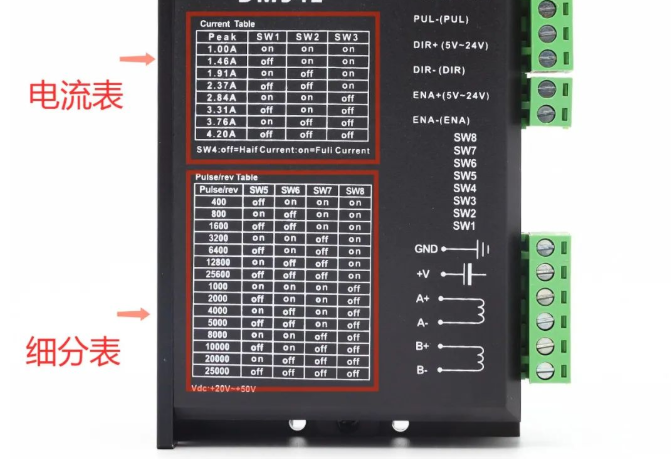

 圖上為一個57步進電機配套的驅動器DM542，圖中有兩個表格，其中上面的為電流表，也就是需要根據57步進電機來調節電流的。下面的是細分表也就是調節脈沖細分的（脈沖細分根據實際情況進行調節，一般情況下默認1600即可）

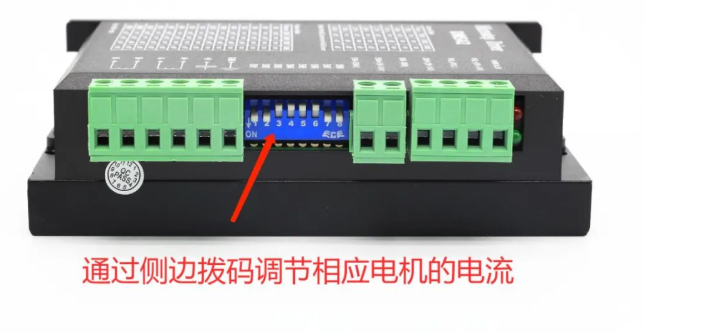

調節電流的是1、2、3撥碼來調節，調節脈沖細分是5、6、7、8撥碼來調節，ON（開）為撥碼撥到下，off（關）撥碼撥到上，可根據表格上面的指示進行調節，需要注意的一點是調節電流的時候，電流只能比電機額定電流小不可以比額定電流大，所以57-56步進電機我們調到2.84A，撥碼1和2ON,撥碼3OFF（上圖為調完之后，另需要注意撥碼4，撥碼4是用來調節全流、半流的，一般情況下默認半流即可，也就是OFF的狀態）。
