概述
本公司研制的“運動控制器”采用高性能32 位cpu，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。本控制器可控制四個電機運動，可實現點位、直線插補的操作。具有循環、跳轉等功能。簡單、清晰的參數給您的操作帶來方便和快捷。輸入/輸出的設置功能可方便您的使用和維修。

2.1 主要功能
參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到****狀態。
手動操作：可實現高、低速手動、點動、回程序零、回機械零等操作。
程序管理：可對當前加工程序進行修改、保存。
自動加工：可實現單段/連續、空運行、暫停等功能。
2.2 系統組成
數控系統主要由以下幾部分組成：

高性能、高速度32 位

液晶顯示器(分辨率:192×64)

專用運動控制芯片(信號輸出為:5v ttl)

輸入/輸出(10 路光電隔離24v 輸入,10 路光電隔離24v 輸出)

用戶加工程序存儲器(可存儲48 個程序)

****程序行數338 行

薄膜按鍵陣列(28 鍵)

2.3 技術指標

最小數據單位 0.001mm

****數據尺寸 ±9999.999mm

快速點位運動限速 8000mm/min (脈沖當量為0.001 毫米時)

****加工速度限速 8000mm/min (脈沖當量為0.001 毫米時)

****脈沖輸出頻率 150khz

控制軸數 4 軸(x，y，z，c)

聯動軸數 直線4 軸(x，y，z，c)，圓弧2 軸(x,y)

電子齒輪 分子(n):1-65535,分母(m):1-65535

系統主要功能 自動、手動、程序編輯、系統參數、自檢、
設置等

2.4 外觀及面板

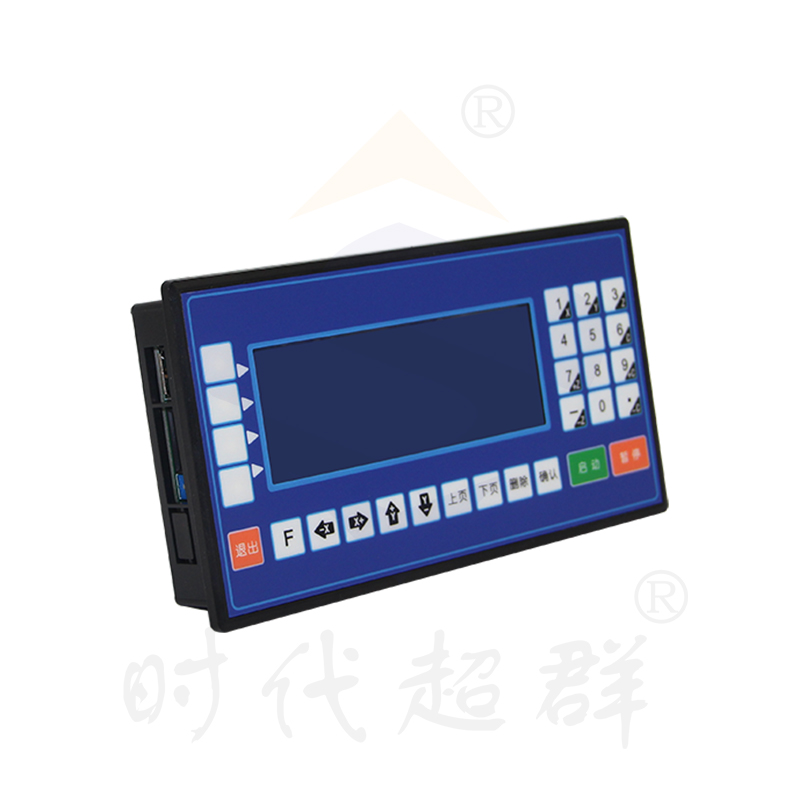

控制器外觀：見首頁
外形尺寸：長172mm，寬94mm，厚30mm
嵌入孔尺寸：長162mm，寬84mm，前面板厚4mm

四軸控制器cm20-40 ，配件如下， 一個四軸控制器，一條電源線 ，一個14針的排線及20針的排線。

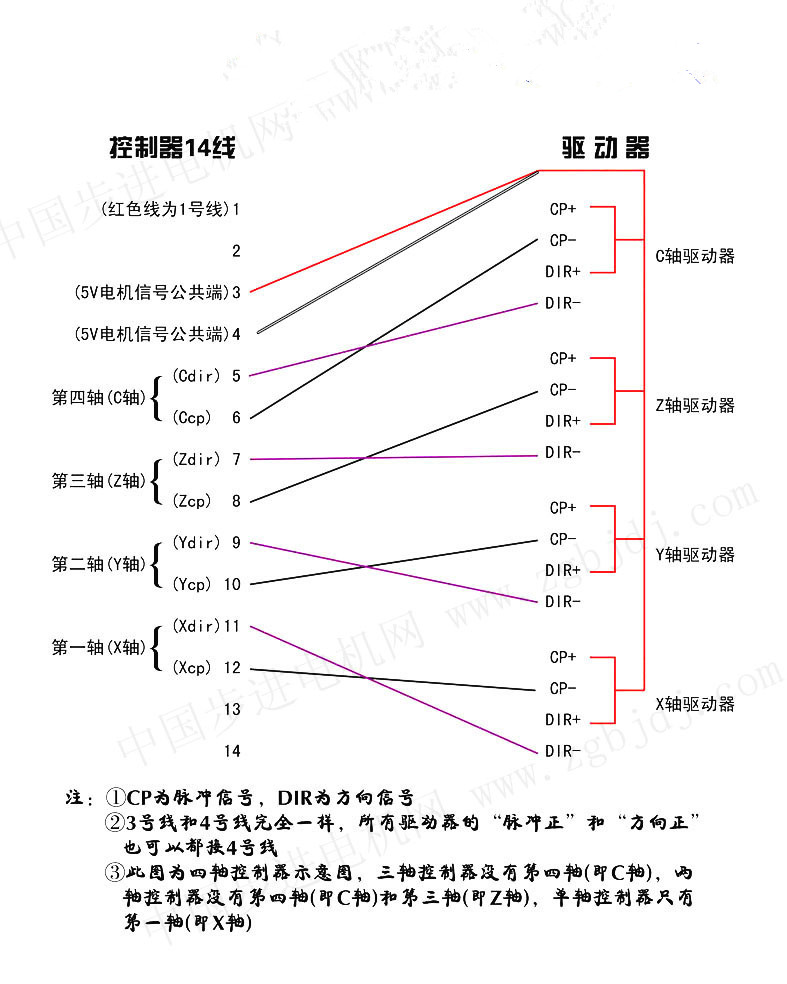

連接方法如下。
