步進電機的選擇

步進電機和驅動器的選擇方法：

判斷需多大力矩：靜扭矩是選擇步進電機的主要參數之一。判斷電機運轉速度：轉速要求高時，應選相電流較大、電感較小的電機，以增加功率輸入。且在選擇驅動器時采用較高供電電壓。

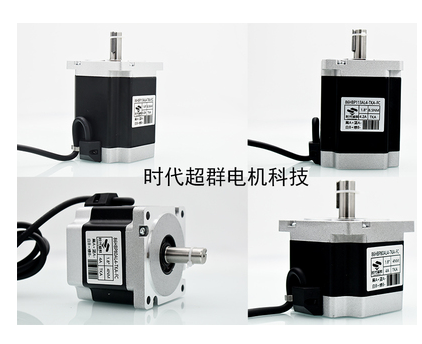

選擇電機的安裝規格：如57、86、110等，主要與力矩要求有關。

確定定位精度和振動方面的要求情況：判斷是否需細分，需多少細分。

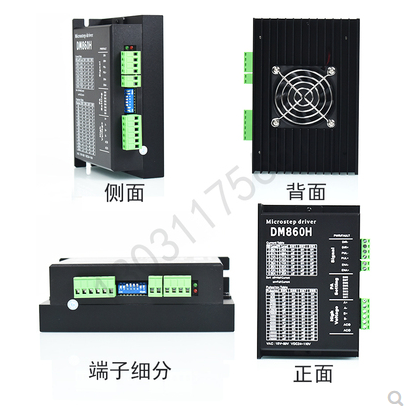

根據電機的電流、細分和供電電壓選擇驅動器。

步進電機有步距角（涉及到相數）、靜轉矩、及電流三大要素組成。一旦三大要素確定，步進電機的型號便確定下來了。

1、步距角的選擇

電機的步距角取決于負載精度的要求，將負載的最小分辨率（當量）換算到電機軸上，每個當量電機應走多少角度（包括減速）。電機的步距角應等于或小于此角度。市場上步進電機的步距角一般有0.36度/0.72度（五相電機）、0.9度/1.8度（二、四相電機）、1.5度/3度（三相電機）等。

2、靜力矩的選擇

步進電機的動態力矩一下子很難確定，我們往往先確定電機的靜力矩。靜力矩選擇的依據是電機工作的負載，而負載可分為慣性負載和摩擦負載二種。單一的慣性負載和單一的摩擦負載是不存在的。直接起動時（一般由低速）時二種負載均要考慮，加速起動時主要考慮慣性負載，恒速運行進只要考慮摩擦負載。一般情況下，靜力矩應為摩擦負載的2-3倍內好，靜力矩一旦選定，電機的機座及長度便能確定下來（幾何尺寸）。

3、電流的選擇

靜力矩一樣的電機，由于電流參數不同，其運行特性差別很大，可依據矩頻特性曲線圖，判斷電機的電流。

注意：

1、步進電機應用于低速場合---每分鐘轉速不超過1000轉，（0.9度時6666PPS)，在1000-3000PPS(0.9度）間使用，可通過減速裝置使其在此間工作，此時電機工作效率高，噪音低；

2、步進電機不使用整步狀態，整步狀態時振動大；

3、由于歷史原因，只有標稱為12V電壓的電機使用12V外，其他電機的電壓值不是驅動電壓伏值 ，可根據驅動器選擇驅動電壓（建議：57BYG采用直流24V-36V，86BYG采用直流50V,110BYG采用高于直流80V），當然12伏的電壓除12V恒壓驅動外也可以采用其他驅動電源，不過要考慮溫升；

4、轉動慣量大的負載應選擇大機座號電機；

5、電機在較高速或大慣量負載時，一般不在工作速度起動，而采用逐漸升頻提速，一電機不失步，二可以減少噪音同時可以提高停止的定位精度；

6、高精度時，應通過機械減速、提高電機速度,或采用高細分數的驅動器來解決，也可以采用5相電機，不過其整個系統的價格較貴，生產廠家少，其被淘汰的說法是外行話；

7、電機不應在振動區內工作，如若必須可通過改變電壓、電流或加一些阻尼的解決；

8、電機在600PPS（0.9度）以下工作，應采用小電流、大電感、低電壓來驅動.
