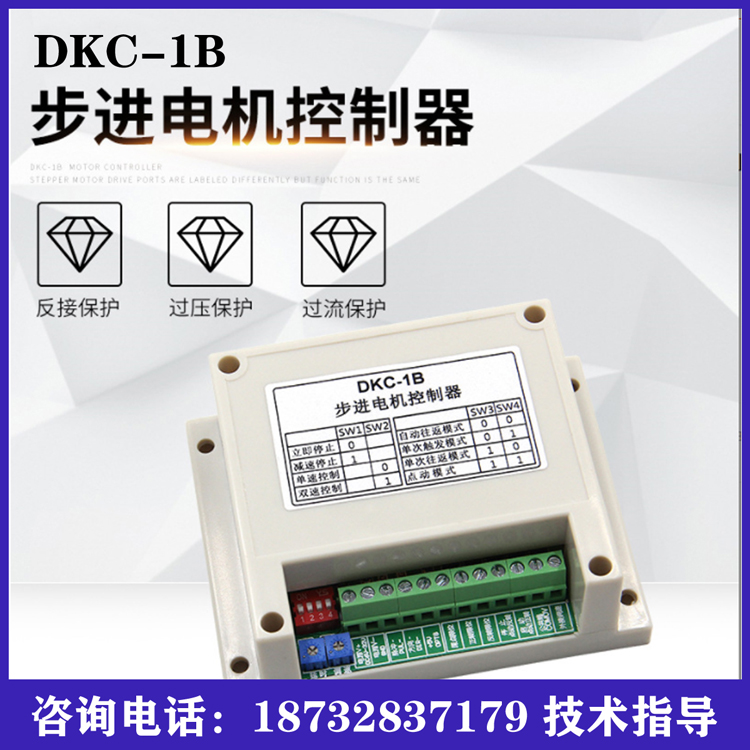

DKC-1B是一款經濟型步進電機伺服電機控制器。該控制器使用進口原裝高速智能芯片做為平臺，軟件上秉承了原 DKC-1 的穩定性，可靠性和強抗干擾性。適用于各種環境惡劣的工廠現場。同時增加了一些功能，使得控制器更加的實用，方便。該控制器適用于傳感器控制的往返運動控制， 定長控制，速度控制等。

今天為大家介紹一下DKC-1B控制器如何接線：

準備相關產品，包括：

電機（步進電機、伺服電機等）、電機驅動器

開關電源

根據運行模式選配：電位器、按鈕開關、限位開關

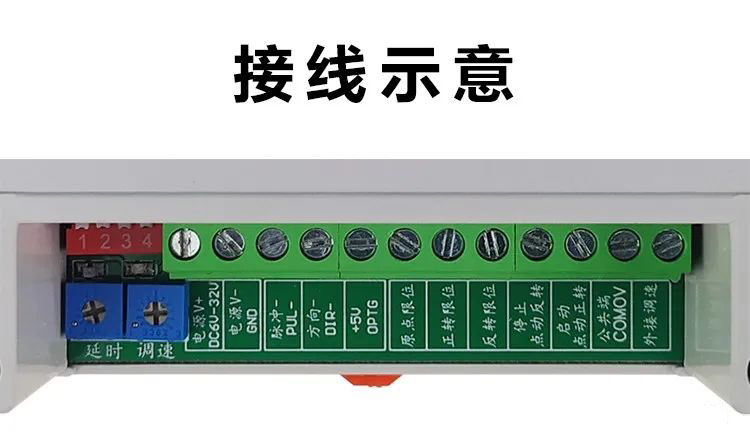

接線定義：

供電端-接入開關電源

電源V+:接入開關電源正極

電源V-:接入開關電源負極

信號端-接入電機驅動器（該款控制器為5V信號）

脈沖-:接驅動器脈沖-（PUL-）

方向-:接驅動器方向-（DIR-）

5V公共端:并接驅動器脈沖+方向+

功能模式端接線,此部分根據模式需要進行接線即可：

外接電位器調速：電位器接控制器右一外接調速端、及公共端；同時公共端引出一條導線。

外接按鈕控制啟停：復位開關/自鎖開關/急停開關一端接控制器啟動/停止及公共端；開關另外一端接開關電源負極

外接限位開關控制限位啟停：限位開關一般三根出現（棕藍黑），棕線接開關電源24V正極；藍色接開關電源24V負極；黑色接輸入點，接控制器正轉限位/反轉限位/啟動/停止。

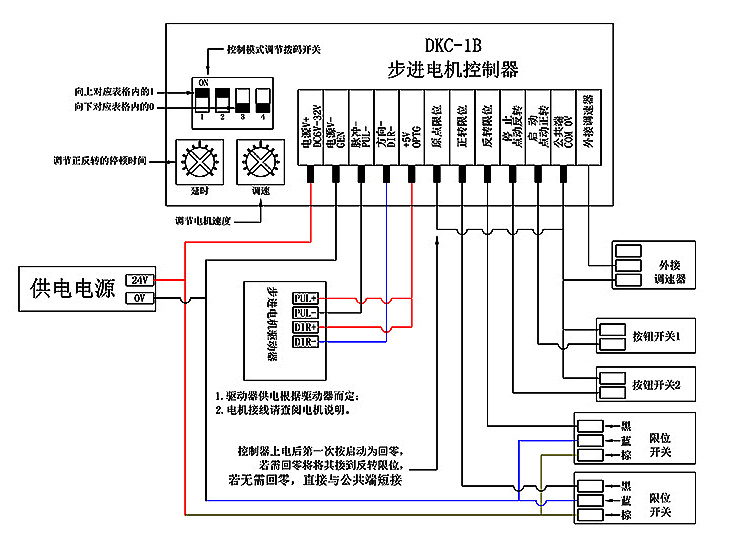

具體接線如下：
