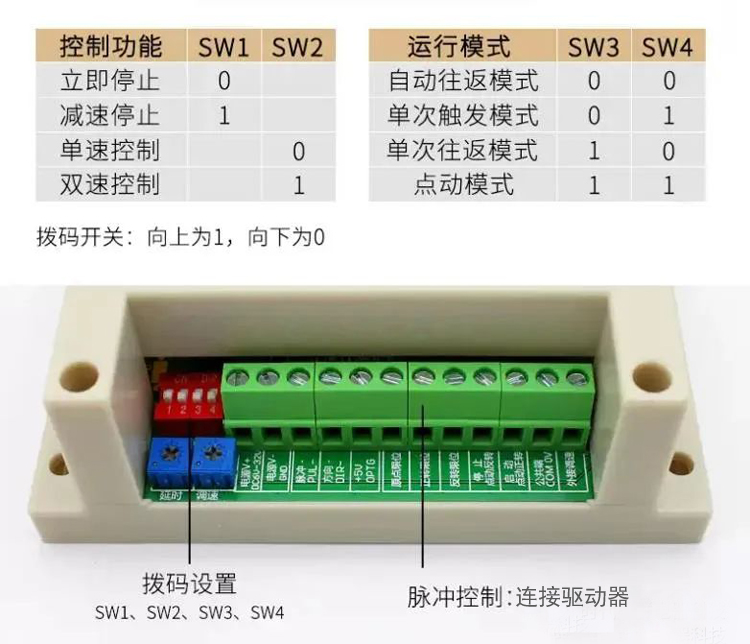

1, 自動往返模式(SW3=0  SW4=0)：

該模式控制器觸發啟動后，電機會在正轉限位與反轉限制位之間自動來回 運動。直到觸發停止輸入。電機在到達正轉限位或者反轉限位停止后會有 0.2S-6S 的延時暫停后再啟動運行，延時時間由 VR1 調節。運行速度由 VR2 調節或者是 外接調速調節。

2 單次觸發模式 (SW3=0  SW4=1)

該模式觸發啟動后，電機正轉當碰到正轉限位后電機停止，如果再次觸發 啟動電機會反轉，當碰到反轉限位后電機停止。再次觸發啟動電機重復正轉如 此循環。

3 單次往返模式(SW3=1  SW4=0)

該模式是觸發啟動后，電機正轉當碰到正轉限位后停止，經過 0.2S-6S 的延 時后開始反轉當碰到反轉限位后電機停止。

4 點動模式(SW3=1  SW4=1)

啟動端與公共端連接正轉，放開停止 停止端與公共端連接反轉，放開停止 該模式下首次啟動回原點功能是沒有的。
