CM36L控制器限位如何設置（LHC ）

   控制器中，限位設置在F4設置中打開， 按F4 用戶登錄，密碼123456輸入后點按確認，左下角顯示操作級登錄成功后，按返回鍵，再按F3  IO  ，

進入后就會看到：

軸X 正限： 禁止 常開 口0

軸X 負限： 禁止 常開 口0

看到后，上下移動光標是：   +Y  -Y    左右移動光標是：-X   +X

1 禁止改成有效：

我們把光標移動到正負限位的禁止上，按確認鍵，把禁止改成有效，即可切換過來。

2 選擇開關的狀態（常開和常閉）按確認鍵切換

這個常開指的是限位開關的選擇狀態。這個狀態有常開和常閉兩種。下面解釋一下感應開關的區分狀態。

① 常開開關指的是：

      一般限位開關接好線后，沒有感應到物體，感應開關的信號輸出線是沒有信號輸出的，只有感應到物體，信號輸出線才有信號輸出，我們把這種感應開關叫常開感應開關。

② 常閉開關指的是：

一般限位開關接好線后，沒有感應到物體，感應開關的信號輸出線是有信號輸出的，只有感應到物體，信號輸出線才斷開信號輸出，我們把這種感應開關叫常閉感應開關。

3  改寫輸入口號

這個口  0  是輸入口號 ，就是感應開關輸出的信號線，接到的控制器的那個輸入口，那個控制器的輸入口是幾，這個口號就寫幾。

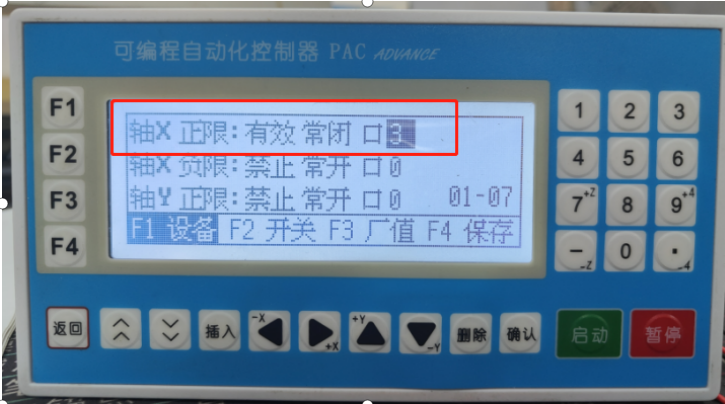

例如：X軸正限位：

選擇的感應開關是常閉的，接到控制器的輸入口3上，那么參數設置成有效的狀態見下圖：

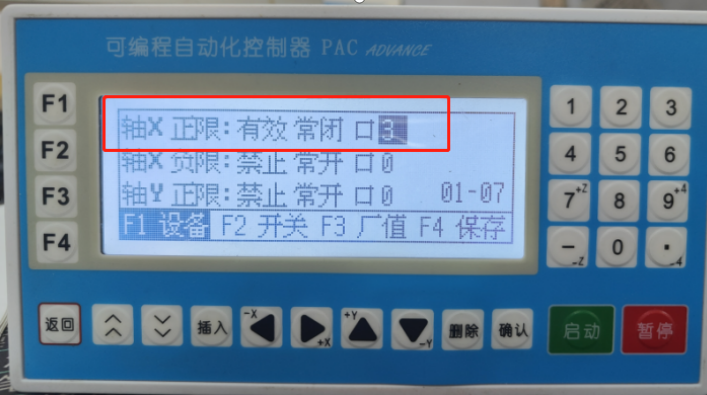

選好后點按F4保存，再按確認鍵顯示

設置完畢：
