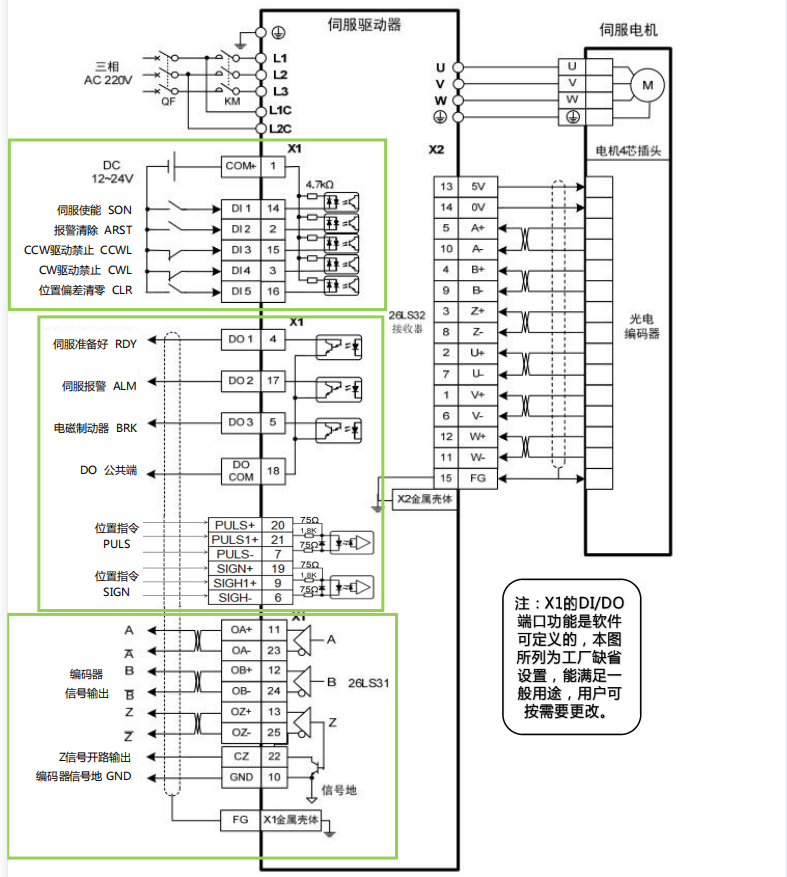

標準伺服驅動參考接線圖

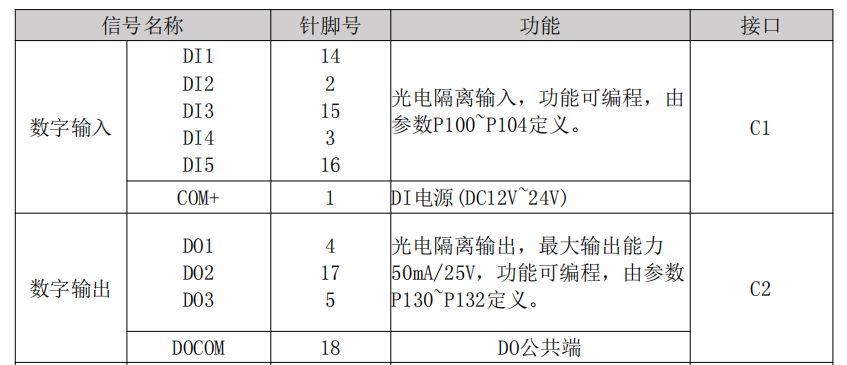

輸入輸出信號接口接線：

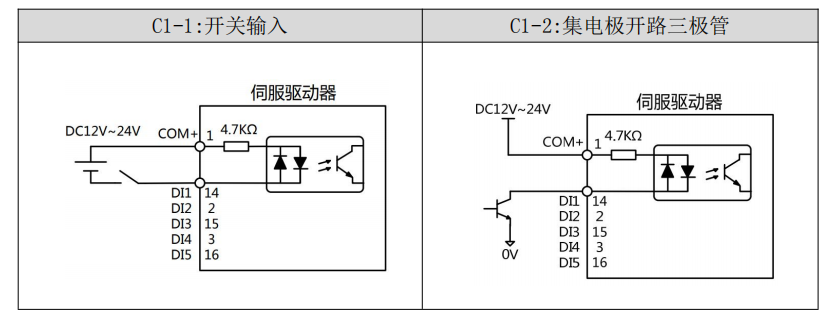

數字輸入接口(C1)
數字輸入接口電路可由開關、繼電器、集電極開路三極管、光電耦合器等進行控制。繼電器需選擇低電流繼電器，以避免接觸不良的現象。外部電壓范圍DC12V～24V。

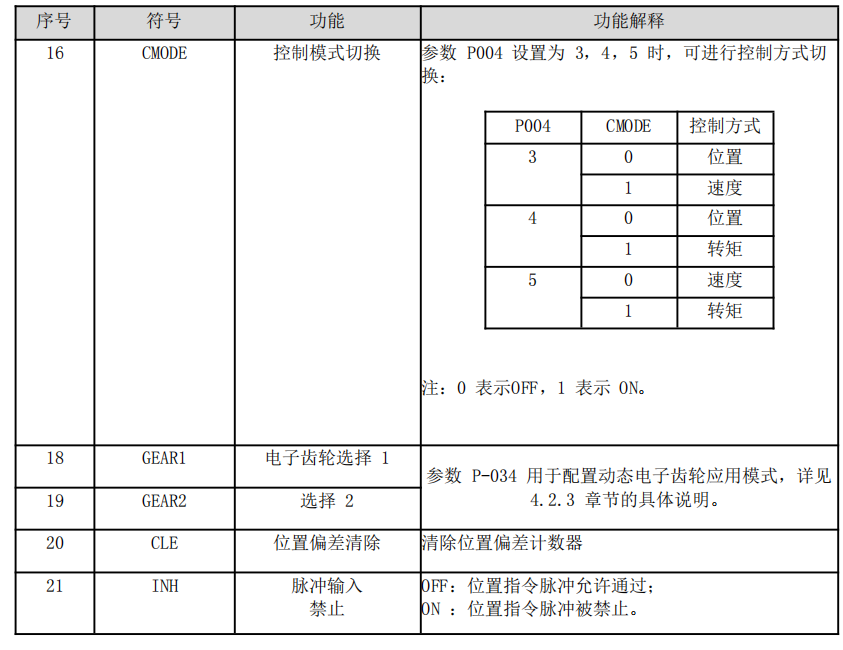

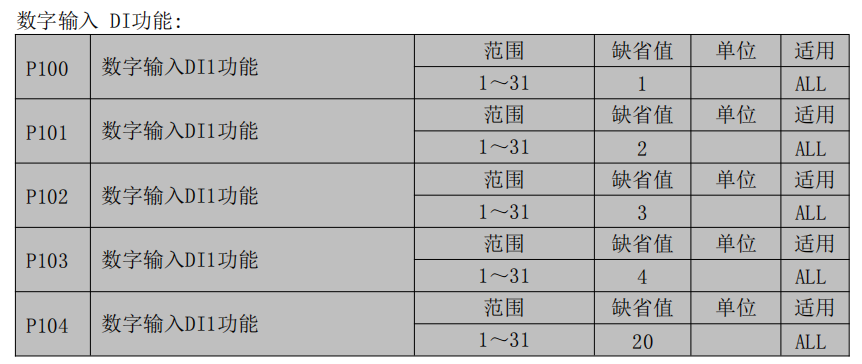

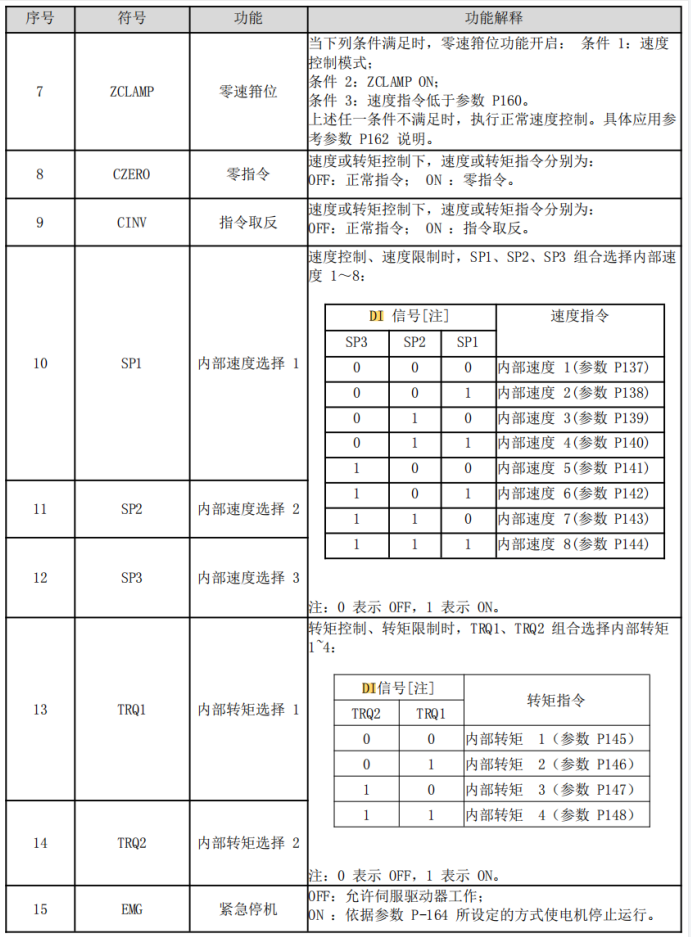

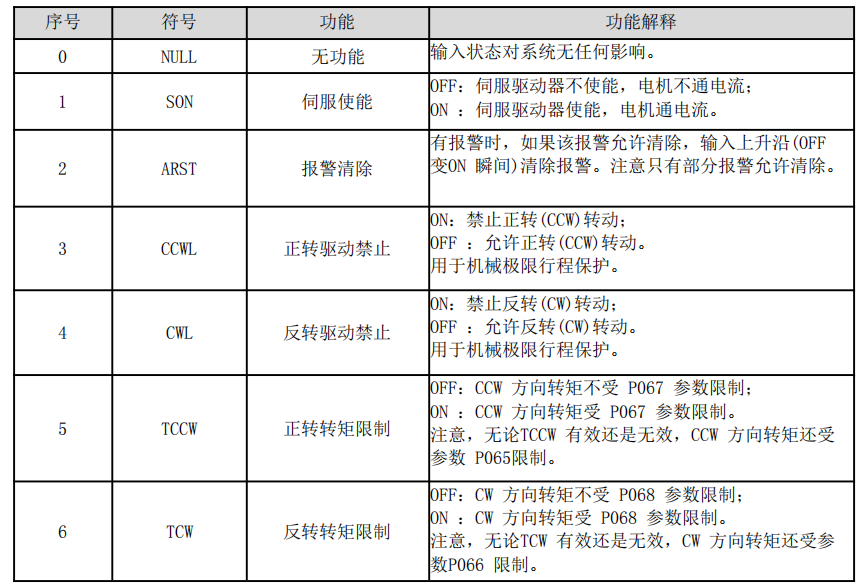

DI 功能詳解

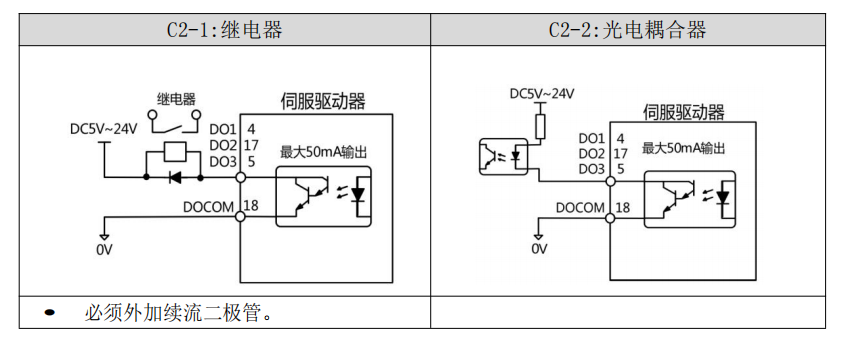

數字輸出接口(C2)
輸出電路采用達林頓光電耦合器，可與繼電器、光電耦合器連接，注意事項：
Ÿ電源由用戶提供，如果電源接反，會導致驅動器損壞。
Ÿ外部電源****25V，輸出****電流50mA，3路電流總和不超過100mA。
Ÿ當使用繼電器等電感性負載時，需加入二極管與電感性負載并聯，若二極管的極性相反時，將導致驅動器損壞。
Ÿ導通時，約有1V左右壓降，不能滿足TTL低電平要求，因此不能和TTL電路直接相連。

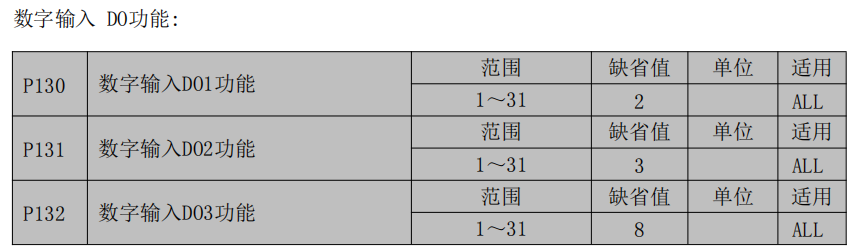

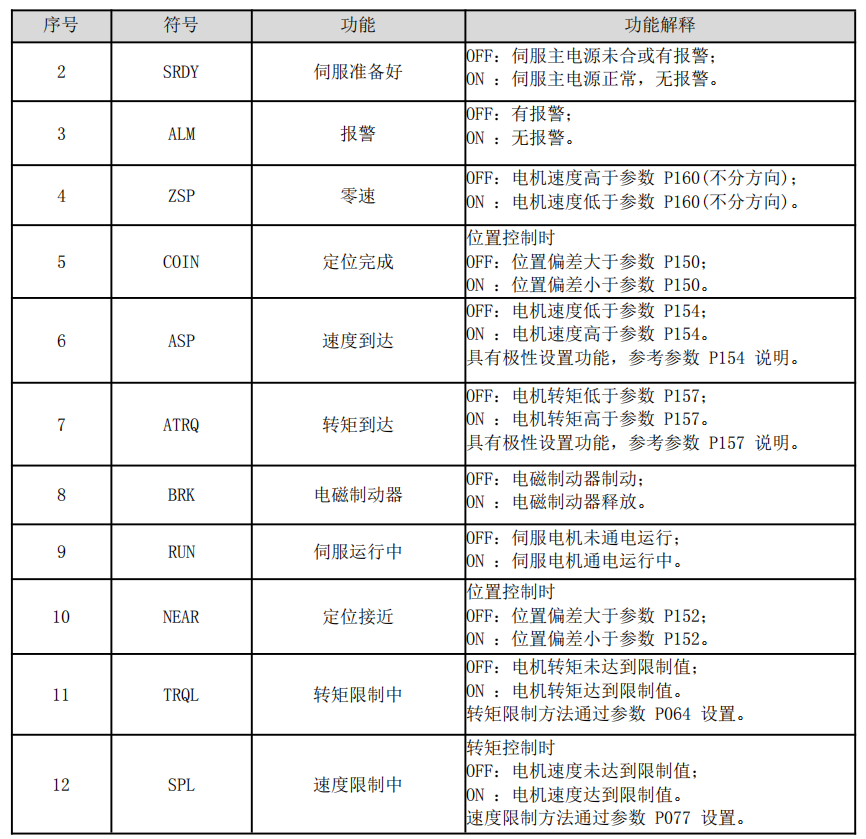

DO 功能詳解
