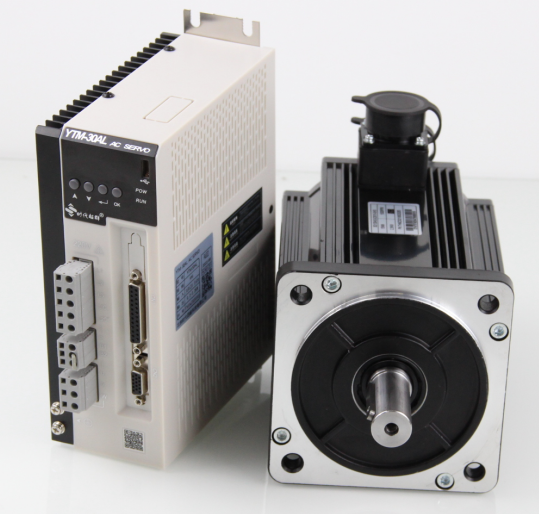

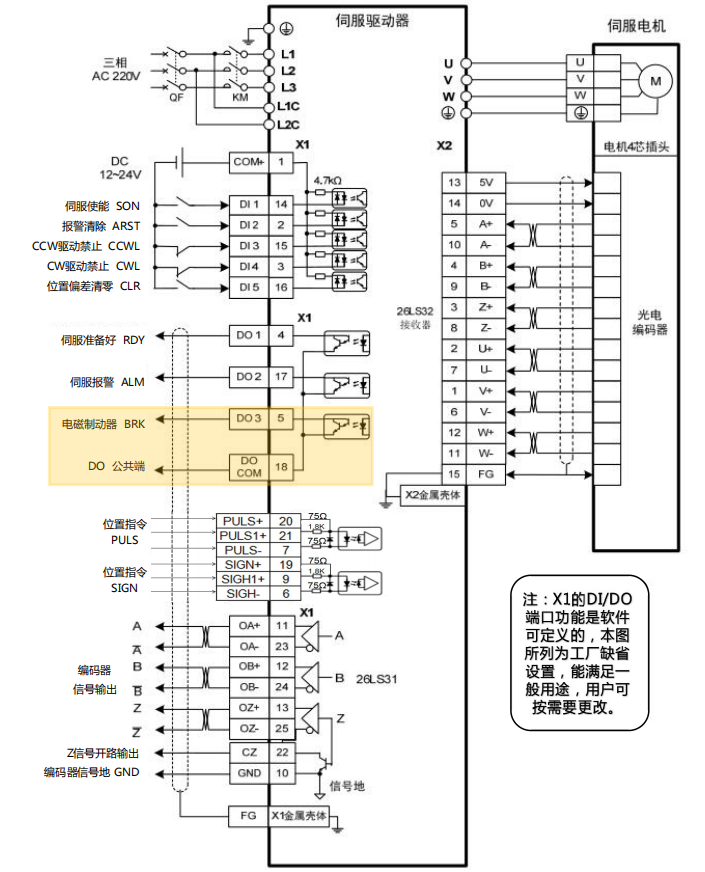

標準伺服驅動器參考接線圖

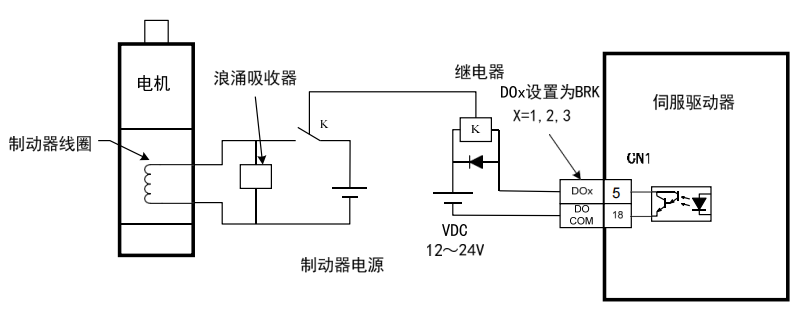

電磁制動器（保持制動器、失電制動器）用于鎖住與電機相連的垂直或傾斜工作臺，防止伺服電源失去后工作臺跌落。實現這個功能，需選購帶制動器的電機。制動器只能用來保持工作臺，絕不能用于減速和停止機器運動。制動器接線圖如下圖：

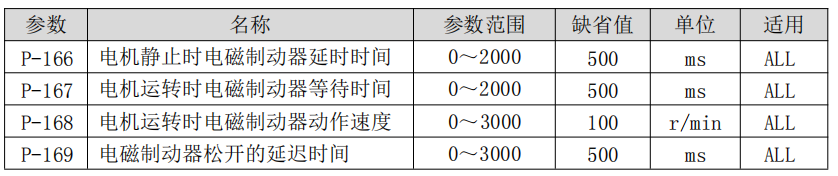

電磁制動器有關參數：

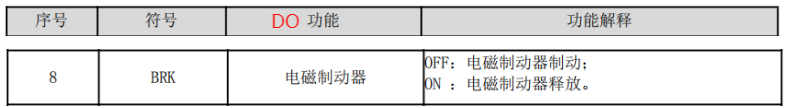

驅動器的制動釋放信號 BRK 連接繼電器線圈，繼電器觸點連接制動器電源。制動器電源由用戶提供，并且具有足夠容量。建議安裝浪涌吸收器來抑制繼電器通/斷動作造成的浪涌電壓。也可用二極管作浪涌吸收器，要注意會造成少許制動延時。

電機停穩靜止后伺服 OFF，這時電機繼續通電以保持位置，制動器從釋放到制動，穩定一段時間后(時間由參數 P-166 確定)，撤除電機供電。電機在運行中速度大于30r/min伺服 OFF，這時電機電流切斷，制動器繼續呈釋放狀態，延時一段時間后，制動器制動。這是為了使電機從高速旋轉狀態減速為低速后，再使機械制動器動作，避免損壞制動器。延時時間是參數 P-167 或電機速度減速到參數 P-168 的速度所需時間，取兩者中的最小值。

P-169：當系統從不使能狀態變化到使能狀態時，定義電機電流開通到電磁制動器松開(DO 輸出端子 BRK ON)的延時時間。

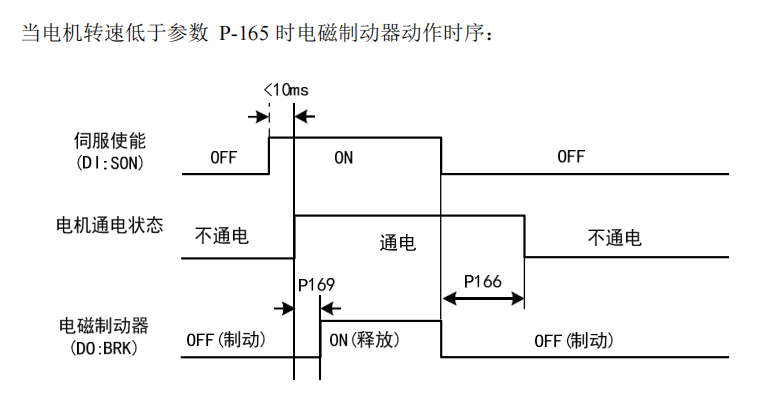

電機靜止時的電磁制動器動作時序

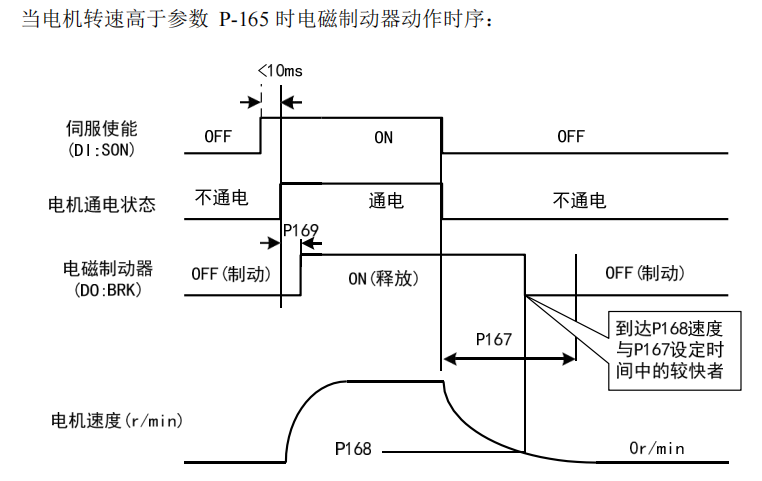

電機運轉時的電磁制動器動作時序
