滾珠絲桿和同步帶直線模組介紹(WGB)

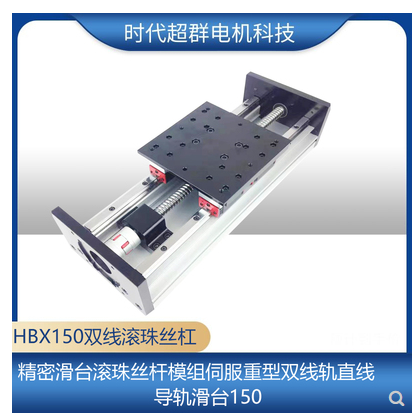

   滾珠絲桿模組：

滾珠絲桿型直線模組主由滾珠絲桿、直線導軌、鋁合金型材、滾珠絲桿支撐座、聯軸器、 馬達、光電開關等部分組成。

滾珠絲杠由螺桿、螺母和滾珠組成。可以把旋轉運動轉變成來回往復的直線運動，將軸承從滾動動作變成滑動動作。而且元器件之間的摩擦阻力小，所以滾珠絲杠被廣泛應用于各種工業設備和精密儀器。能夠做到高負載的情況下做高精度的直線運動。

直線導軌也可以叫做滑軌、線性滑軌，用于直線往復運動場合。它的額定負載比直線軸承更高， 同時還可以承擔一定的扭矩，做到高負載的情況下做高精度的直線運動。

鋁合金型材使得直線模組的外形更美觀。整體設計合理、剛性好、性能可靠，是組合機床和自動線較理想的基礎動力部件。直線模組的剛度高，熱變形小，進給穩定性高，從而保證了負荷下的實際精度。

同步帶模組：

同步帶型直線模組由皮帶、直線導軌、鋁合金型材、馬達、光電開關等部分組成。

同步帶直線模組的皮帶安裝在直線模組兩側的傳動軸，在皮帶上固定一塊用于增加設備工件的滑塊。當有輸入時，通過帶動皮帶滑塊運動。我們通常可以在其一側通過控制皮帶運動的松緊，方便設備在生產過程中進行調試。

同步帶直線模組可以根據不同的負載需求來增加剛性導軌，直線模組的規格不同，能夠承載的負載也不一樣。
