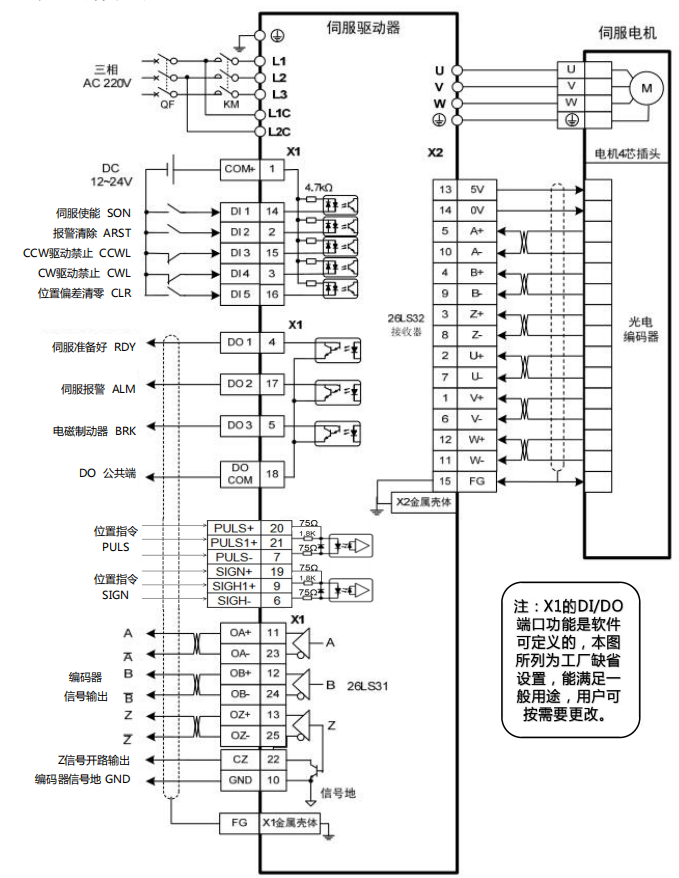

標準接線參考圖

面板操作

面板說明

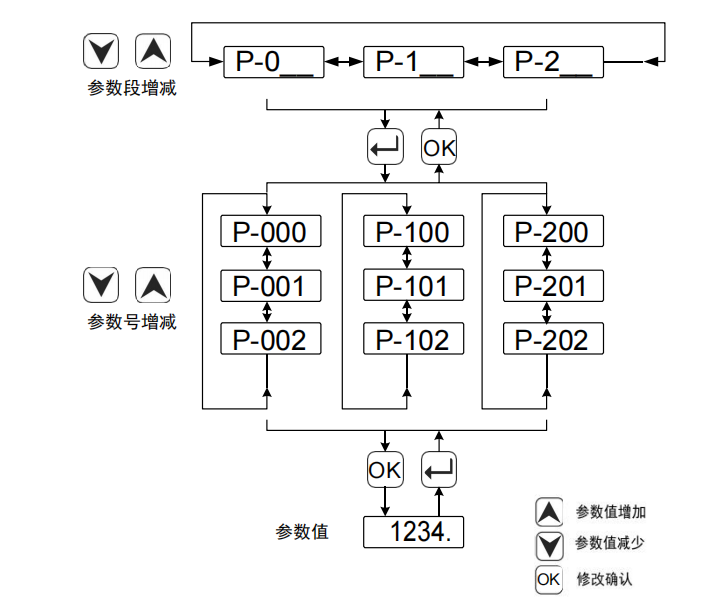

主菜單參數設置操作流程

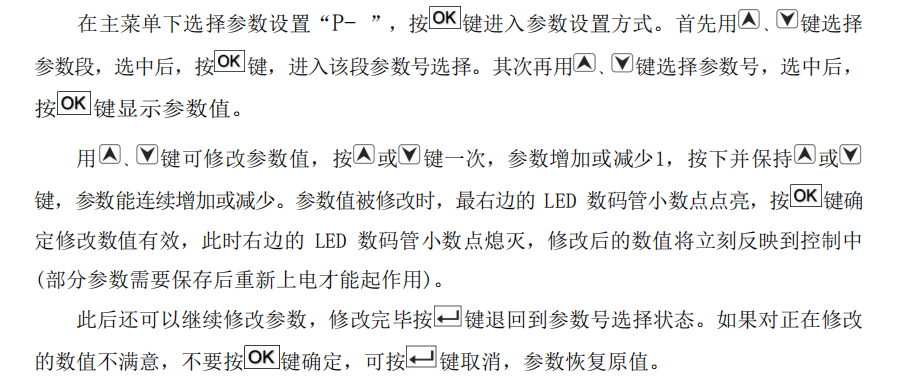

第二層級具體參數設置方法：

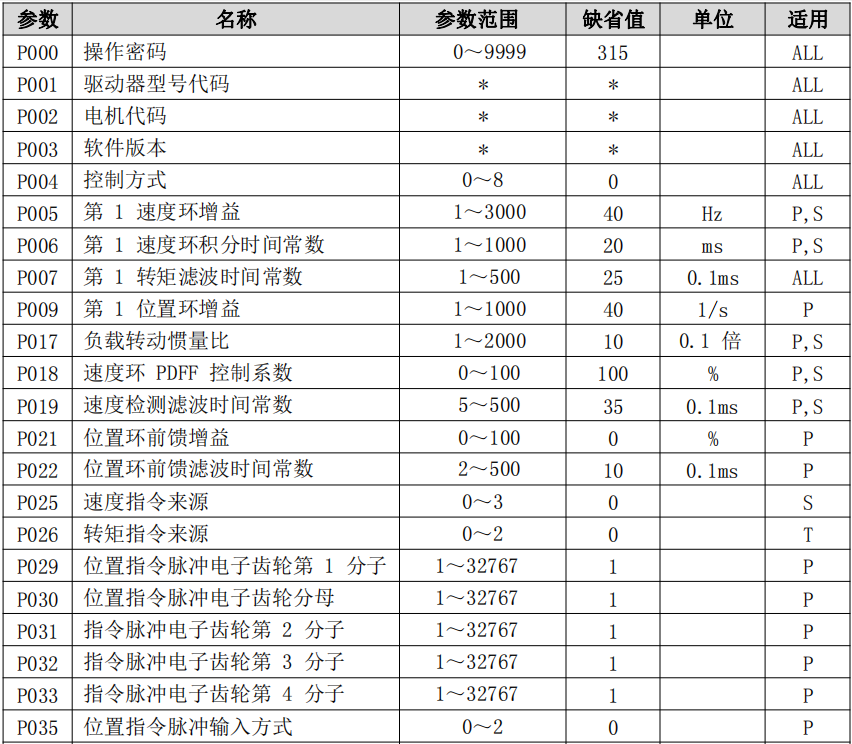

0 段參數(P000-099)

常規參數設置

1 段參數(P100-169)

參數采用參數段+參數號表示，百位數是段號，十位和個位是參數號。例如參數 P-103，段號是“1”，參數號是“03”，數碼管顯示為“P-103”。

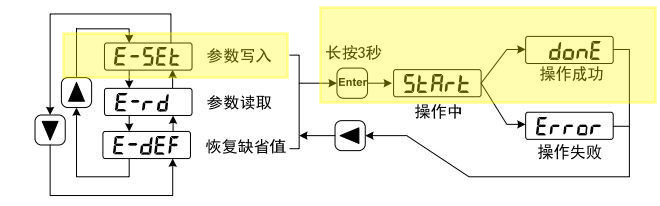

修改后的參數并未保存到 EEPROM 中，若需要****保存，請使用參數管理中的參數寫入操作。即進入參數管理E，調出E-SET,長按3秒，出現DONE保存成功，斷電重啟。
