絲桿直線模組組成（wgb）

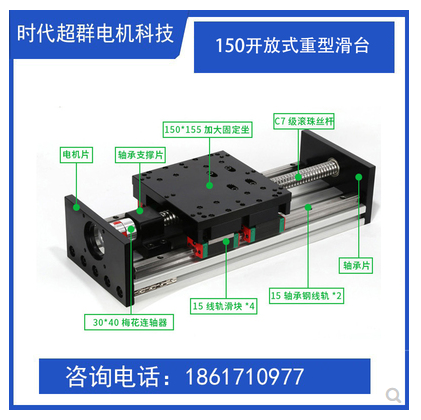

滾珠絲杄型直線模組主要組成由滾珠絲杄、直線導軌、鋁合金型材、滾珠絲

桿支撐座、聯軸器、電機、限位傳感器等組成

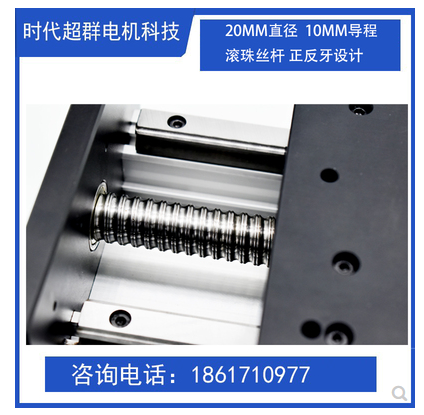

滾珠絲桿：滾珠絲杄是將回轉運動轉化為直線運動，或將直線運動轉化為回轉運動的理想的產品。滾珠絲杠由螺杄、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。可在高負載的情況下實現高精度的直線運動。但滾珠絲杄不具備梯形絲桿的自鎖能力，使用過程中需要注意。

直線導軌：直線導軌又稱滑軌、線性導軌、線性滑軌，用于直線往復運動場合，擁有比直線軸承更高的額定負載，同時可以承擔一定的扭矩，可在高負載的情況下實現髙精度的直線運動，除此之外一些精度較低的場合也可以用箱體直線軸承進行替代，但需要注意的是在承受扭矩和額定負載能力方面比直線導軌較差。

模組鋁合金型材：模組鋁合金型材滑臺外形美觀、設計合理、剛性好、性能可靠，生產成本低常被用于工業自動化設備上，通過精加工后組裝成的模組剛度高，熱變形小，進給穩定性髙，從而保證了自動化設備中運行高精度與高穩定性。

滾珠絲桿支撐座：滾珠絲杄支撐座是支撐連接絲杄和電杋的軸承支撐座，支撐座一般分:固定側和支撐單元，固定側的支撐單元裝有經預壓調整的的角接觸球軸承。特別是在超小型式中，裝有為超小型滾珠螺杠所開發的接觸角45°的超小型角接觸球軸承，能獲得髙剛性、髙精度的穩定的回轉性能。支撐側的支撐單元使用深溝球軸承。支撐單元內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。
