CM35D系列可編程控制器，每軸可以實現獨立運動，X、Y軸可以完成圓弧插補，任意兩軸、三軸、四軸可完成直線插補。1-4軸可以聯動，即能以混合速度達到同時運行同時停止。每個軸可以根據預先設置好的電子齒輪公式來精確地走直線、角度、圈數。通過.上位機軟件可以上傳程序、修改參數及下載開機界面。
今天介紹一下這款控制器輸入輸出口的意義，接線和設置：
意義：
1-8個輸出口可以控制外部8路24V繼電器的通斷。來輸出一個信號給其他設備
1-14個輸入口可以讓外部的通斷信號來實現程序的啟動、暫停、急停，完成限位、回機械零點，電機正反轉等多個功能。
接線：

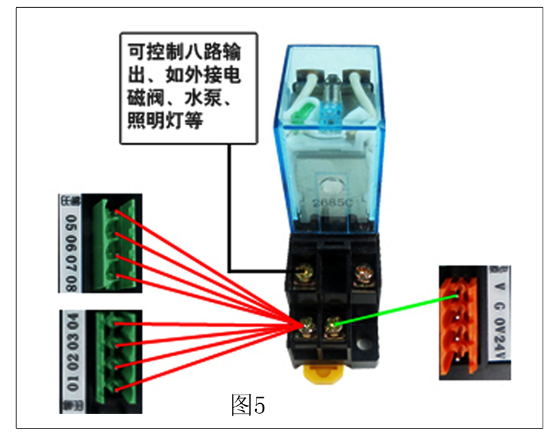

輸出口接線示意圖：V是電源24V+，輸出口輸出一個低電平有效

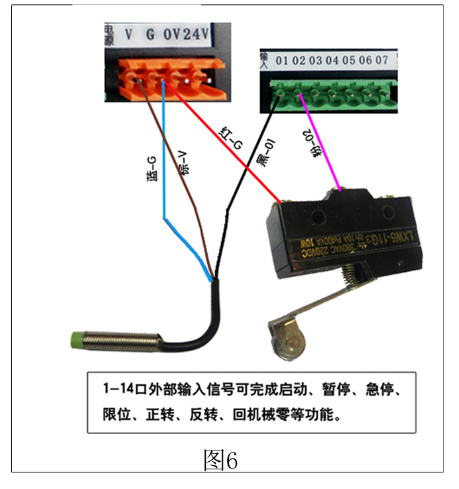

輸入口接線示意圖：輸入口適配光電24V或者機械開關

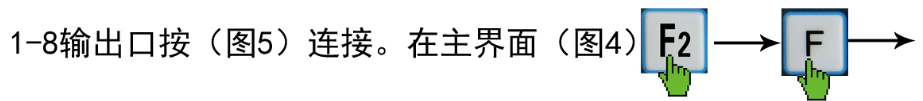

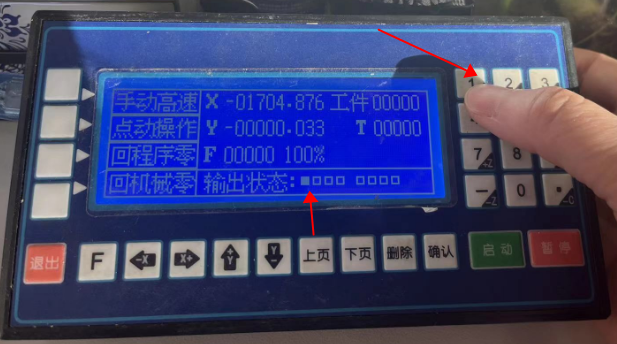

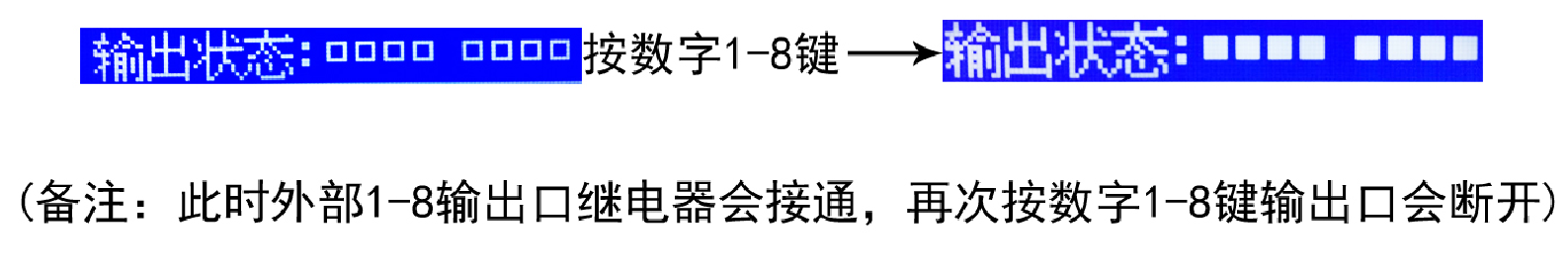

輸出口設置：

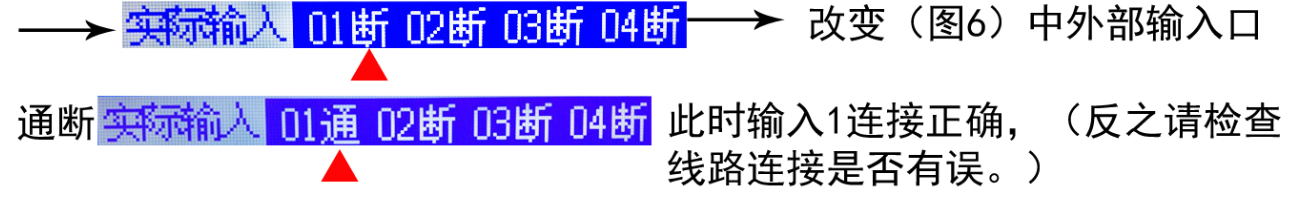

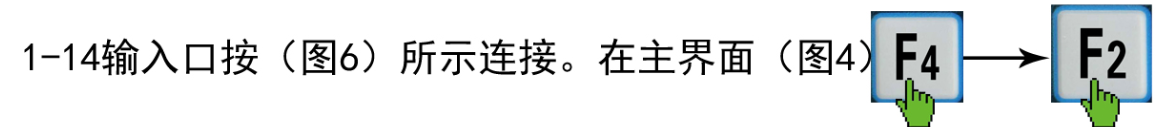

輸入口設置：
