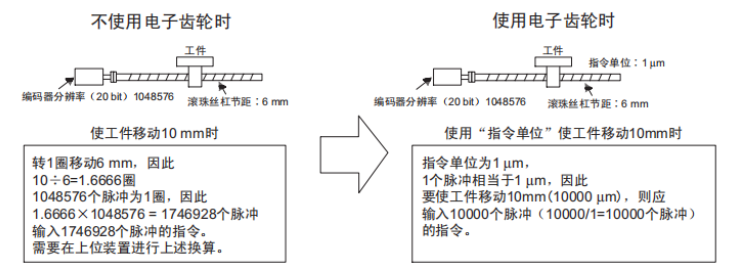

"電子齒數"是對上位裝置輸入指令的1個脈沖對應于工件所走的移動量進行任意設定的功能。"指令單位"是指使負載移動的最小位置數。即電機輸出轉速的設置或者電機轉一圈的位移量。

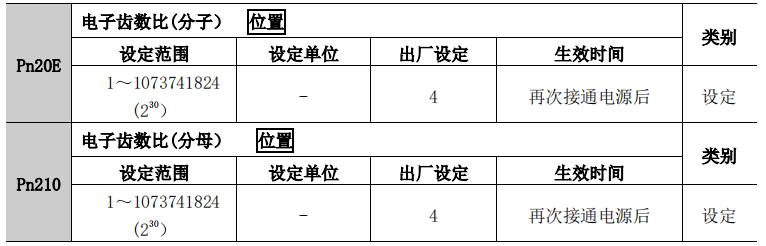

電子齒數比的設置：電子齒數比通過Pn20E和Pn210進行設定。

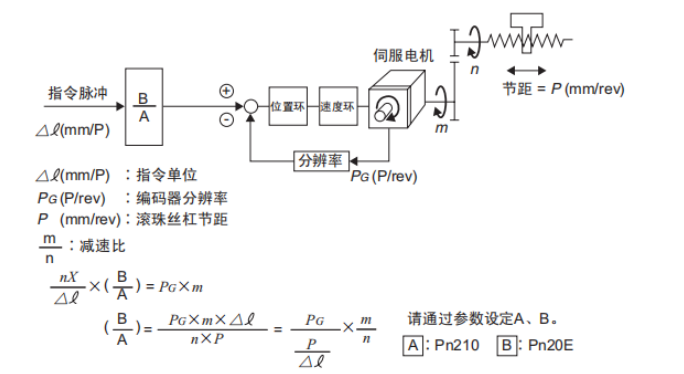

電機軸和負載側的機械減速比為n/m(電機旋轉m圈時負載軸旋轉n圈）時,電子齒數比的設定值根據下式求得。

電子齒數比的計算公式如下所示:

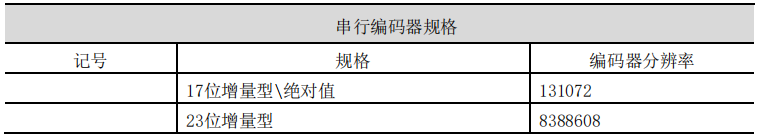

編碼器分辨率

電子齒數比的設定值因機械構成而異。可以按以下步驟進行設定;

為了設置簡便，用戶只要確定自己所需的脈沖數，可以直接設置，以輸出脈沖1000為例：
