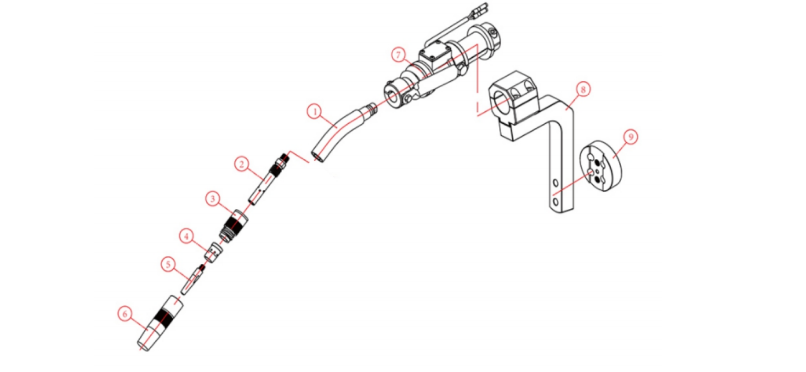

（1）外置式氣冷自動焊槍結構

標注：1、搶頸 2、導電嘴座（連接桿） 3、絕緣套 4、分流環 5、導電嘴 6、噴嘴 7、防碰撞傳感 8、外置支架 9、法蘭盤

（2）內置式氣冷自動焊槍結構

標注：1、搶頸 2、導電嘴座（連接桿） 3、絕緣套 4、分流環 5、導電嘴 6、噴嘴 7、防碰撞傳感 8、法蘭盤

熔化極氣體保護焊的焊槍按照冷卻方式可分為氣冷式焊槍和水冷式焊槍兩類。（水冷比氣冷多了水循環冷卻水管，其余部分結構基本相同，且水冷焊槍應用場景較少，在此主要介紹氣冷式焊槍， 水冷暫時略過，有需要的可自行查閱相關資料）

按照操作方式的不同，又分為自動焊槍和半自動（手工）焊槍，其中自動焊槍是在半自動焊槍上的進一步升級。自動焊槍是指裝配在工業機器人上使用的焊槍，按照其在機器人機械軸上的裝配方式，分為外置式和內置式兩種。
