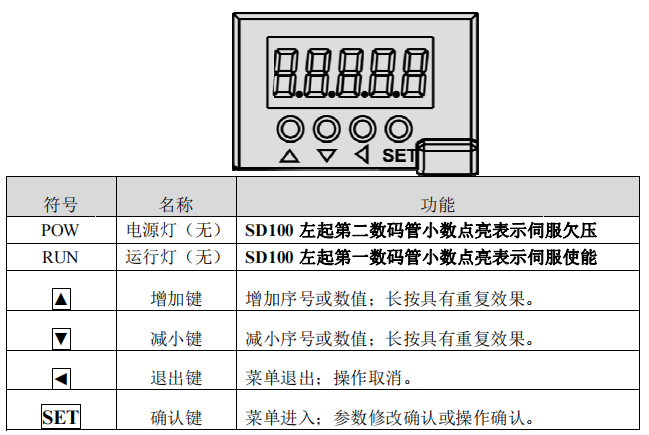

操作面板

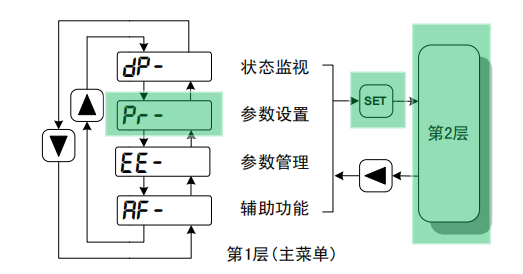

參數設置主菜單

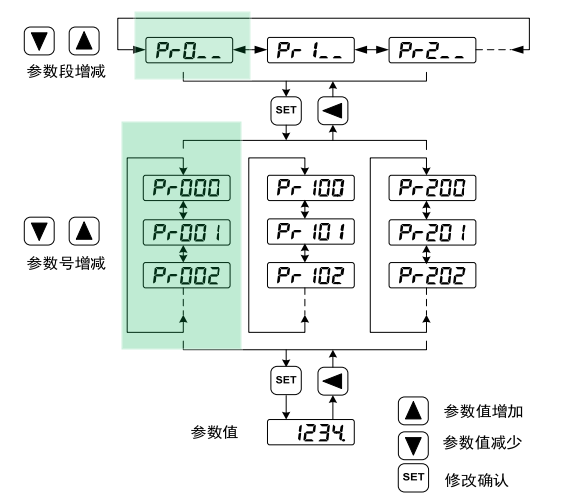

參數設置第二層

用戶接好電機線給通過控制器給驅動發送信號，電機沒有反應，手動轉動電機軸可以轉動，說明電機沒有使能，需要給驅動器設置強制使能，電機才能正常轉動。SD100伺服驅動設置強制使能代碼pr098，由上邊的流程找到這個參數，按SET鍵確定，此時參數為0，說明驅動器位置使能，用驅動器面板的▼、▲鍵將驅動器數值改為1，此時電機發出聲音，手動轉動電機軸，無法轉動，說明驅動器設置好了使能。

保存使能參數：

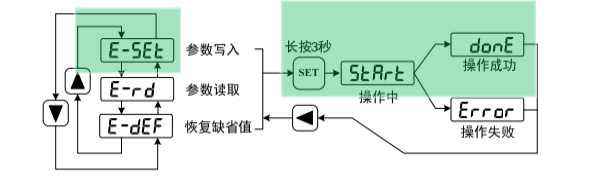

使能設置完畢后，按驅動器面板◤退出鍵，回到參數設置第一層級，按▼、▲鍵找到參數管理EE,摁SET鍵確定，按▼、▲鍵找到E-SET,長按驅動器面板E鍵3秒，直到出現DONE,說明使能保存完畢，斷電重啟，驅動器使能設置完畢，具體流程如下圖：
