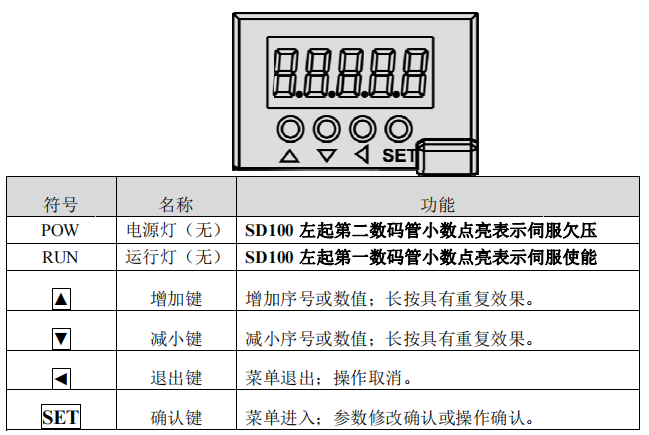

操作面板

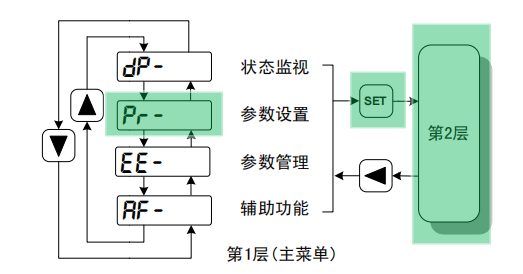

參數設置主菜單

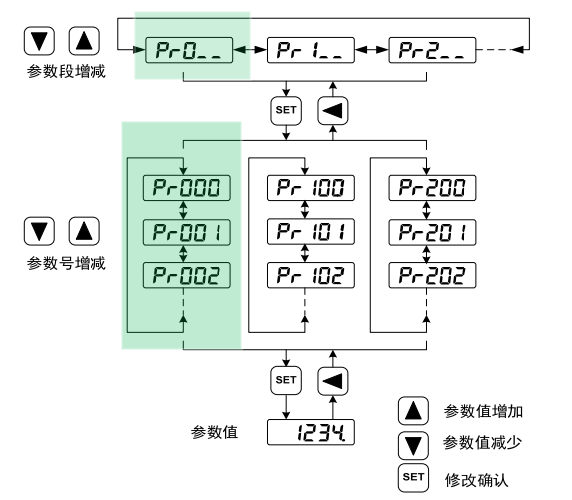

參數設置第二層

伺服驅動的電子齒輪比只能在位置模式下進行設置：

可以通過通過電子齒輪定義輸入到驅動器的單位脈沖命令使傳動裝置移動任意距離，（上位控制器所產生的脈沖命令不需考慮傳動系統的齒輪比、減速比或電機編碼器線數），驅動器默認單位指令脈沖數10000，電子齒輪比1:1，即電機轉一圈，需要控制器發送10000個脈沖， 如果用戶需要電機1000個脈沖轉一圈，電子齒輪比設置為10:1，在設置參數的時候，pr029設置為10；用戶需要電機轉20圈時，需要發送脈沖數1000*20，即為20000個脈沖。

注意：控制器與驅動器設置的電子齒輪比完全相同，才能保證電機輸出的轉速準確。
