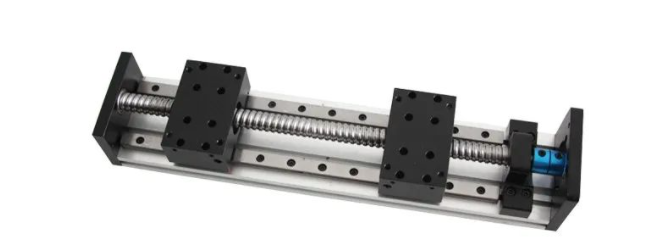

正反牙雙向運動導軌滑臺

絲桿是一頭正牙，一頭反牙，電機轉動，可以使雙滑塊相向運動(合上畫卷，打開畫卷)，滿足我們的特殊需求，比如夾持物品等等,絲杠可以選1605  1610   1204 絲桿的。

本模組和機器人適合各類自動化生產線，如點膠、噴涂、焊接、包裝、搬運、激光、光伏背板切割刻膜機、輸送機械手、延時攝影、輔助設備、電動滑臺、科研實驗、功能演示等適用于各個領域。

單邊行程 是指單個滑塊所能移動的有效距離

正反牙絲桿是1605，前兩位16代表絲桿的直徑16mm,后兩位代表絲桿的導程(螺距) 5mm(電機轉動- -圈滑塊移動的距離)，單邊行程100mm表示滑臺的有效行程(單個滑塊所能移動的距離不含滑塊的長度)，滑臺長度接受定制。

雙線軌正反牙滑臺模組，取代簡易光軸款(光軸款懸空穩定性差)，精度和穩定性強，精度可達 0.03mm

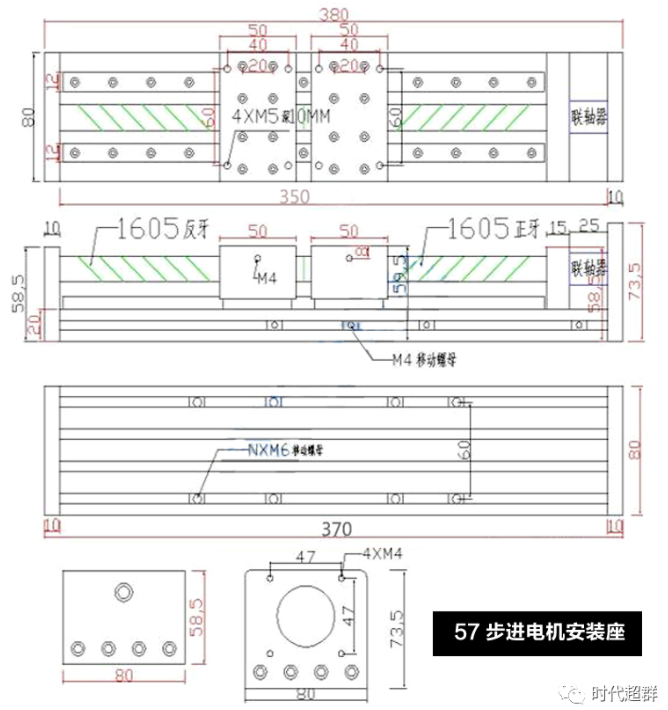

下圖是單邊有效行程(就是單個滑塊能夠移動的距離)100mm 的示意圖，總長 =160+ 單邊行程 X2+ 10 mm 空余數(保護距離)。其他行程比如單邊行程200在此尺寸上總長增加200mm(參看下圖
