42步進電機怎么接線（wgb）

這款電機有四根線，分別為A+A-B+B-。但是我們如何區分這四根線呢？我們可以將電機的任意兩條線接到一起，此時用手擰電機轉子有阻力，則這兩條線是同一相，可接到驅動器的A+，A-。另外兩條線短接仍然有阻力，再將它們接到B+，B-。如果你覺得電機的旋轉方向與你想要的相反，只需要把A+，A-對調或者B+，B-對調即可。

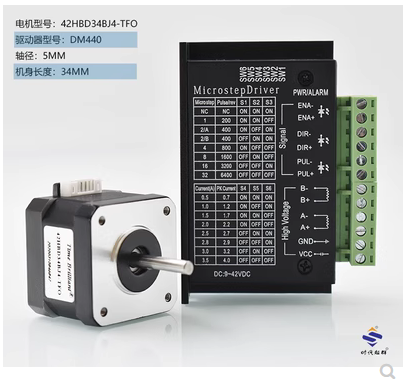

電機線接完了我們還要接步進驅動器的線，我們可以看到圖片上這個步進驅動器的接線端子，有ENA+-、DIR+-、PUL+-、A+-、B+-、VCC以及GND。我們先介紹一下這些端子的功能。

ENA：電機使能，這個一般都不接，如果你接上，電機就脫機了，此時你可以用手擰到電機，同時你發脈沖無法控制了。如果你不接，你只能通過PLC發脈沖控制，手是擰不動的。

DIR：控制電機正反轉的，這個好理解，就不過多解釋了。

PUL：接收PLC脈沖的，PLC就是通過這組端子控制步進電機的。

A+A-B+B-：這是接步進電機的，上面已經講過如何接線了。

VCC,GND：這個好理解，接供電的，一般是DC24V，VCC接+24V，GND接0V。
