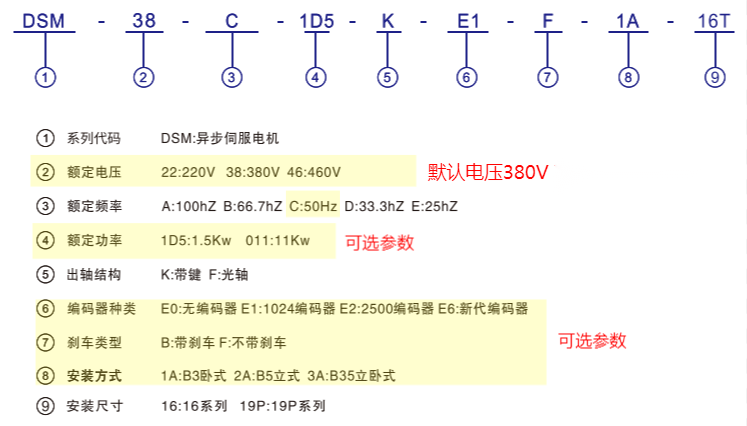

型號說明

詳細主軸電機參數可以參考一下鏈接：

時代超群異步主軸伺服電機規格參數

 http://www.taisu.net.cn/shownews.asp?id=23580

時代超群大功率異步主軸伺服驅動器規格參數

  http://www.taisu.net.cn/shownews.asp?id=23581

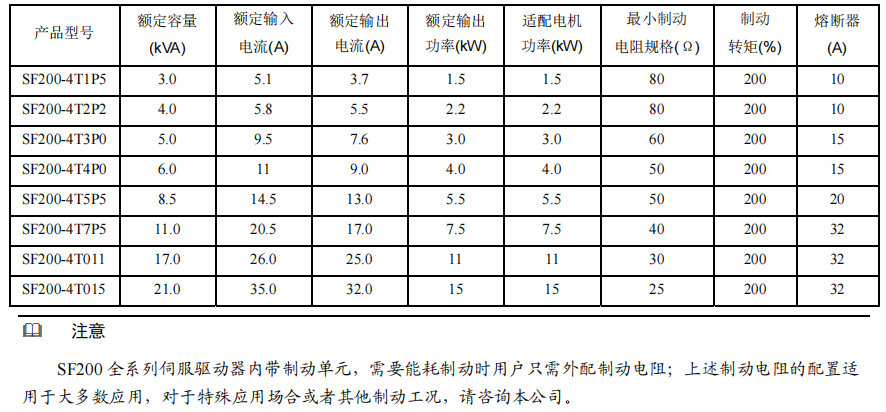

適用電機規格參數

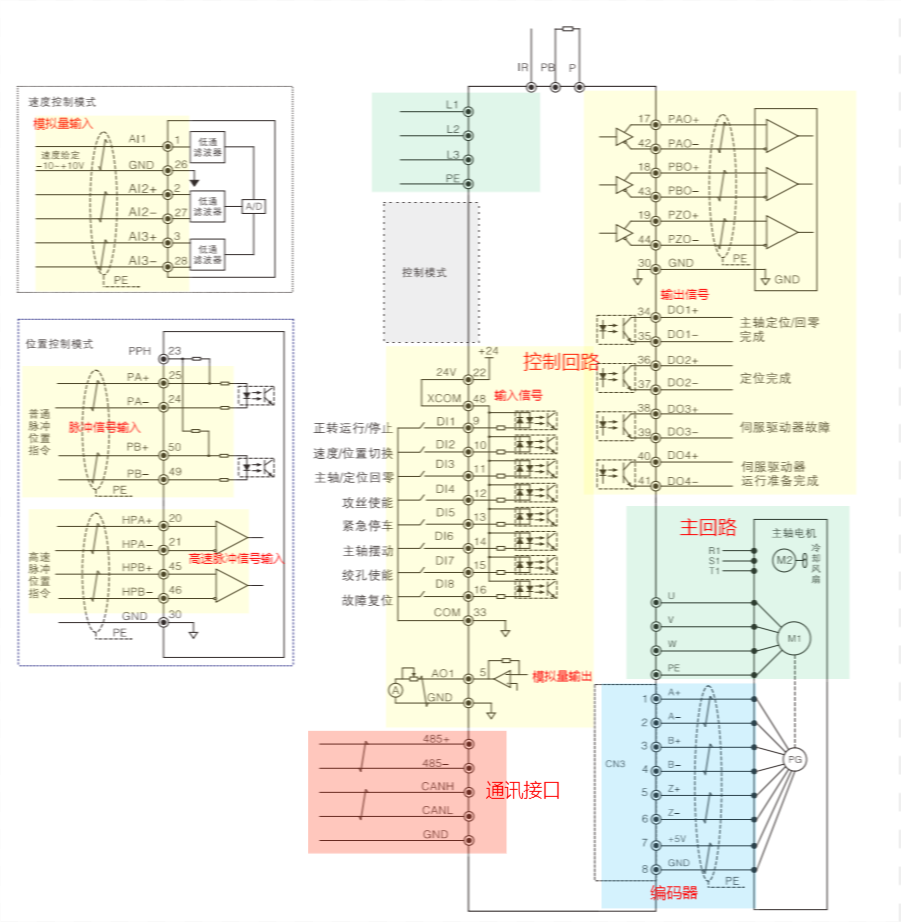

基本運行參考接線圖

注意：參考圖默認增量式編碼器，制動電阻接PB、P之間

主回路端子功能及說明

SIZE B主回路端子

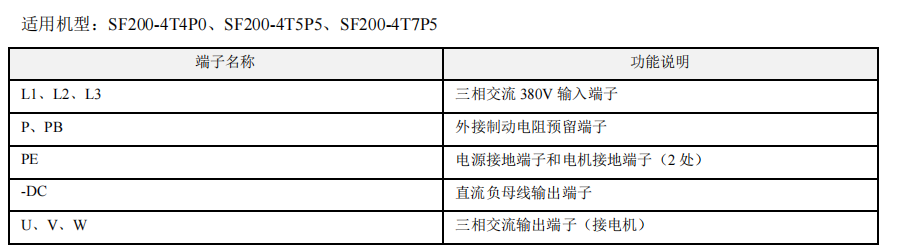

SIZE C主回路端子

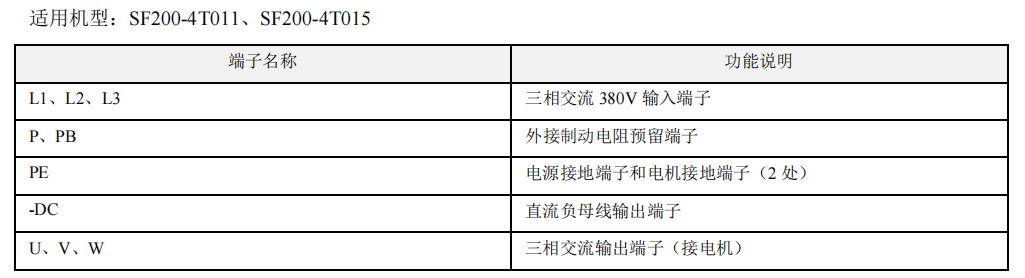

SIZE D主回路端子

控制回路端功能及說明（CN2）

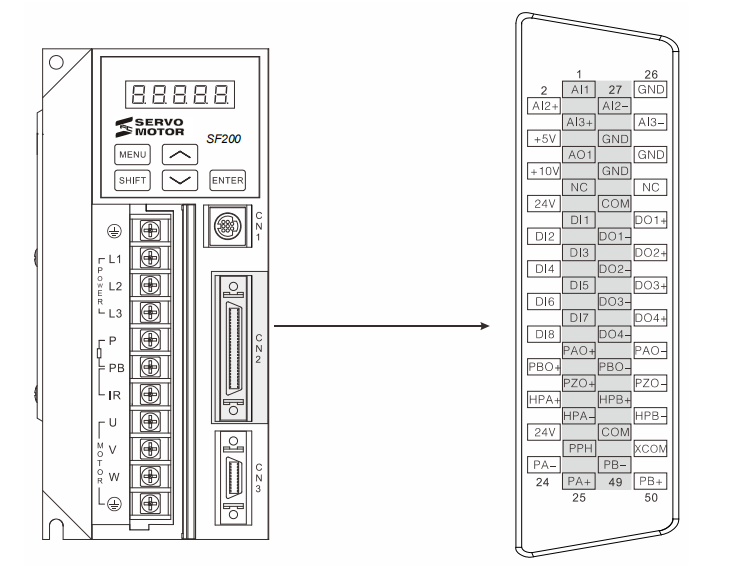

圖：信號引腳分布圖

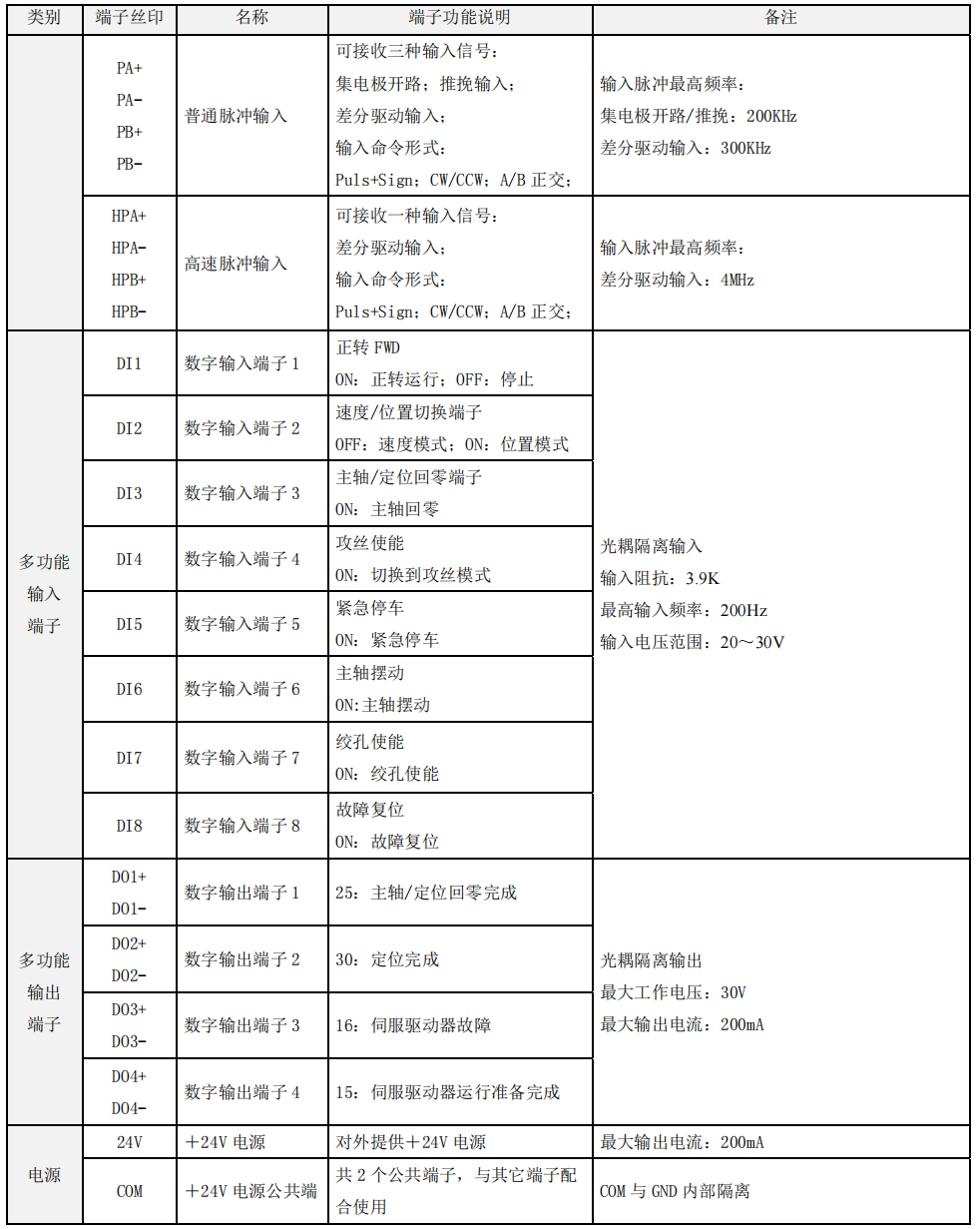

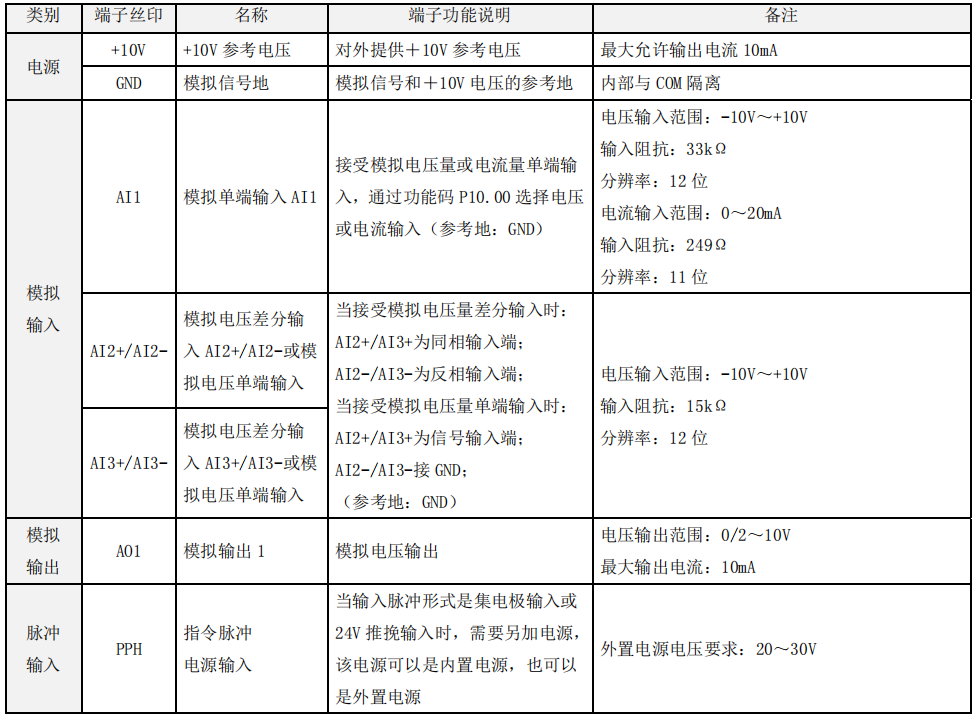

控制信號功能說明

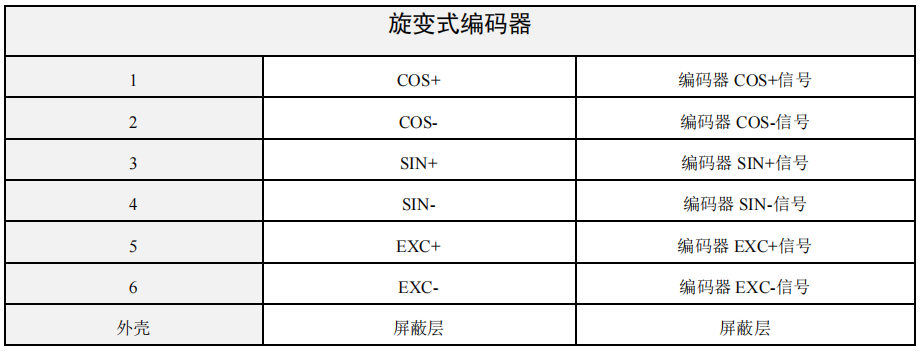

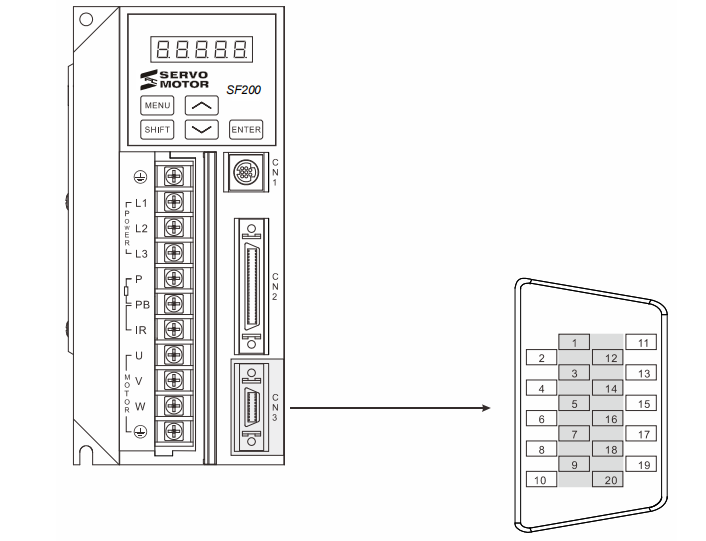

編碼器接口及定義（CN3）

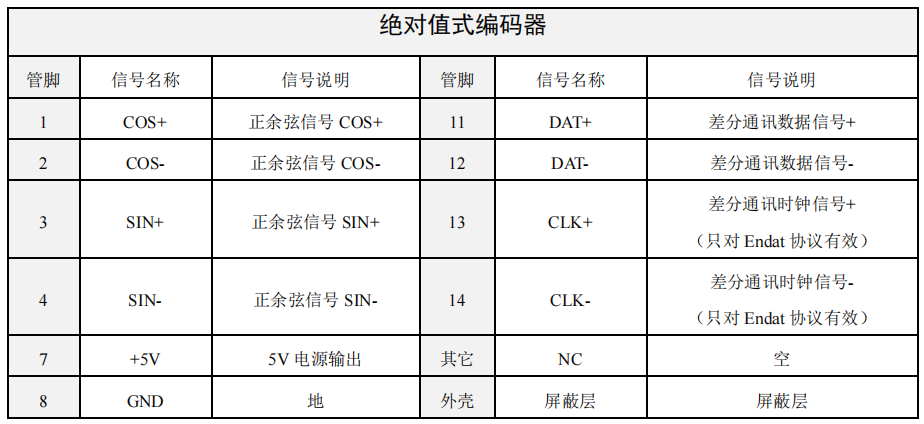

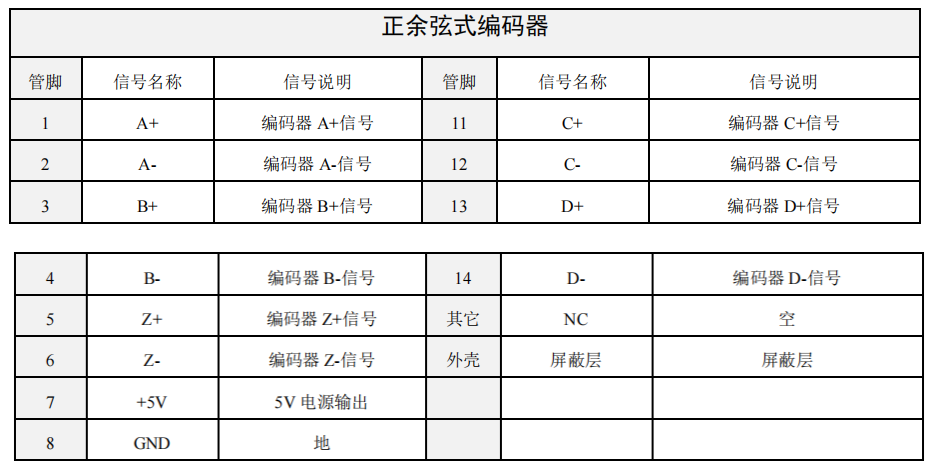

驅動器支持增量、正余弦、juedui值、旋變4種編碼器信號定義

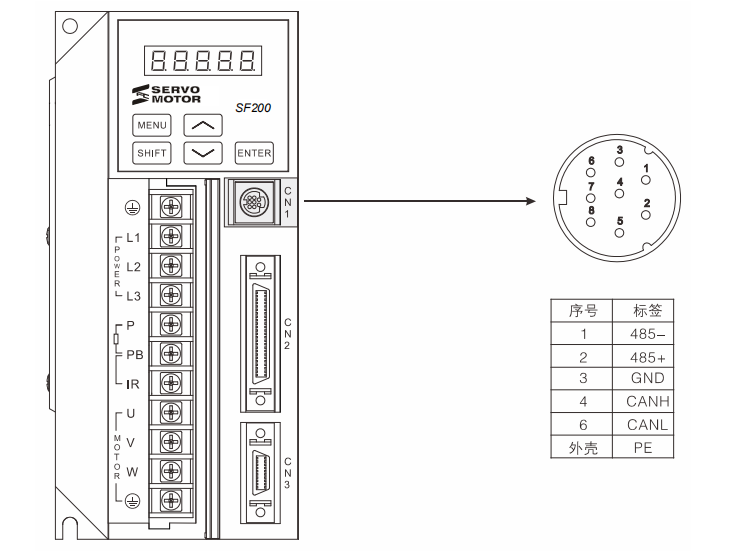

 通訊接口線序定義
