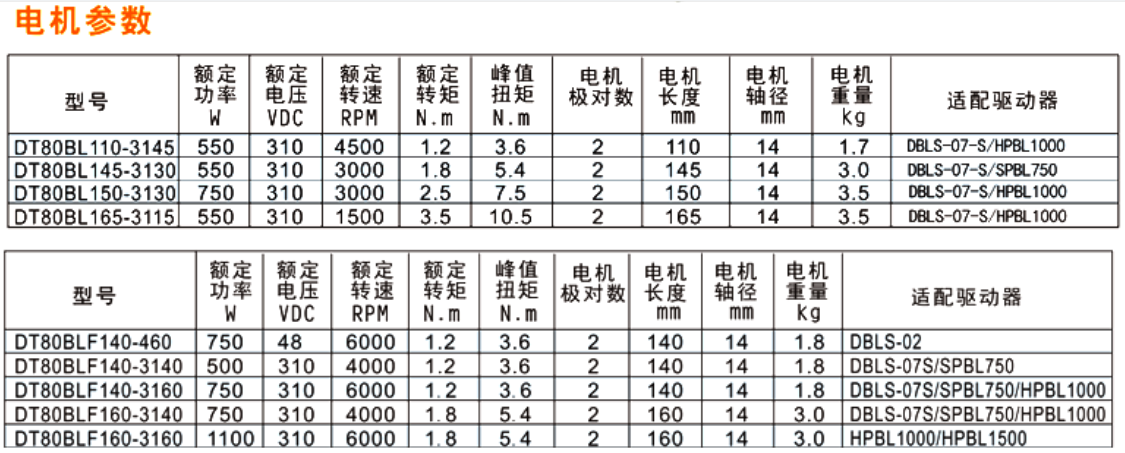

HPBL1000高壓直流無刷驅動器輸入電源 AC110/250VAC ，50/60Hz，6位LED 顯示 4 位按鍵操作，多種調速方式選擇，可通過驅動器控制面板設置包括輸入電壓設定，驅動器內部速度設定，通訊接口設定等，驅動器件自動保護，電機電流自動控制，具備欠壓、過壓、堵轉、霍爾故障燈多種保護功能，連續輸出電流: 3.5A，適合1200W以下的無刷電機，可配用無刷直流電機如下表：

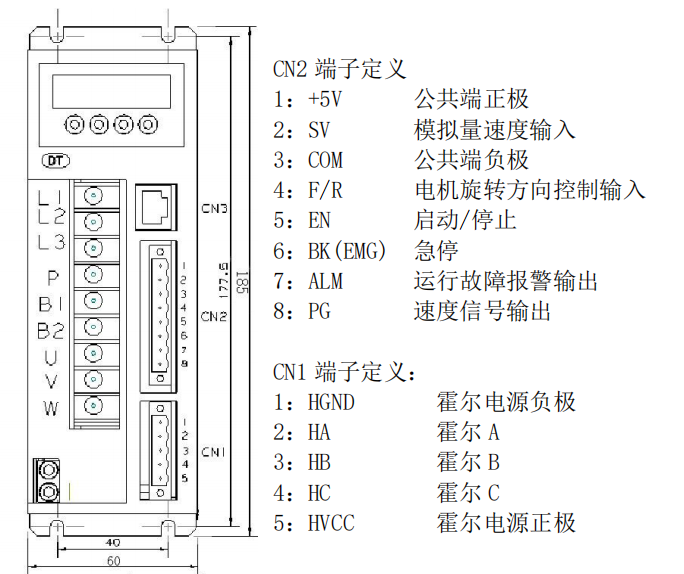

安裝尺寸：

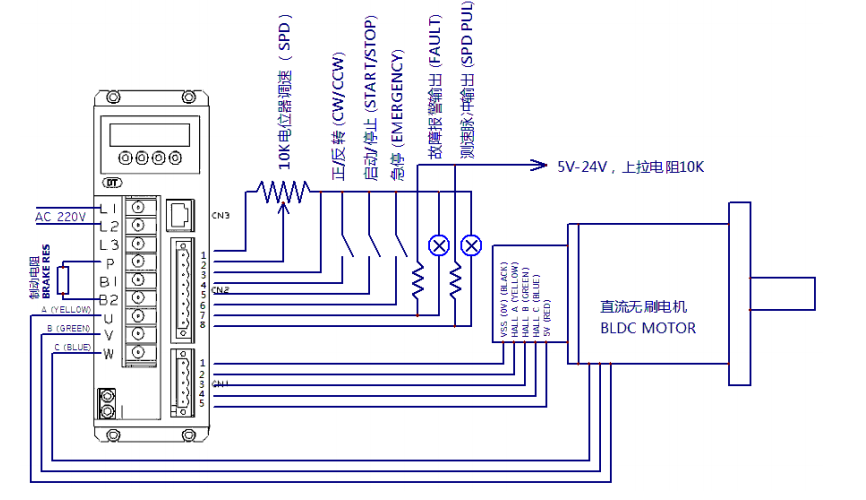

參考接線圖

驅動器端子說明

電源端子和電機端子

本驅動器提供以下 3 種調速方式用戶可任選一種：

1，模擬電壓調速：

可使用外接電位器（10K~100K）調速，即將外部電位器的兩個固定端分別接于驅動器的控制信號端口的+5V 和 COM 端，將調節端接于 SV 端，通過旋轉電位器實現 0~額定轉速的調速；

可以通過其它的控制單元（如 PLC.單片機等）輸入模擬電壓到 SV 端實現調速（相對于 COM），SV 端口的接受范圍為 DC 0V~+5V，對應電機轉速為 0~額定轉速。

可使用外部 PWM 信號調速：在 SV 與 GND 之間可以施加幅值為 5V，頻率為1KHz~20KHz 的脈寬數字信號（PWM）進行調速，電機轉速受其占空比變化線性調節。

2，面板控制模式（臨時調速）：

可以在完全不依賴外部控制信號的情況下啟動電機，通過設定系統參數 P1.1 設定電機運轉的目標轉速。設定轉速后按下“ENT”鍵，電機會啟動并加速到設定轉速。在電機運轉過程中，也可以手動調速，方法是長按面板上的“▲”和“▼”鍵調整轉速值。這種面板控制調速對于設備調試和維修時，需要臨時啟動電機，或者檢查電機和驅動系統是否正常等情況時，是十分有用的。

   此外，還可以通過連接控制使能信號（EN），實現控制電機運行/停止控制，方向信號（F/R），控制電機電機正/反轉等等，基本接線方法都是控制信號和COM信號之間接一個開關或短接，可參考上邊的接線圖。

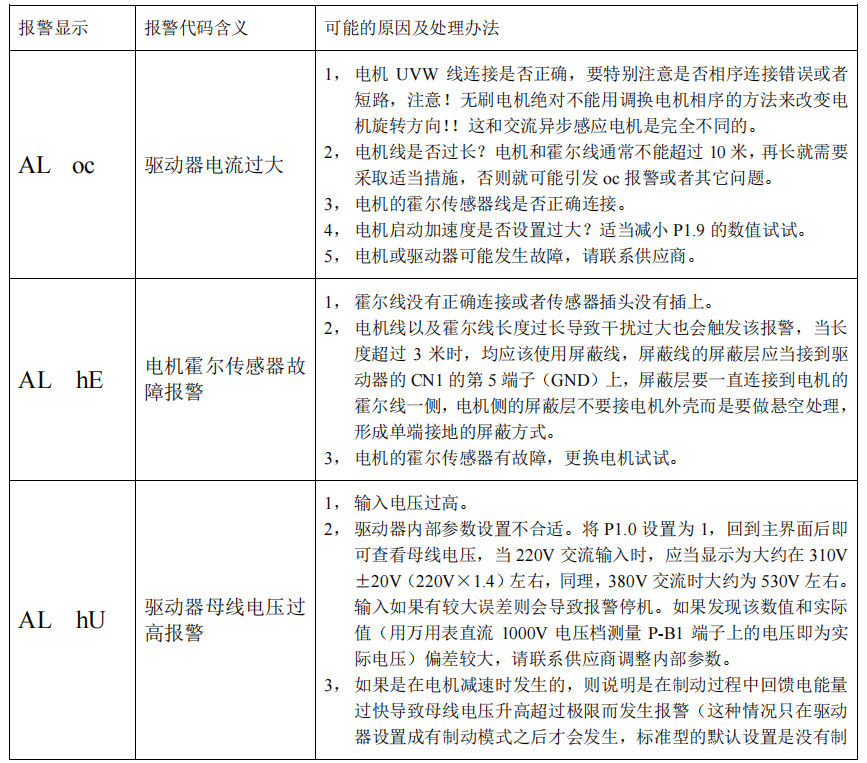

驅動器報警信息

當電機在運行過程中出現異常，面板上的數碼管會顯示 AL ××。

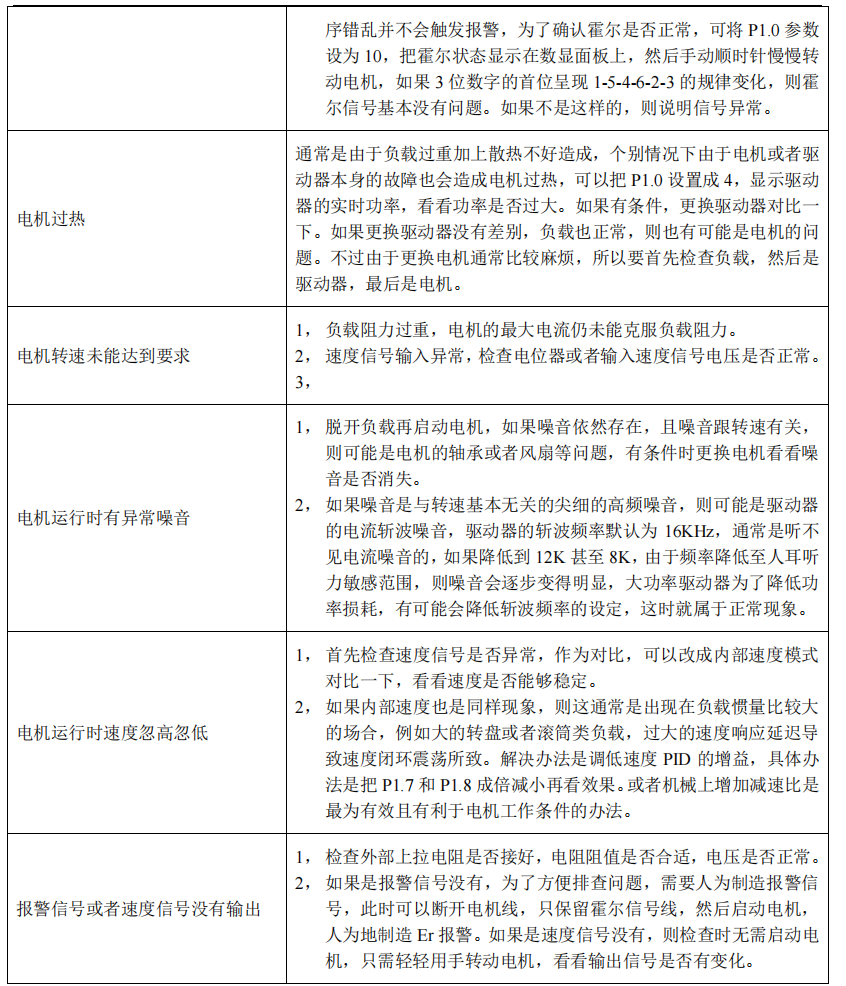

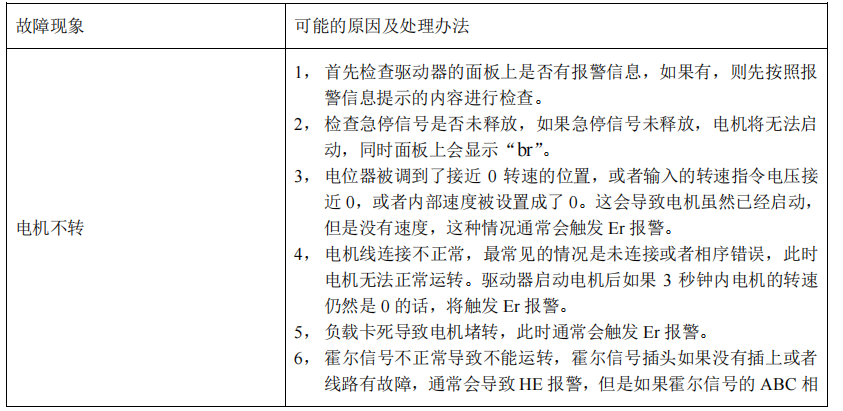

常見故障及處理
