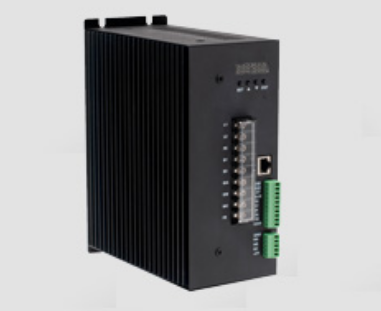

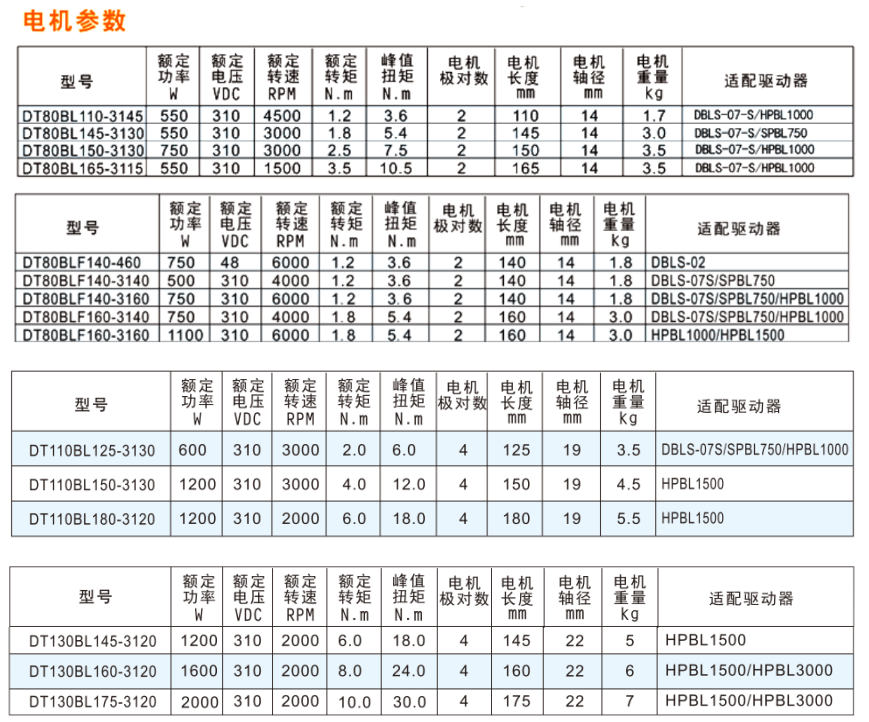

DBLS-07-K高壓直流無刷驅動器輸入電源 AC110/250VAC ，50/60Hz，6位LED 顯示 4 位按鍵操作，多種調速方式選擇，可通過驅動器控制面板設置包括輸入電壓設定，驅動器內部速度設定，通訊接口設定等，驅動器件自動保護，電機電流自動控制，具備欠壓、過壓、堵轉、霍爾故障燈多種保護功能，同時亦兼容有霍爾及無霍爾驅動模式，可適應不同的場合要求。連續輸出電流: 15A，適合3000W以下的無刷電機，可配用無刷直流電機如下表：

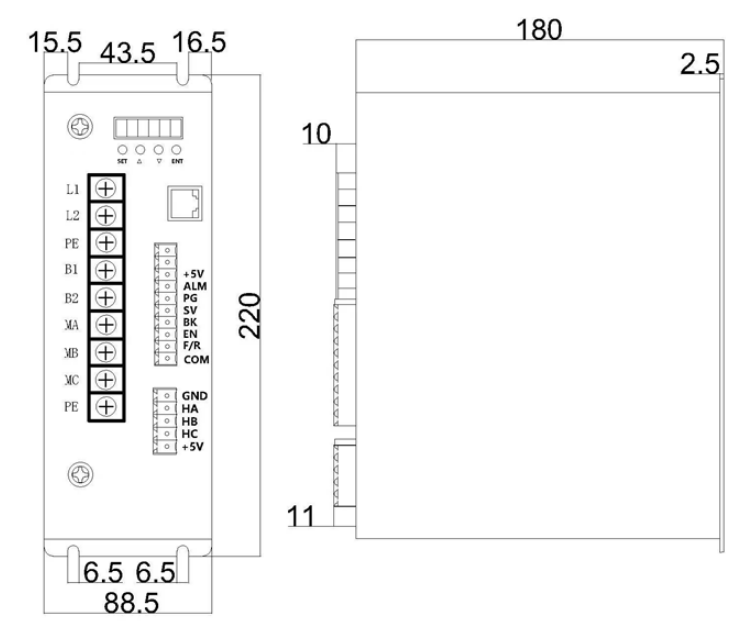

安裝尺寸：

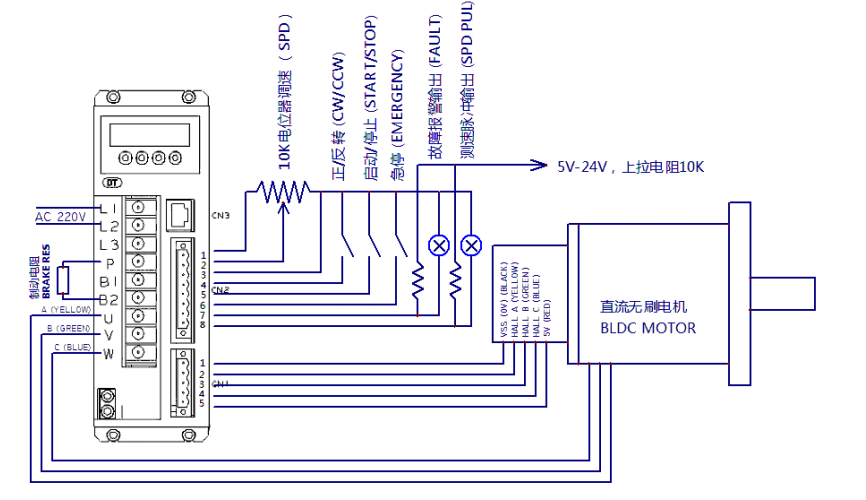

參考接線圖

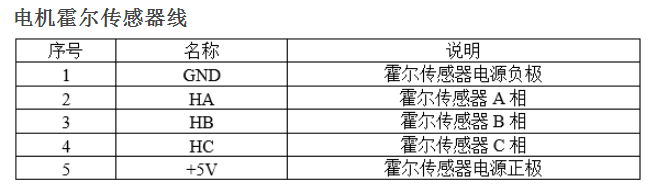

驅動器端子說明

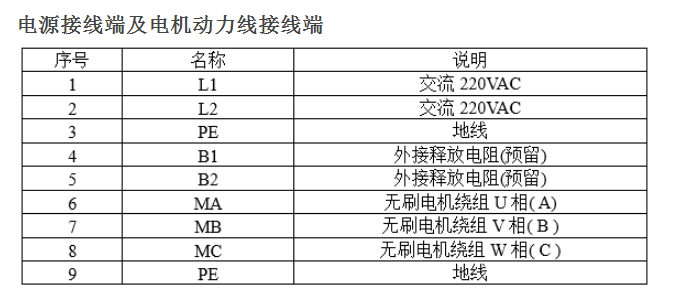

電源端子和電機端子

注意：如不外接電位器調速，可直接SV和+5V短接拉到額定速度，再由COM和EN短接控制啟停。

本驅動器提供以下 3 種調速方式用戶可任選一種：

1，模擬電壓調速：

可使用外接電位器（5K~50K）調速，即將外部電位器的兩個固定端分別接于驅動器的控制信號端口的+5V 和 GND端，將調節端接于 SV 端，通過旋轉電位器實現 0~額定轉速的調速；

可以通過其它的控制單元（如 PLC.單片機等）輸入模擬電壓到 SV 端實現調速（相對于 COM），SV 端口的接受范圍為 DC 0V~+10V，對應電機轉速為 0~額定轉速。

可使用外部 PWM 信號調速：在 SV 與 GND 之間可以施加幅值為 5V，頻率為1KHz~2KHz 的脈寬數字信號（PWM）進行調速，電機轉速受其占空比變化線性調節。 （P-000參數設置為02）

2，面板控制模式（臨時調速）：

可以在完全不依賴外部控制信號的情況下啟動電機，通過設定系統參數 P-000參數設置為01，通過+-按鍵來加減速度，這種面板控制調速對于設備調試和維修時，需要臨時啟動電機，或者檢查電機和驅動系統是否正常等情況時，是十分有用的。

   此外，還可以通過連接控制使能信號（EN），實現控制電機運行/停止控制，方向信號（F/R），控制電機電機正/反轉等等，基本接線方法都是控制信號和COM信號之間接一個開關或短接，可參考上邊的接線圖。

通訊方式：

通訊模式采用標準Modbus協議，符合國家標準 GB/T 19582.1—2008。使用基于RS484雙線制串行鏈路通訊，物理接口采用RJ41，端子定義見圖。傳輸模式RTU，效驗模式CRC，CRC起始字 FFFFH。數據模式8位異步串行，1停止位，無效驗位，通訊速率為9600bps。

RS-485通訊可以通過驅動器RJ45連接器使用網線進行通訊。

功能參數支持 03H多寄存器讀，06H單寄存器寫。

站點地址： 00：廣播地址

       1-250：用戶地址

       251-255：特殊地址，用戶不可使用

寄存器定義：

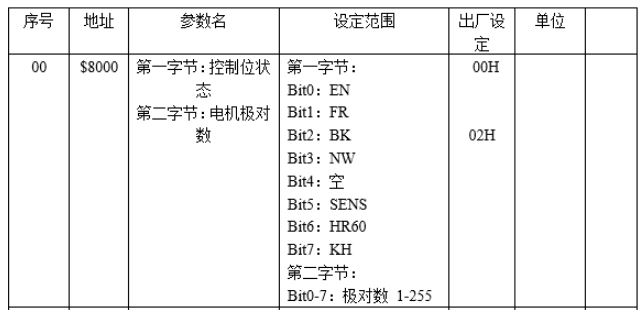

8000：第一字節：控制位狀態   第二字節：電機極對數

 第1位  EN:在NW=0時，0：外部EN低有效 1：外部EN高有效

          在 NW=1時，0：EN無效  1：EN有效

 第2位 FR:在NW=0時，0：外部FR低有效 1：外部FR高有效

          在NW=1時，0：FR無效  1：FR有效

 第3位  BK:在NW=0時，0：外部BK低有效 1：外部BK高有效

           在NW=1時，0：BK無效  1：BK有效

 第4位 NW：0：控制端外部有效（EN,FR,BK）1：內部有效

 第5位 空格0或1都可以 無作用

 第6位 SENS: 在SENS=0時，驅動器為無霍爾模式，SENS=1時，為有霍 爾模式

 第7位 HR60：0:120°霍爾控制 1:60°霍爾控制 （暫時不支持）

 第8位 KH： 0：閉環控制     1：開環控制

示例：2對極電機有感閉環啟動 39 02 或者29 02，39就是二進制數值是00111001；29就是二進制數值00101001

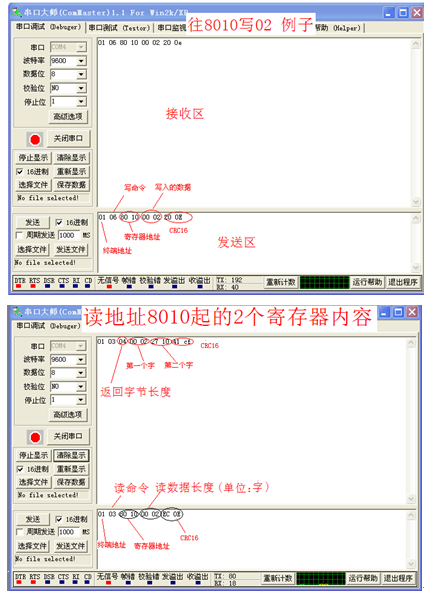

例子：

驅動器保護模式

當電機在運行過程中出現異常，數碼管顯示Err×。

(1)Err-01表示電機堵轉報警。

(2)Err-02表示過平均電流報警。

(3)Err-04表示霍爾故障報警。

(4)Err-08表示輸入欠壓報警。

(5)Err-10表示輸入過壓報警。

(6)Err-20表示峰值電流報警。

(7)Err-40表示溫度報警。

(8)Err-80表示硬件峰值電流報警。

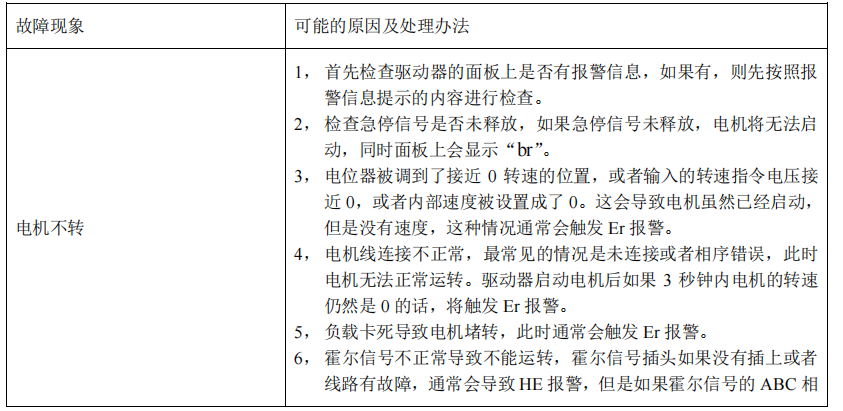

常見故障及處理
