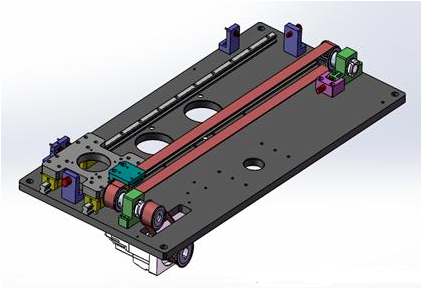

同步帶對于大多數同行來說，應該司空見慣了。同步帶傳動通過傳動帶內表面上等距分布的橫向齒和帶輪上的相應齒槽的嚙合來傳遞運動。與摩擦型帶傳動比較，同步帶傳動的帶輪和傳動帶之間沒有相對滑動，能夠保證嚴格的傳動比。但同步帶傳動對中心距及其尺寸穩定性要求較高。在這組機構中，同步帶通過同步帶齒板、同步帶壓板的雙面壓緊帶動直線模組的運動。顯而易見，這種傳動機構比較實惠，而且同步帶傳動具有準確的傳動比，傳動效率高，且傳動平穩，具有緩沖、減振作用。但是缺點是占用空間比較大，對于緊湊型的機構來說可能不太適用，而且傳動負載也不是很大。同步帶齒板和壓板在市面上也能采購到，它上面的齒形是以同步齒形帶為標準加工而成的，材質一般為45#發黑或者鋁合金陽極氧化。這種移料機構有一點需要注意，請勿在同步帶上開安裝孔，會大大影響模型的使用和壽命。接下來還是看一下這組機構的設計細節，希望能有所幫助。

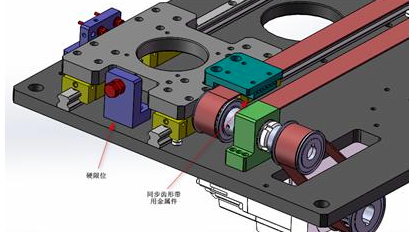

首先是直線導軌，在設計過程中，每次用到直線導軌需要考慮的細節就是直線導軌和滑塊的安裝基準，以及運動中的限位，包括硬限位和軟限位

同樣，在使用同步帶傳動時，也應該考慮同步帶的漲緊問題。在本機構中兩處使用了同步帶。在第一處，電機傳動使用了同步帶，通過螺釘調節電機的安裝座整體來調節同步帶的漲緊。此處由于空間有限，電機安裝在底板底部，所以對調節漲緊可能會不方便。第二處調節漲緊就是普通的通過調節同步輪安裝座來調節漲緊程度。
