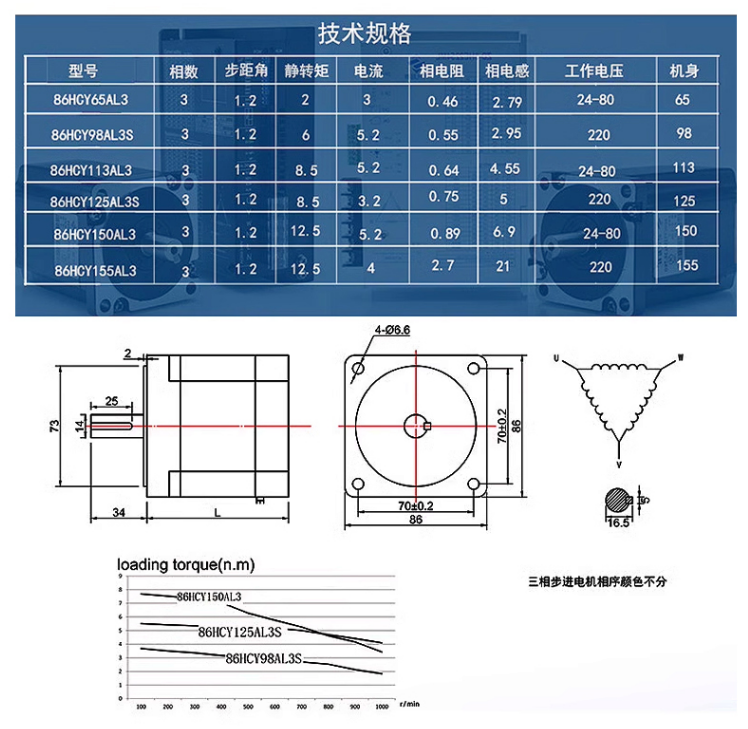

86三相高壓電機尺寸表如下：

電機廣泛應用于各種自動化設備和儀器，在雕刻機、自動鎖螺絲機點膠機、貼標機、端子機、工業機械人、激光切割機等要求快速定位、頻繁快遞啟停的場合得到了迅速的推廣和應用。

電機采用優質硅鋼材料、軸承引進德國工藝打造而成同比行業內電機扭力更大輸出更穩定，噪音更低，壽命更長，強勁動力，穩定扭矩

86三相高壓電機可搭配我們時代超群新款驅動器3522，介紹如下：

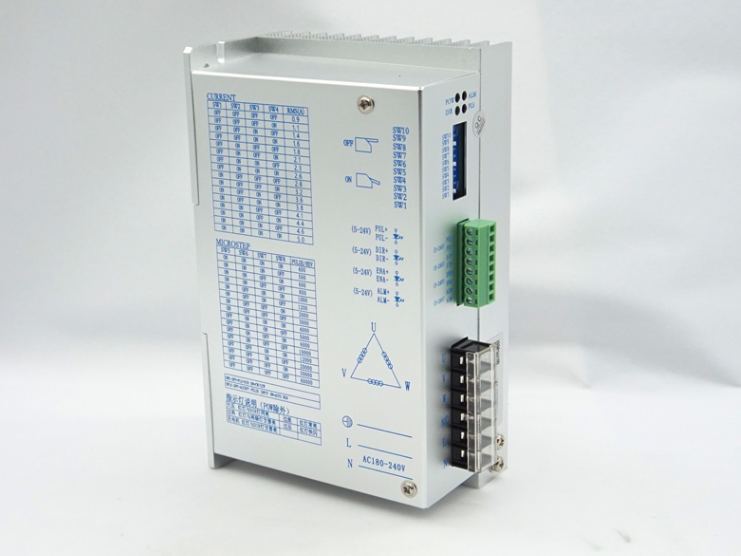

HB3522是基于DSP控制的三相混合式步進電機驅動器，它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字式步進電機驅動器。驅動器電壓為AC110-220V,適配電流在7.0A以下，外徑86-110MM的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于兩相和五相混合式步進電機。定位精度****可達60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

特點：

··設有16檔等角度恒力矩細分，****分辨率60000步/轉

·****反應頻率可達200KPPS

·步進脈沖停止超過1.5S時，線圈電流自動減到設定電流的一半

·光電隔離信號輸入/輸出

·驅動電流1.3A/相到7.0A相16檔可調

·單電源輸入，電壓范圍：AC110-220V

 ·相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或WF信號由低電平變為高電平時，驅動器自動恢復電機相位）

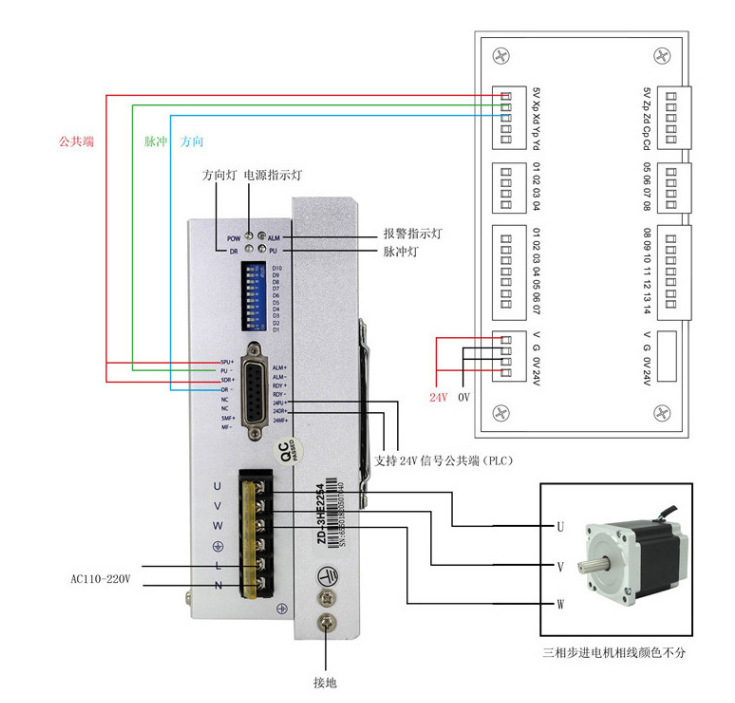

驅動器接線定義：
