伺服電動缸原理

電動缸是將伺服電機與絲杠一體化設計的模塊化產品，將伺服電機的旋轉運動轉換成直線運動，同時將伺服電機優點-精確轉速控制，精確扭矩控制轉變成-精確速度控制，精確位置控制，精確推力控制;實現高精度直線運動系列的全新革命性產品。隨著工廠自動化的要求越來越高，電動缸應運而生。所謂電動缸 (也稱為電動執行器)就是用各種電動機(如伺服電動缸、步進電動機、電動機)帶動各種螺桿 (如滑動螺桿、滾珠螺桿)旋轉，通過螺母轉化為直線運動，并推動滑臺沿各種導軌 (如滑動導軌、滾珠導軌、高剛性直線導軌》像氣缸那樣作往復直線運動。

伺服電機與電動缸配合靈活、安裝容易、設定簡單、使用方便。另外折返式何服電動缸選用的同步帶，具有強度高、間隙小、壽命長等特點，使整個電動缸具有較高的控制性和控制精度。直角式何服電動缸的電機，通過轉角式減速機或蝸輪蝸桿減速機構與傳動絲桿相連接，多自由度平臺除具有直線式和折返式電動缸的優點外，其總長較短，在安裝空間小的場合比較適合，可以實現大減速比，小驅動功率，大推力。電缸又稱電動缸。

電動缸注意事項

1、何服電動缸的安裝要注意嚴禁用鐵錘敲擊。

2、伺服電動缸使用前，要連接電纜，驅動器上電，確認伺服電動缸是否動作，以免伺服電動缸出現問題影響正常使用。

3、伺服電動缸不用時要存放在專用的存放柜內，不能存放在粉塵或高溫環境下。

4、電動缸軸端承受徑向力，會加快電缸內部零件的磨損，選型需注意。

電動缸壽命計算

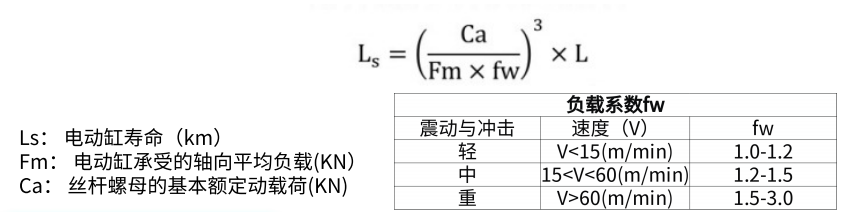

電動缸的使用壽命，一般指電動缸內部使用的絲桿的壽命，我們可以分為三個部分:a使用壽命，取決于電動缸使用條件，如工作強度、工作環境、潤滑的種類和后期維護的頻率等:b精度壽命，因磨損導致的精度劣化:c絲桿的疲勞壽命，可以通過絲桿的疲勞壽命計算得出，以下為電動缸的疲勞壽命計算方法。

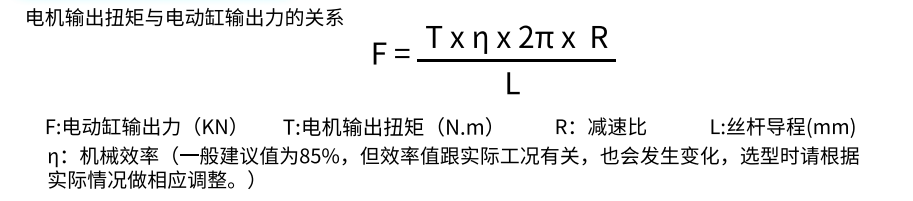

電動缸輸入力計算
