HB3522驅動器接線（wgb）

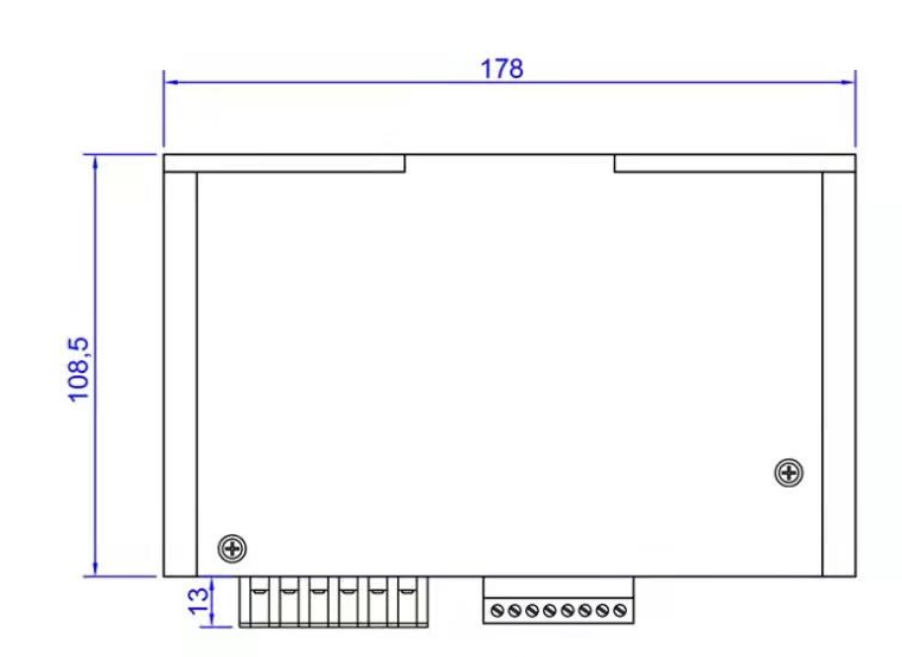

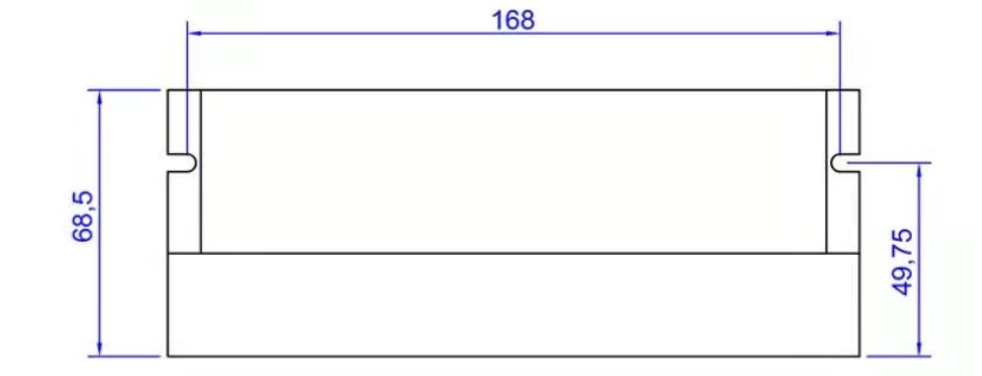

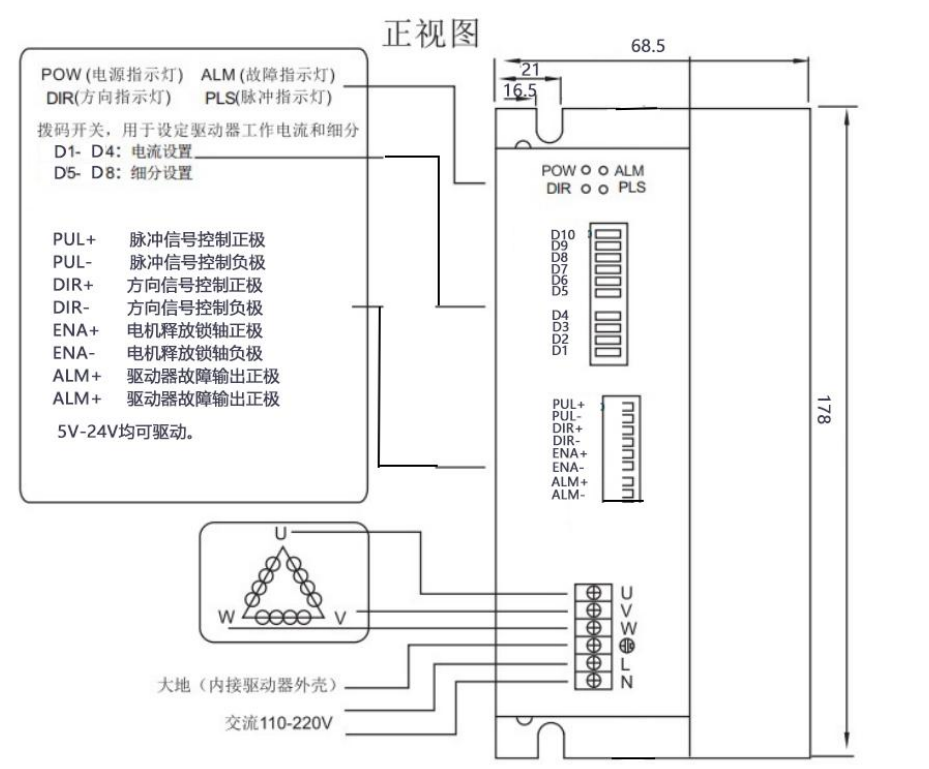

驅動器接線、尺寸示意圖
注意： 1、 輸入電壓為 220V（可接受+-10%電壓波動）； 2、 輸入控制信號電平為 5V-24V 的范圍內，接線時注意控制信號電壓； 3、 輸入脈沖信號下降延有效； 4、 驅動器溫度超過 80 度時驅動器停止工作，故障指示燈 ALM 亮，直到驅動器 溫度降到 50 度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝 散熱器。 5、 過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其它短路故障，排 除后需要重新上電恢復。 6、 無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重新上電恢復
