HB-3922D故障代碼分析(WGB)

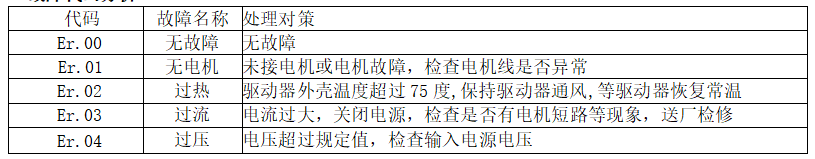

 故障代碼分析

常見問題分析

電機嘯叫：是否驅動器運行電流與電機額定電流不匹配，是否加速時間太短，是否****速度設置過大。

位置不準；是否細分?jǐn)?shù)不對，電機負載過大。

電機不轉：檢查供電是否正常；驅動器控制模式選擇是否匹配：數碼管是否顯示報警信息：電機軸是否已鎖，電機不動作。

驅動器、電機嚴重發熱；適當?shù)臏p小驅動器運行電流或增加驅動器和電機的通風散熱。

通訊協議

本驅動器使用RS485串口通訊，采用MODBUS通訊協議(RTU模式)，通訊格式固定為(8.E.1)。每次寫操作后，如果驅動器接收正常，就會把主機發送的8個字節數據再返回；每次讀操作后，如果驅動器接收正常就會返回?cái)?shù)據。通訊格式：當通訊命令發送至驅動器時，符合相應端口號的驅動器接收通訊命令，并根據端口號，讀取信息，如果沒有出錯，則執行相應的任務；然后把執行結果返送給發送者。回送的信息中包括端口號、執行動作的功能碼、執行動作后結果的數據以及錯誤校驗碼。如果出錯就不回送何信息。
