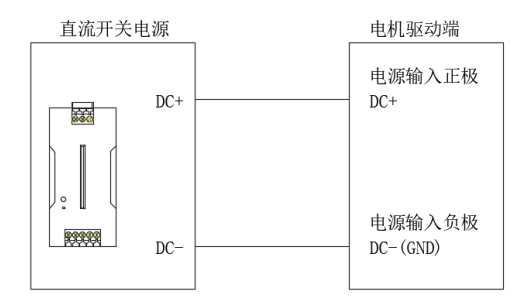

直流產品電源接線（wgb）

注1:電源輸入端子嚴格區分正負極，不同型號產品輸入電源電壓范圍可能不一樣，請閱覽上章節對應型號硬件接

口參考接線;

注2:本產品具有一定過載能力，當選配外部直流開關電源供電應該大于本產品額定電流的 1.5 倍輸出能力。產品的額定電流，在產品銘牌上有標注。

2.2-高速脈沖信號接線

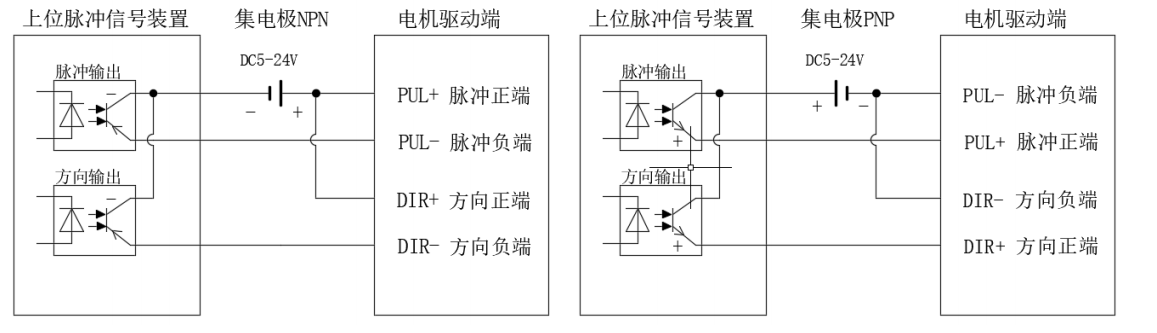

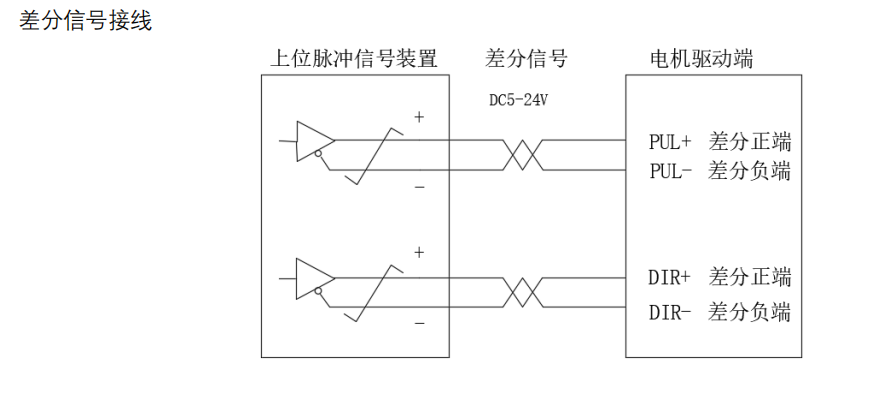

集電極開路接線

注1: 不同的電機驅動，脈沖輸入端子接口位置可能不一致，請參考上章節對應型號的硬件接口的描述注2:本產品支持 5-24V 寬電壓脈沖輸入，****接收脈沖頻率為 100KHZ，上位脈沖裝置注意控制頻率限制在 100K以內，否則驅動器容易丟失脈沖，導致定位異常;

注3:建議脈沖控制線使用雙絞屏蔽線，且不要與強電強干擾鋪設在同一線路中，可以有效屏蔽外部強磁干擾注4:以上脈沖接線方式應當與 HO5-15 參數保持一致，HO5-15 出廠默認脈沖+方向的指令形式
