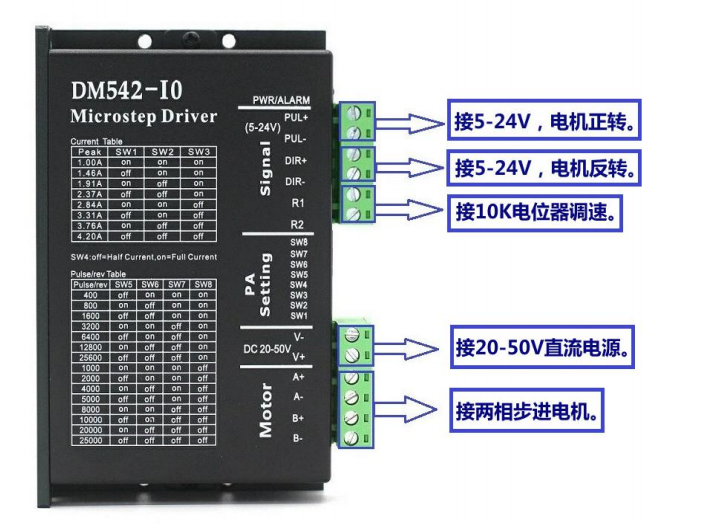

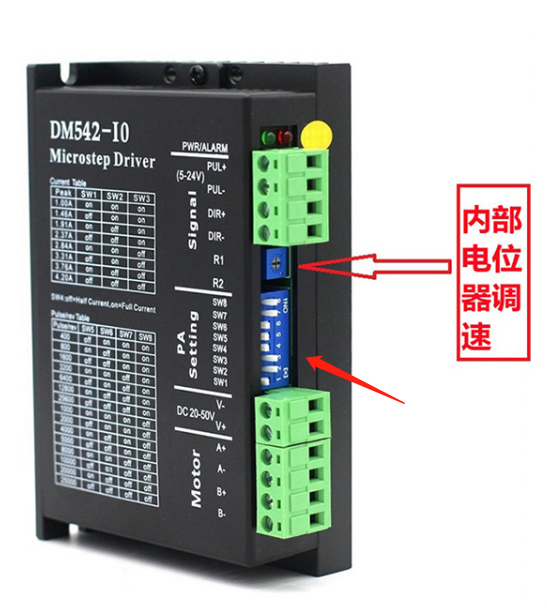

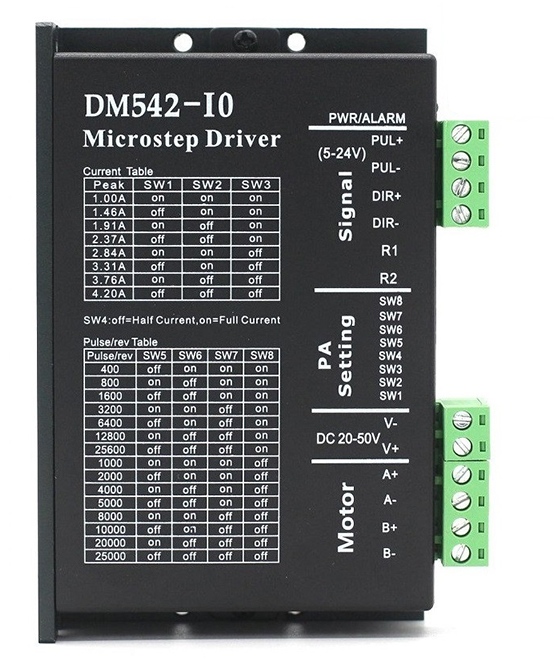

DM542-IO款自發脈沖式數字驅動器，外部信號控制正轉，反轉，轉速可調。適配相電流在 4.2A 以下的兩相混合式步進電機。細分****可設置25000個脈沖轉一圈，內部增加電機專用控制算法，能夠針對不同電機采用相應運行參數，使電機運行非常平穩，震動以及噪聲極小。 內置欠壓，過溫，過流，過壓檢測，保護驅動器穩定運行。適合運動控制領域自動化設備和儀器，例如：傳送設備等。主要應用電機動作簡單重復，固定動作，固定角度等場所。

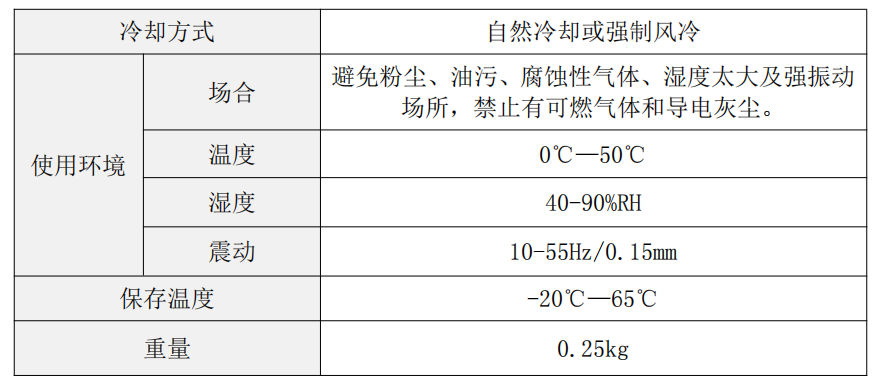

使用環境及參數

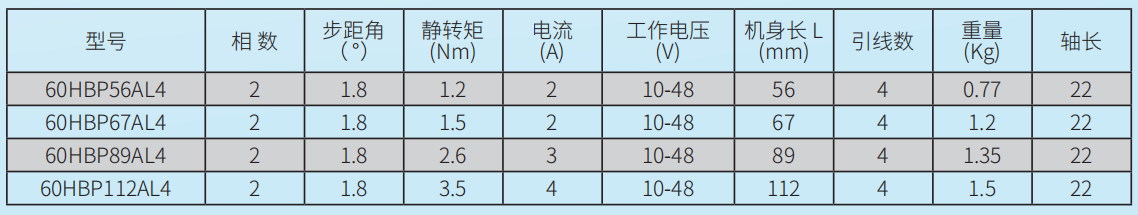

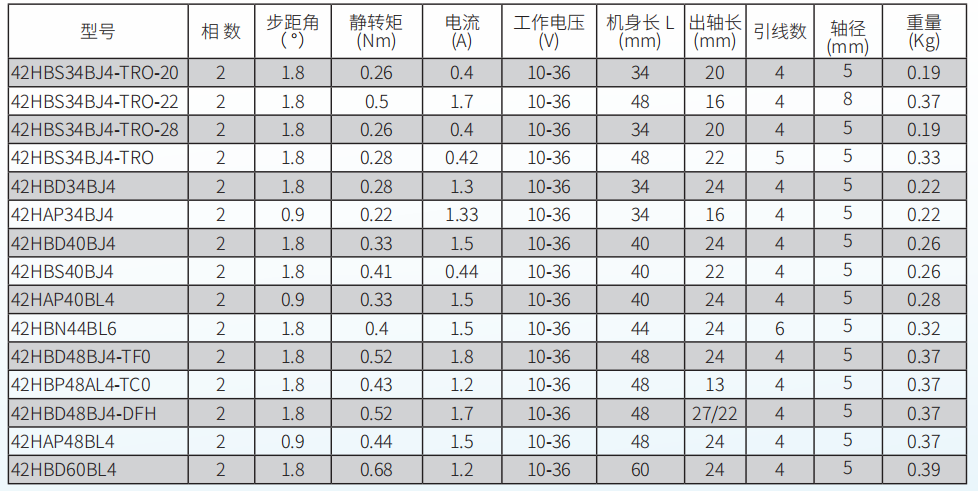

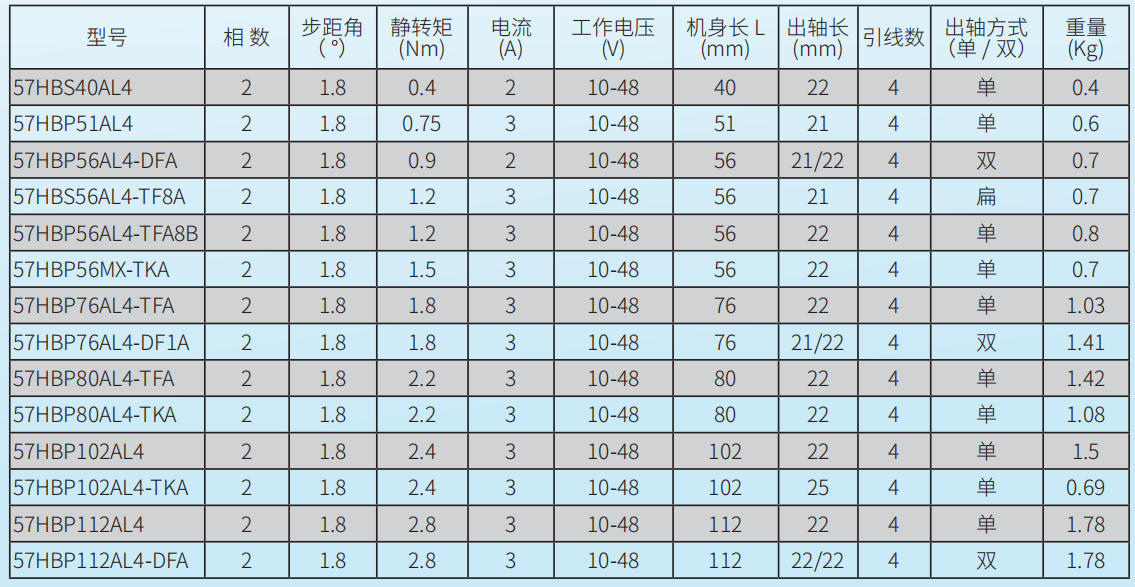

適配電機如下表：

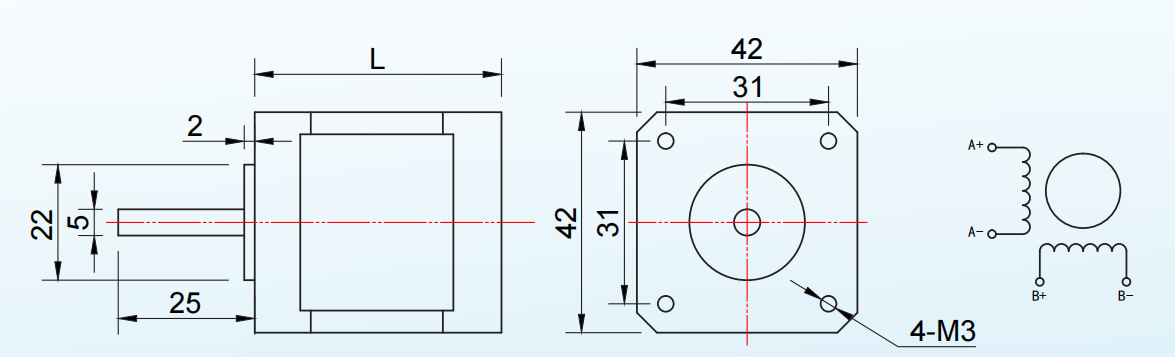

42電機安裝尺寸

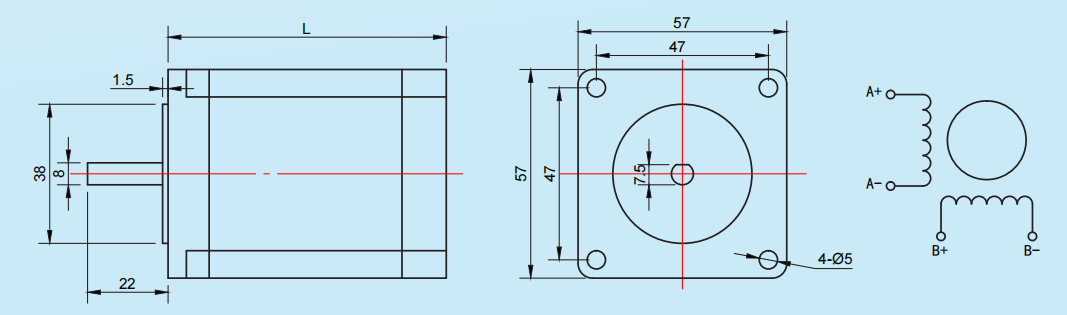

57電機安裝尺寸

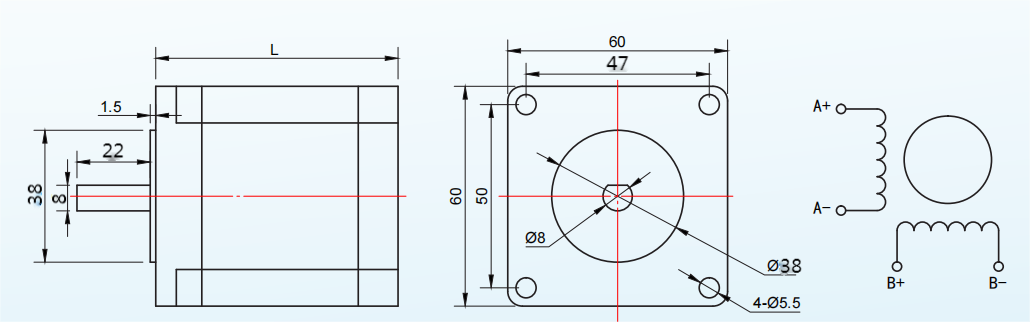

60電機安裝尺寸

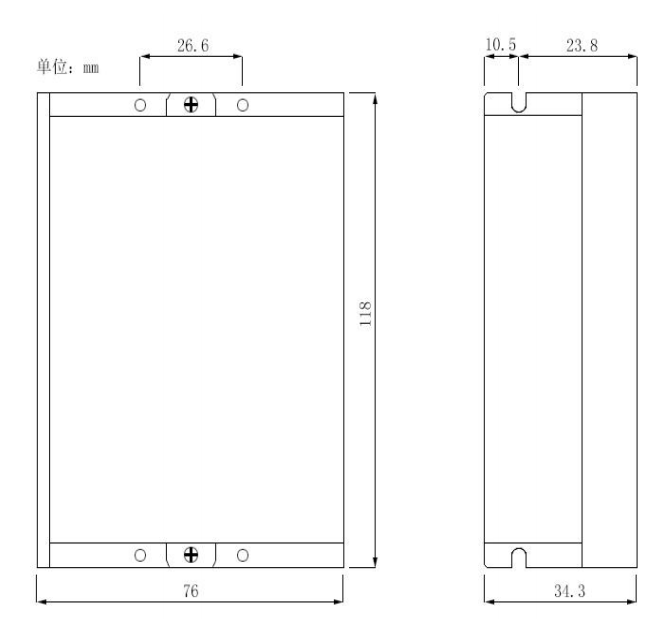

驅動器安裝尺寸

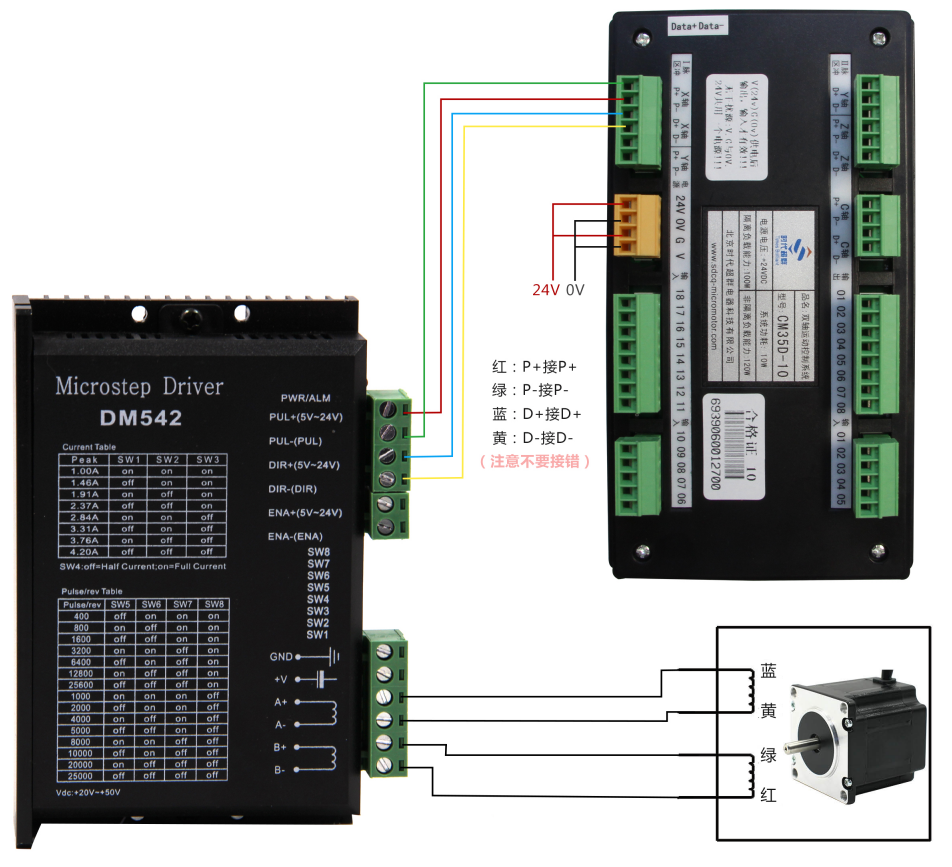

電機接線參考圖

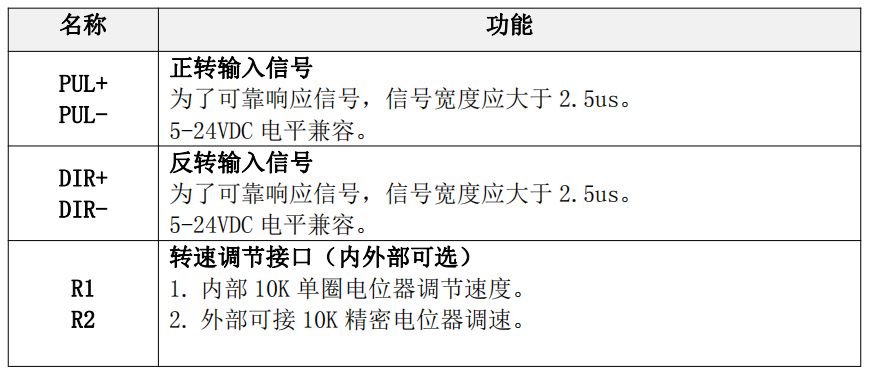

控制信號接口

注：正轉信號有效，電機正轉; 反轉信號有效，電機反轉; 兩個信號都有效或者都無效情況下，電機停止。（R1 R2 外接電位器可調節電機運行速度。）接線示意圖如下：

驅動器八位撥碼開關設定：

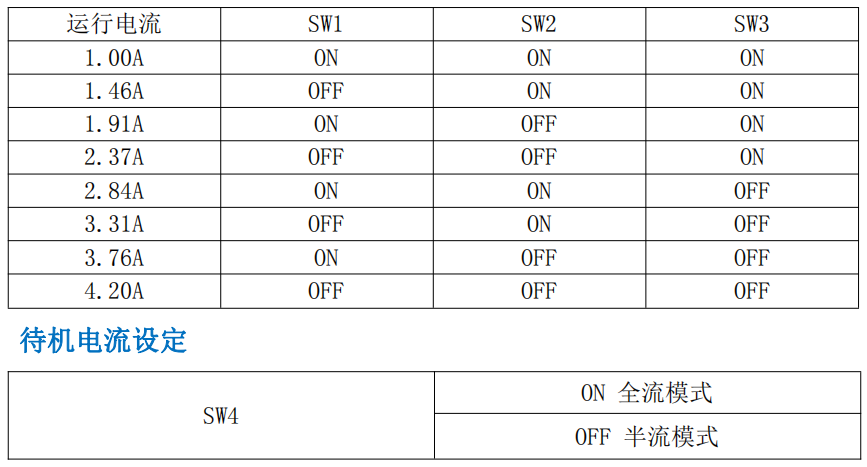

運行電流設定

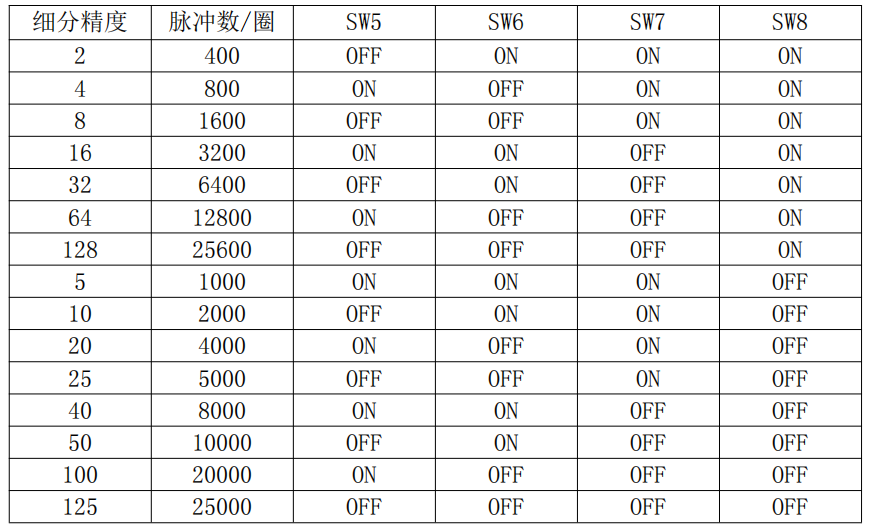

細分精度設定
