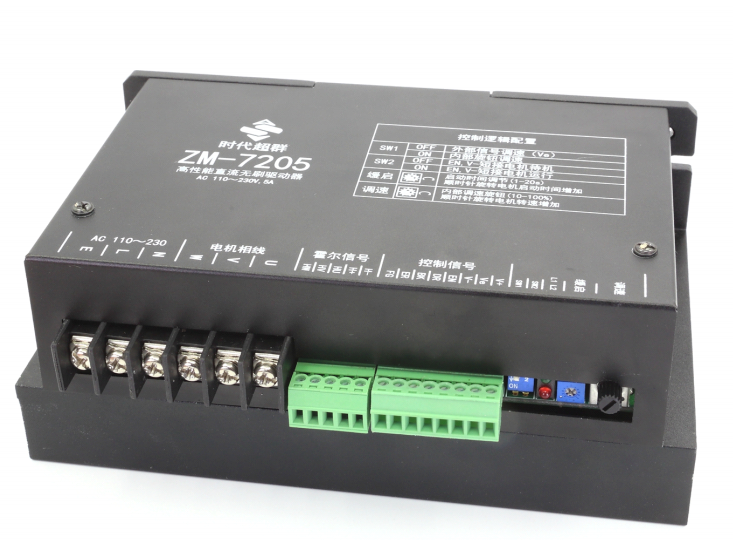

ZM-7205驅動器調速方式（wgb）

  內部調速 使用內部調速時，外接調速接口(Ve)必須懸空， 且切換撥碼必須在ON狀態，內部調速電位器順時針 由低旋轉至****，電機轉速由10-****。調節示意如 右圖

外部調速 使用外部調速時，必須確保SW1切換撥碼為OFF狀態

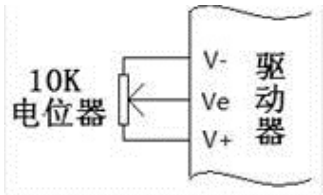

2.1外接10K電位器調速，需將電位器接 到驅動器的V+、Ve、V-接口；通過旋 轉電位器來調節電機轉速(Ve接電位器 的中間腳)，接線示意如右圖：

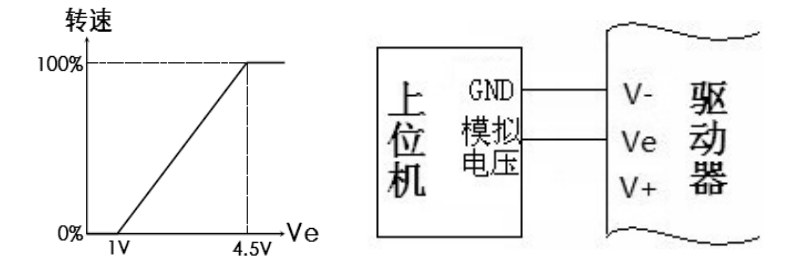

外接模擬電壓調速，V-為參考地，Ve接0-5V電壓信號，其中在約 0.2-4.5V時電機速度有變化，接線示意及電壓-轉速對應圖如下：

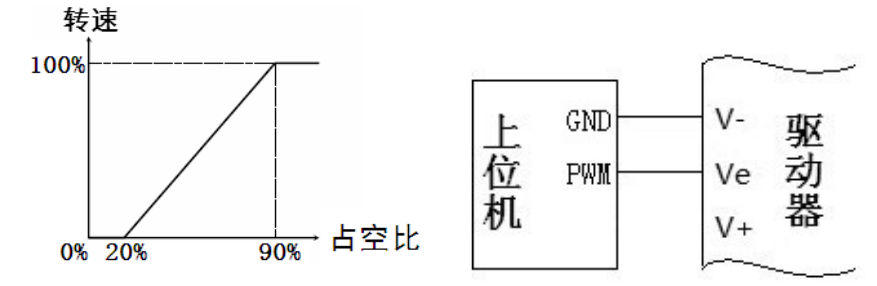

外接PWM信號調速，V-為參考地，Ve接PWM信號，PWM電壓幅 值為5V，頻率為1-10KHz，接線示意及占空比-轉速對應圖如下：

注意！內外部切換撥碼SW1只對調速信號起作用,無論是使用內部 電位器控制電機轉速，還是外接調速信號控制電機轉速，控制信號側 方向、使能信號均受控。
