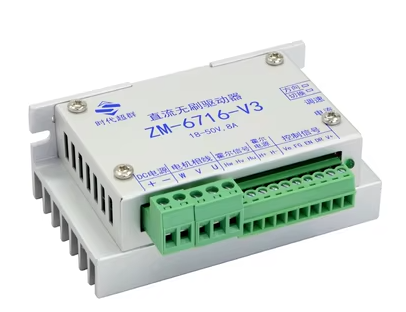

ZM-6716無刷驅動器的參數介紹（wgb）

   高集成度高可靠性無刷直流(BLDC)電機控制器

 三相全橋，PWM 方式

 閉環穩速，大負載時電機仍能保持轉速

 純硬件設計，高速度，高抗干擾能力

 控制和輸出接口全部采用光電隔離方式

 周波限電流方式，保護更加精確快速

 低發熱，大功率

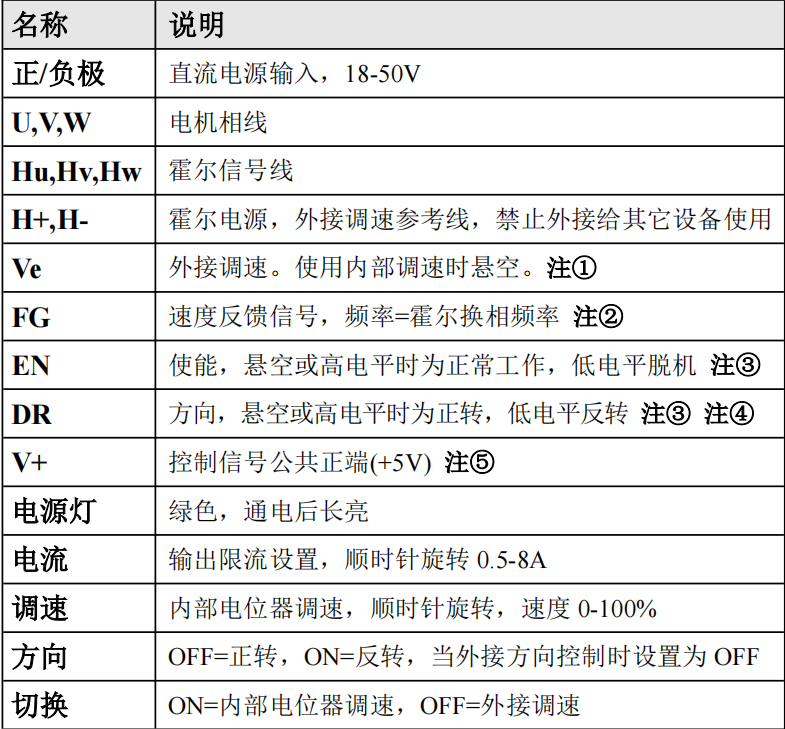

接口定義

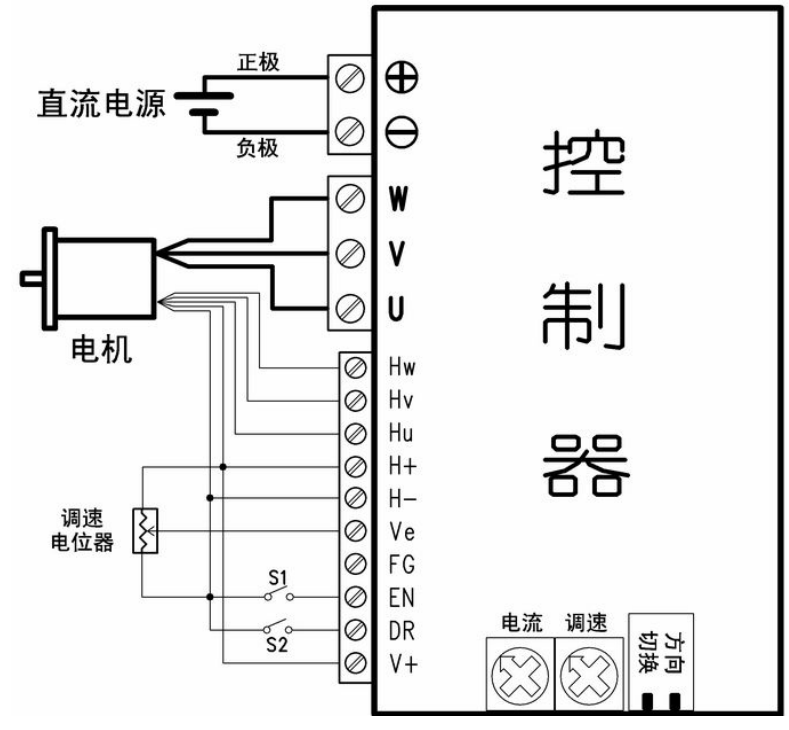

獨立工作的接線方法

S1為使能控制，斷開時為使能狀態，控制器正常工作； 閉合時為待機狀態，控制器所有輸出將關閉。 S2為電機方向控制，與“方向”撥碼的功能相同，斷開 時電機正轉，閉合時電機反轉。注意改變方向時應先將電機 減速到停止

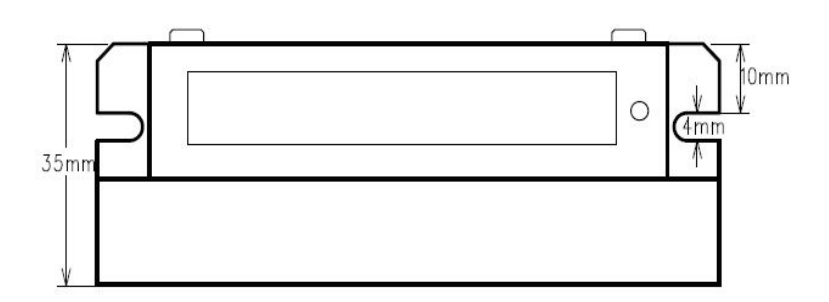

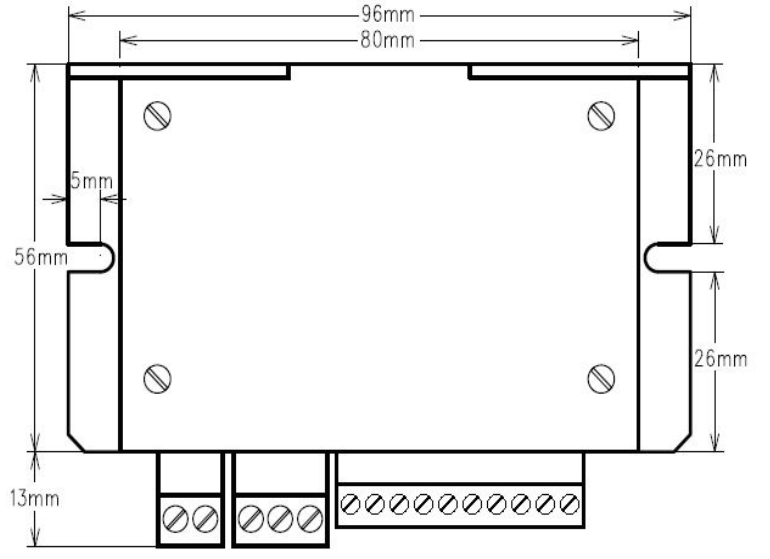

外形尺寸圖
