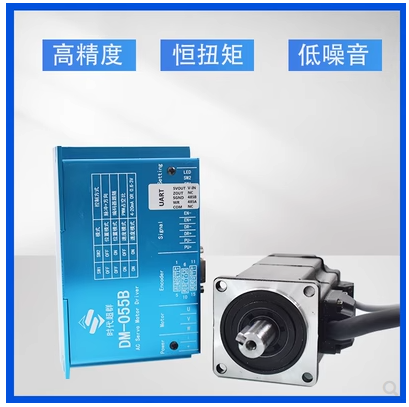

DM-055B驅動器接線圖與控制方式

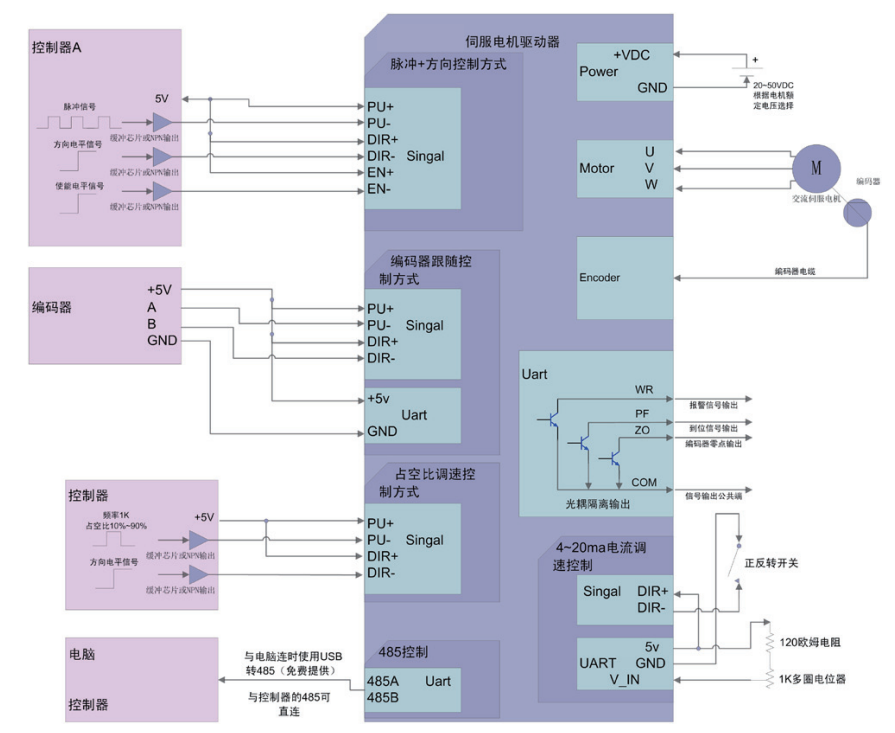

   驅動器工作需要接上 20~50VDC 的電源，電壓根 據電機的額定電壓來選擇，電機的 UVW 和編碼器已做好插頭，直接 插在驅動器上，如果需要加長線可做轉接線加長。此版本提供光耦 輸出的 報警信號、到位信號、編碼器零點信號，可以根據需要連接。 下圖有 5 個小框，分別是可以選擇的 5 種控制方式，上電后只能選 擇其中一種控制方式，接線如下圖所示

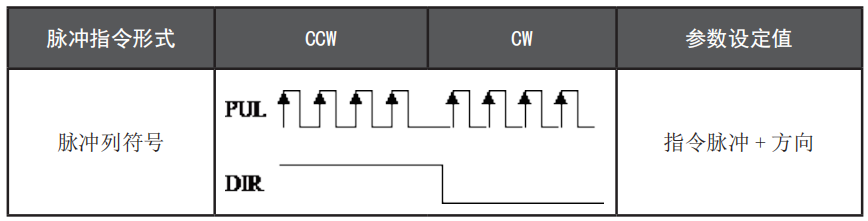

指令脈沖 + 方向位置控制模式

一圈的脈沖數 = 編碼器線數 *4 / 電子齒輪 例如：  2500 線的編碼器，電子齒輪為 4:1

一圈的脈沖數 = 2500 * 4 / (4/1) = 2500 指令脈沖頻率 = ( 需要電機運行的轉速 /60)× 一圈的脈沖數 例如：  需要點擊 3000RPM 一圈脈沖數為 2500 脈沖頻率 = 3000/60 * 2500 = 125000 =125k

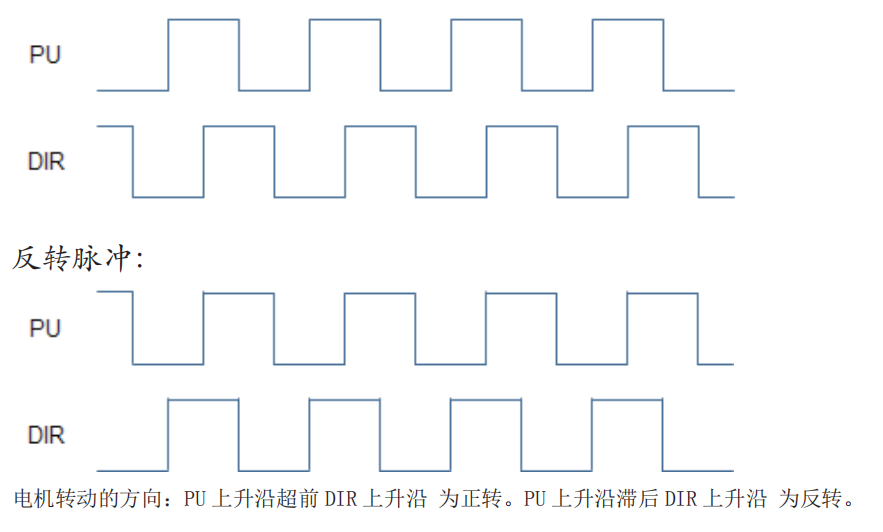

正交指令脈沖位置控制模式 這種模式可以用于編碼器跟隨，如一個軸接了編碼器，將 編碼器輸出接到驅動器 ( 接線方式如 驅動器典型接線圖 )，驅 動器就能控制伺服電機，按輸入編碼器的信號，隨動于控制的編 碼器。可以通過調節電子齒輪，來設置控制編碼器和電機轉動角 度的比例。

正轉脈沖：

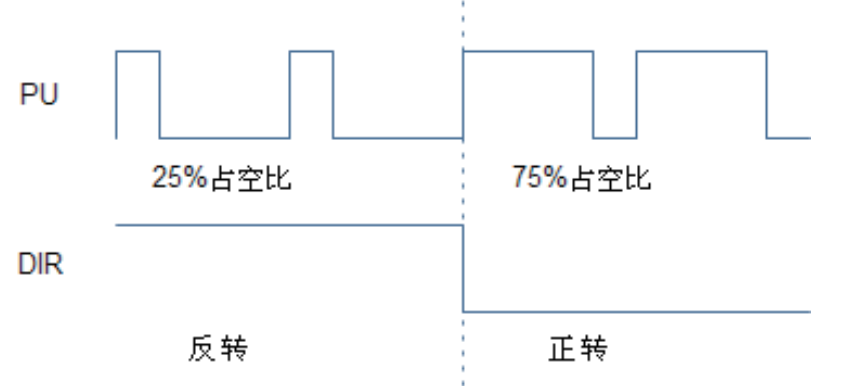

PWM 占空比速度控制模式

通過給 PU 的脈沖的咱空比來控制轉速，占空比轉速范圍 10%~90% 代表 0~Max_Speed（Max_Speed 為位置模式保存的目標 轉速，通過設置這個參數，可以更精確的控制需要的轉速，也不 用擔心出現超過所設定的速度）。給 PU 的頻率為 1K~10K。 PU 占空比 = （目標轉速 /3000）* 80% + 10%  例如：需要轉速 2000 PU 占空比 = (2000/3000) * 0.8 + 0.1 = 63.3%

電壓或電流信號速度控制模式

通過給 V-IN 和 GND 之間電壓或電流信號以控制轉速。 4mA~20mA（或 0.6~3V）信號對應 0~Max_Speed（Max_Speed 為位 置模式保存的目標轉速，通過設置這個參數，可以更精確的控制 需要的轉速，也不用擔心出現超過所設定的速度）。 如 果 需要電位器控制轉速，按 驅動器典型接線圖 中的接法即可。
