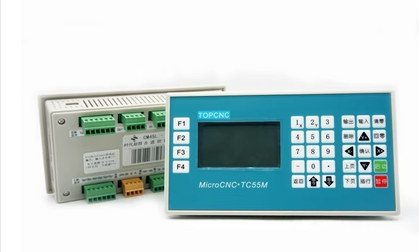

CM32D電機驅動器連接(WGB)

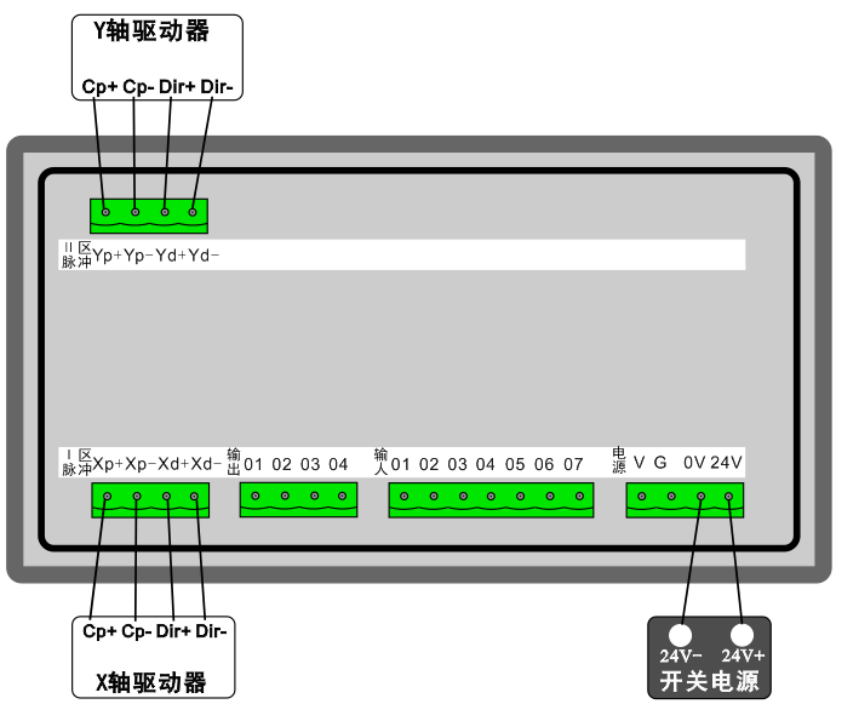

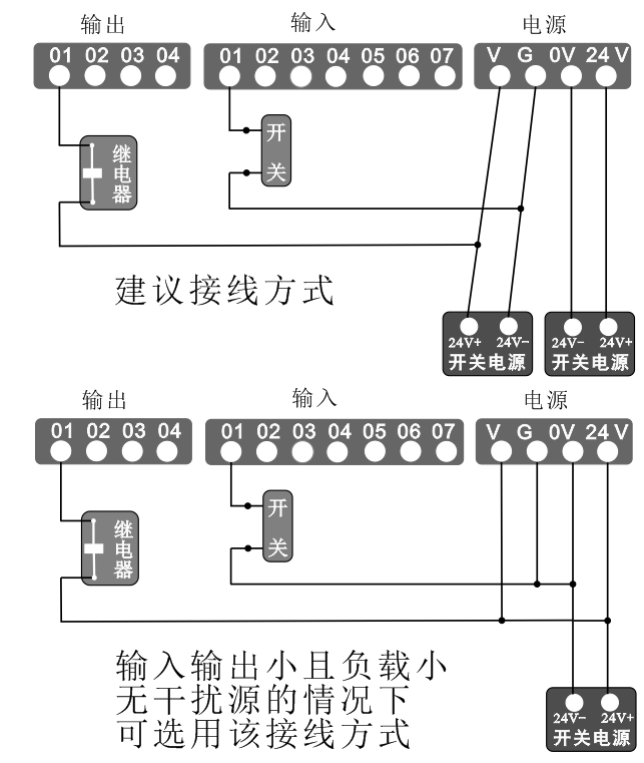

Xp+、Xp-、Xd+、Xd-分別接驅動器的 Pul+、Pul-、Dir+、Dir-端 系統電氣連接說明 注：系統供電與輸入輸出部分供電建議采用隔離不共地的開關電源 24V 供電電源的 24V+、GND 端分別接控制器 24V、0V 端子； 如果需要接輸入和輸出，則 24V 供電電源的 24V+、GND 端分別接控制器的 V、G 端子； 24V 電源不能與大地、機殼等短接，當距離較大時應使用較粗的電器連接線； 電器柜中配線應注意，應注意強電、弱電的分離，避免強電弱電混在一起，且盡量減少交叉，注 意電磁干擾對系統的影響； 系統接地線應采取較粗的銅線，一般應大于 4 平方毫米，并盡量縮短與接地端的距離。 輸入輸出口接線示意圖 共兩種接線方式：
