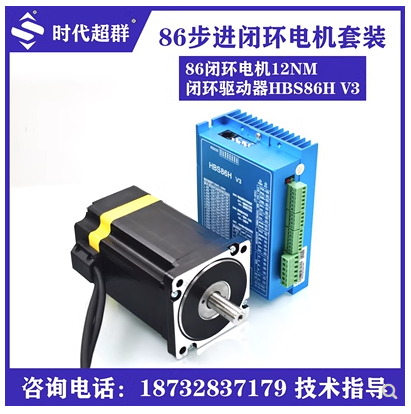

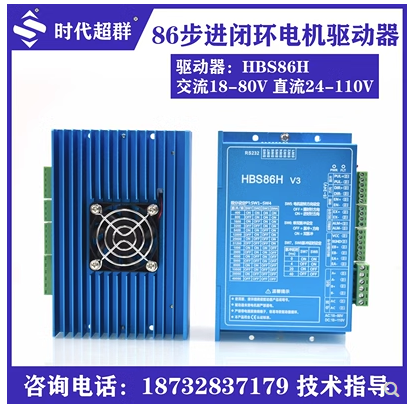

時代超群最近新推出一款驅動器-HBS86H-V3，基于32 位DSP技術的髙性能兩相數字式步進驅動器，驅動電壓 18 - 8 0 VAC ,適配電流 6. 0 A以下，外徑57 ~ 8 6以下各種型號兩相混合式1000線閉環電機。

驅動器采樣類似伺服的控制原理，獨特的電路設計，優越的軟件算法處理 ，使電機即使在低細分下也能 運行平穩，幾乎沒有振動和噪音，平滑、精確地電流控制技術大大減少了電機發熱 ，外置16檔等角度恒力 矩細分，****可調細分51200脈沖/轉 ，光耦隔離差分信號輸入 ，抗干擾能力強 ，具有過壓、欠壓、過流 保護等出錯保護功能 。在3C、LED貼片等中、高速應用領域 ，其平穩性、振動、噪聲性能優勢明顯 ，可大大提高設備性能。

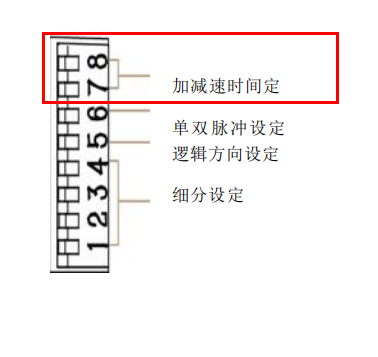

有些客戶在使用電機的時候，會有發抖的情況，這時候我們需要調節一下驅動器上SW7,SW8撥碼

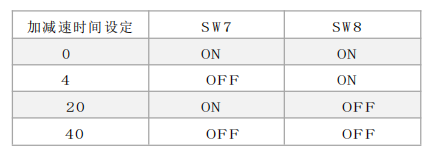

把SW7,SW8撥碼調到OFF,OFF狀態，數值越大，電機抖動的效果就會改變很大。

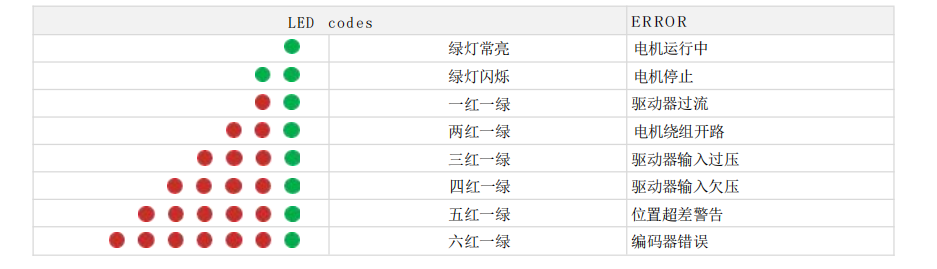

驅動器報警一覽表

故障排除：

1. 一紅一綠：驅動器過流，可能原因如下：

2. A:驅動器損壞；（拆除電機線和編碼器線，重上電，繼續報一紅一綠說明驅動本身過流，驅動損壞，返廠維

修）

B:電機AB繞組短路；（用萬用測試AB兩相之間《注意不是同一相》繞組，小于1MΩ, 基本可判斷電機本身損壞，內部有短

路， 電機返廠維修）

C:線路故障；（檢查線路）

3. 二紅一綠：電機相間開路，可能原因如下：

A:電機損壞；（用萬用表分別測試AB兩相繞組《同一相》，大于100Ω或者兩相繞組偏差較大， 基本可判斷電機本身損壞，

電機返廠維修）

B:驅動器損壞；（如電機本身測試OK，可能是驅動損壞，更換正常使用電機，問題依舊，基本確認驅動相間開路，返廠維

修。）

C:線路故障;(檢查線路，在檢測電機繞組時，可以順帶檢測該項。)

4. 三紅一綠：驅動器輸入過壓，檢查輸入電源是否超過驅動器額度電壓。
