CM系列控制器，判斷跳轉這步指令經常用到，很多人搞不明白這條指令的使用方法，今天詳細講解一下。

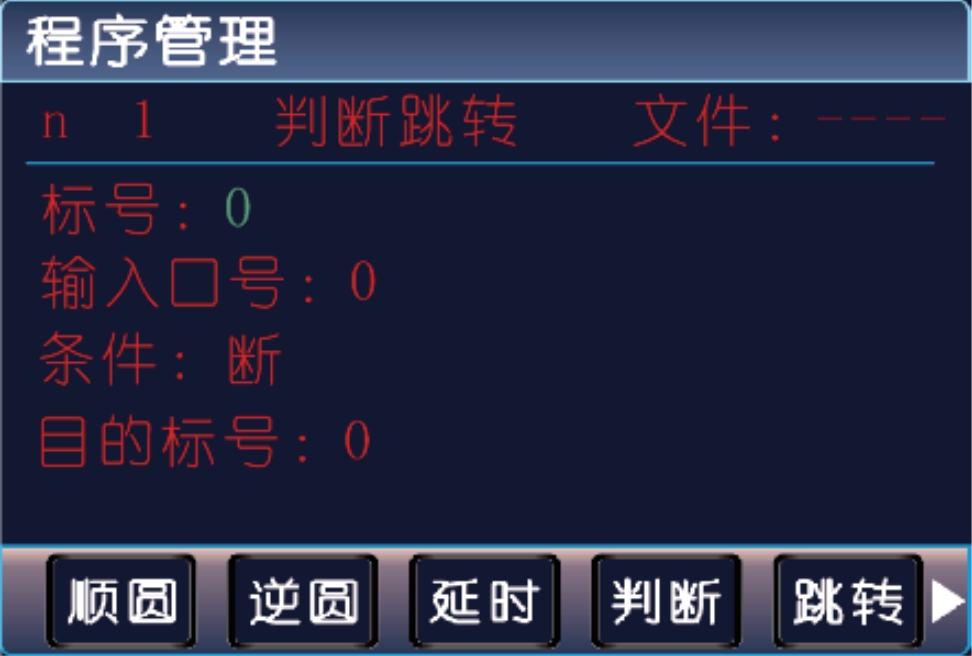

這一步有標號、輸入口號、條件、目的標號。四個參數。

標號即對應目的標號的一對參數，需要用到的標號必須是不為0的****數值，不能重復。沒有對應目的標號的標號可以不需要設置即為0。

輸入口號即外接控制器的對應輸入口號。

條件即外接開關的閉合或者斷開的狀態。

判斷跳轉的原理是滿足條件程序即跳到目的標號的步驟上去，不滿足條件直接進行下一步。因此一般判斷跳轉有兩種使用方法。

1、一種是只需要判斷一個輸入口狀態，這種情況下我們可以使用，條件【斷】，標號和目的標號一樣【不為0】的方法來實現，即假設我們設置

N001  判斷跳轉

標號【1】

輸入口號【1】

條件【斷】

目的標號【1】

這步的意思就是，輸入口1，在斷開的情況下一直跳標號為1的步驟，只有連接外部輸入口1的信號改為通時，程序才會繼續往下一步運行N002。

2、還有一種是需要一次性判斷多個輸入口的狀態，這種情況下我們就必須要使用，判斷跳轉+****跳轉的組合來實現。

假設

N001  判斷跳轉

標號【1】

輸入口號【1】

條件【通】

目的標號【2】

N002  判斷跳轉

標號【0】

輸入口號【2】

條件【通】

目的標號【3】

N003  ****跳轉

標號【0】

目的標號【1】

N004

標號【2】

..........

N005

標號【3】

..........

這種就是一次性判斷兩個以上的輸入口狀態，就是如果輸入口1狀態為通時跳到N004標號為【2】的步驟上去，如果輸入口2狀態為通時跳到N005標號為【3】的步驟上去。如果兩個輸入口狀態都為斷開，那么程序就會在前三步一直循環，直到輸入口1或者2狀態為通。

這其中N002和N003的標號都為0，因為我們不需要目的標號跳到那一步，所以標號可以不給。
