時代超群CM系列控制器接線方法
時代超群CM系列控制器，脈沖和方向信號接口均為5V，差分接法。

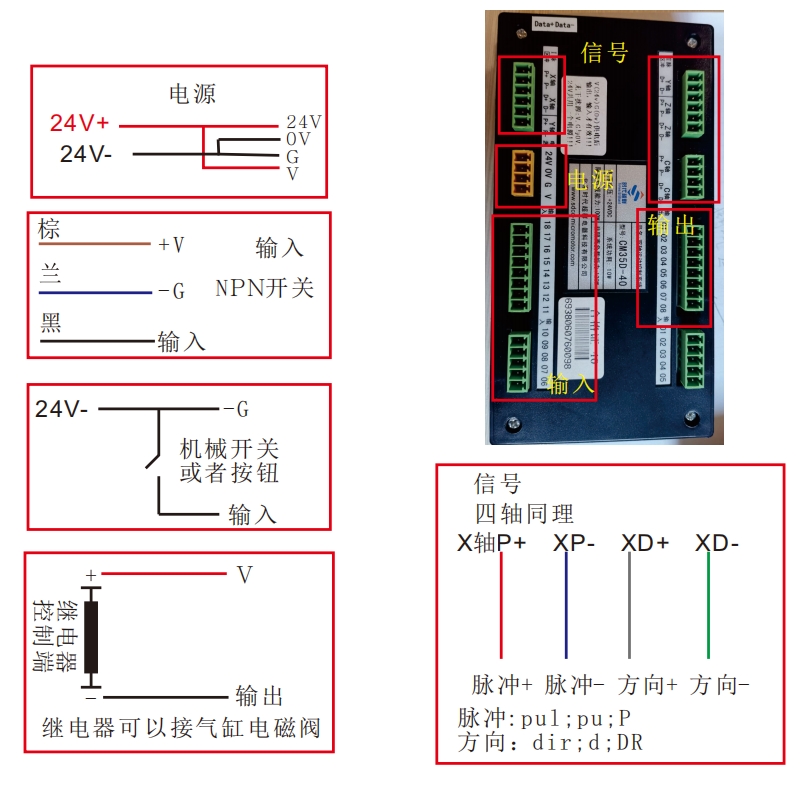

具體接法如圖所示
CM系列供電分為電機本體供電和輸入輸出的供電。
24V和0V是控制器本體供電。
V和G是輸入輸出供電。
如果我們需要使用控制器的輸入輸出的功能，我們就需要給V和G也同時供電，這樣輸入輸出功能才能正常使用。
如果不需要外接開關或者輸出信號，也可以不接，不影響控制器正常使用。
