時代超群SD300驅動器電位器如何接線（wgb）

SD300系列交流伺服驅動器是具有國內通用交流伺服驅動產品。該系列產品采用先進的全數字化控制及交流電機矢量控制理論，系統性能優異、可靠性高，廣泛適用于食品加工、包裝機械、紡織機械及其他相關自動化產業機械的伺服軸驅動。

使用該操作時，驅動器自動檢測模擬量零偏，并將零偏值寫入參數Pr047(或Pr054)。此操作已經將零偏參數保存到EEPROM中，因此不需要再執行參數寫入操作。

操作方法如下：（1）上位機先輸出0V模擬量，給伺服驅動器使能，然后選擇模擬量調零“AF-A0 ”，按Enter鍵進入；（2）若驅動器控制模式為模擬量速度模式，則通過菜單選擇速度模擬量調零“0-SPD”；若驅動器控制模式為模擬量轉矩模式，則通過菜單選擇轉矩模擬量調零“0-TRQ”；（3）選中操作后按Enter鍵并保持3秒以上，激活操作。完畢后再可按◄鍵退回到菜單選擇狀態

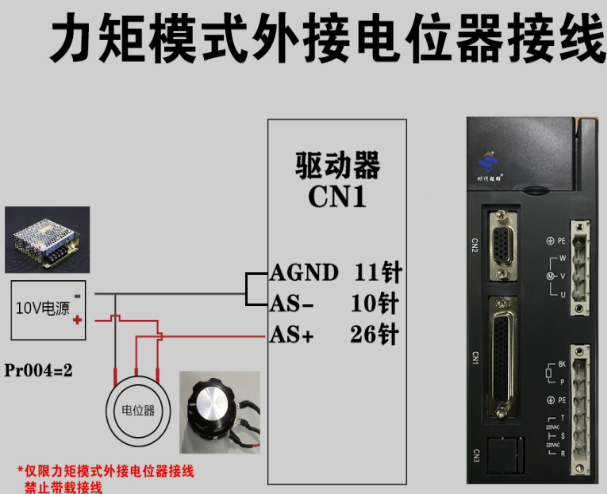

電位器的接法如上圖， 10-11并聯接10V電源負極串到電位器。26針接電位器中間角。電源正極接電位器
