1、電源接線：

   電源端子定義從左至右依次為24V、0V、G、V，其中24V和0V為控制系統電源，G（為0V）和V（為24V）為IO口供電電源，電源可串聯24V→V→開關電源24V，0V→G→開關電源0V。

2、電機軸接線：

   本控制器為5V差分脈沖輸出，電機軸端子分為單軸（X軸）、雙軸（XY軸）、三軸（XYZ軸）、四軸（XYZC軸）端子分布為P+ P- D+ D-，其中P+ P- 為脈沖端正負極，D+ D- 為方向端正負極，對應接到驅動器的脈沖方向正負極即可，驅動器端一般為，脈沖：PUL  PU  P等  方向：DIR  DR  D

3、輸入端接線：

   輸入端口為1-18個輸入口，可接受NPN光電感應開關信號  物理開關信號等，感應開關接線一般為兩根正負極電源線接電源 信號線接任意輸入口，物理開關按鈕 腳踏開關等分兩根線，分兩根線，一根接24V開關電源負極，一根接任意輸入口，導通有效。

4、輸出口接線：

   輸出端口為1-8個輸出口，為低電平輸出，與開關電源24V導通有效，可接繼電器電磁閥等，可控制通斷，配合程序可控制通斷時間

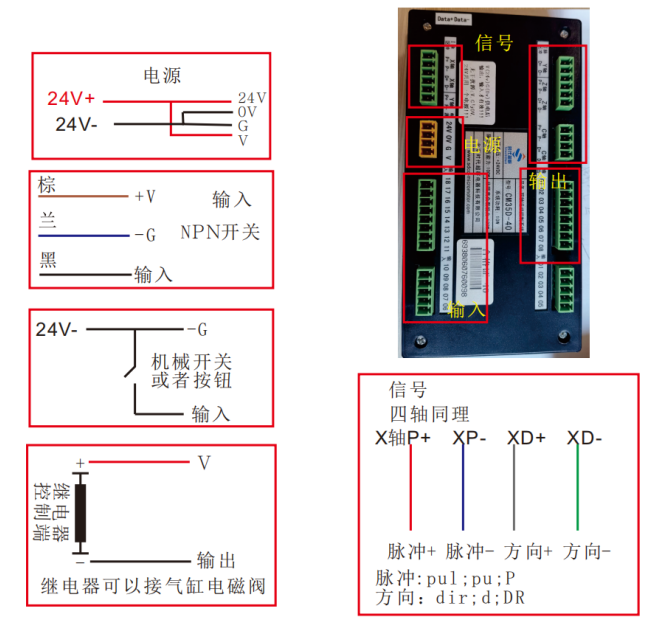

附接線圖：
