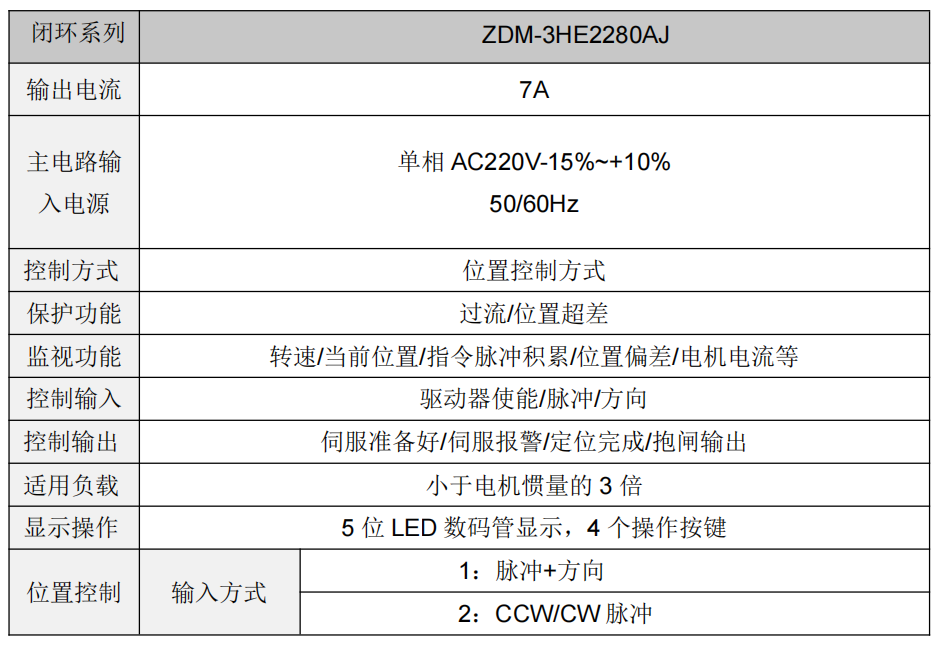

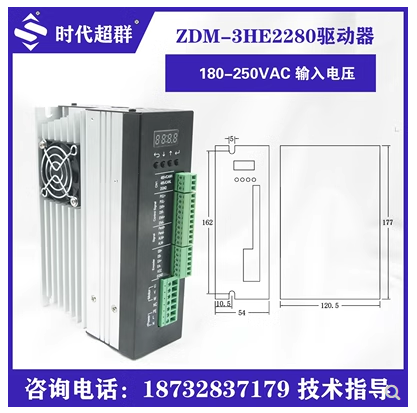

步進閉環驅動器規格

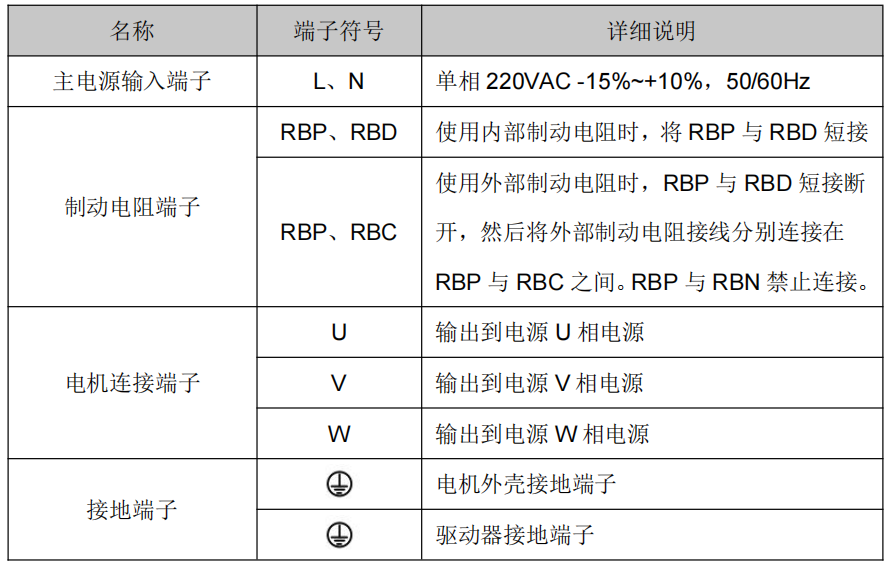

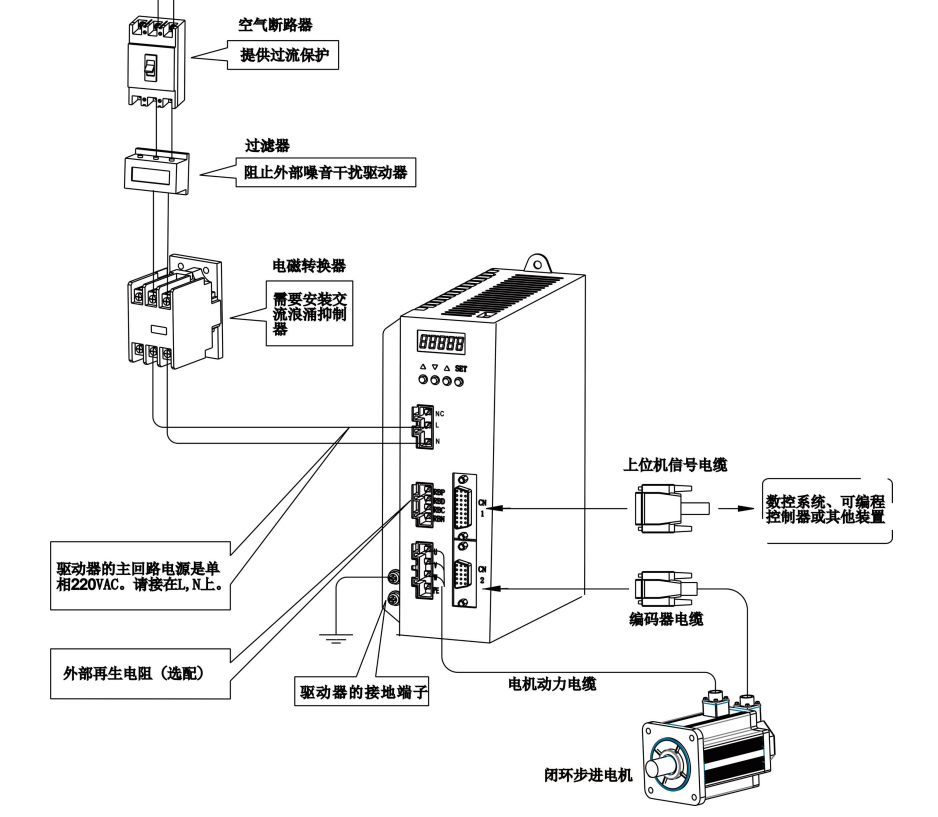

步進閉環系統組成與接線

接線材料依照電線規格使用。

電纜長度，指令電纜 3m 以內，編碼器長度 20m 以內。

檢查 L、N 的電源和接線是否正確，請勿接到 380V 的電源上。

電機輸出U、V、W端子相序，必須和驅動器相應端子一一對應，接錯電機可能不轉或者飛車。

由于電機流過高頻開關電流，因此漏電流相對較大，電機接地端子必須與驅動器 接地端子PE連接一起并良好接地。

裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成故障， 無法輸出信號。

為防止噪聲產生的錯誤動作，請在電源上加入絕緣變壓器及噪聲濾波器等裝置。

請將動力線（電機線，電源線等的強電回路）與信號線相距 30cm 以上來配線， 不要放置在同一配線管內。

請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。

因為該驅動器內部有大容量的電解電容，所以即使切斷了電源，內部電路中仍有 高電壓，在切斷電源后，最少等待

接線說明;
