cs10-3控制器參數設置（wgb）

一、 參數設置2：在停止狀態下，短按約1秒《停止/SET》鍵，出現P-01,再按下《停止/SET》鍵出現P-01參數值，按《方向/∨》和《脫機/∧》鍵修改，修改完按《停止/SET》確認，回到P-01狀態；按《方向/∨》鍵出現P-02,再按出現P-03，再按回到P-01；按《脫機/∧》鍵退出參數設置到停止狀態。參數含義如下：

1. P-01長度值，脈沖數=（P-01）*d1A／d1b

2. P-02延時值，單位毫秒

3. P-03次數值，連續或往返運行次數值

4. P-11定時時間，定時速度控制狀態下有效

二、 運行說明：面板啟動或外接端子啟動，運行指示燈亮，速度模式運行時調節電位器來調節轉速；面板停止或外接端子停止，停止指示燈亮；改變方向按面板方向鍵或外接方向鍵。

三、 規格：輸入電源：8-30VDC；IO輸出電流：1A；脈沖和控制信號電流10毫安；外形尺寸：106x52x48mm；開孔尺寸：101x57mm

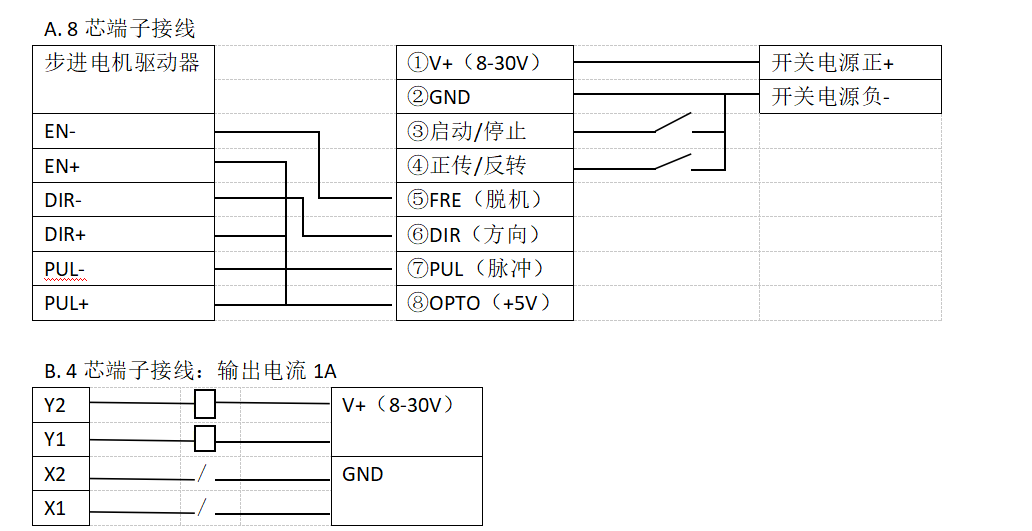

系統接線圖
