cm35d如何電子齒輪的設定（wgb）

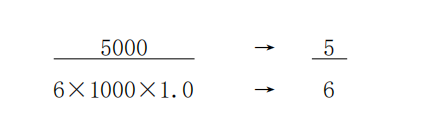

  電子齒輪：目的是根據不同的設備，設定不同的數據單位，因為驅動裝置及機械傳動比及絲杠或者 皮帶或者分讀盤的不同數據單位，為了最終方便使用者，所以需要根據當前需求的數據單位進行計 算，然后當做參數填寫進去之后，該軸的數據單位就變換成設定的數據單位了，數據單位變化后， 當前填寫的數據都是以此為單位的，并且一臺多軸設備可以設定為不同的數據單位，例如 X 軸選擇 為 mm 單位填寫，Y 軸選擇為角度單位填寫，Z 軸選擇為圈數單位填寫均可以，當前軸中，填寫多少， 該軸就將以當前單位走出填寫的數據。 分子、分母分別表示 X/Y 軸的電子齒輪分子、分母。此數值的取值范圍為 1-99999 電子齒輪分子，分母的確定方法： 電機單向轉動一周所需要的脈沖數 電機單向轉動一周所移動的距離（以微米為單位） 將其化簡為最簡分數，并使分子和分母均為 1-99999 的整數。當有無窮小數時（如：π），可將分子、 分母同乘以相同數（用計算器多次乘并記住所乘的總值，確定后重新計算以消除計算誤差），以使分 子或分母略掉的小數影響最小。單分子和分母均應為 1-99999 的整數 例 1：絲杠傳動：步進電機驅動器細分為一轉 5000 步，或伺服驅動器每轉 5000 個脈沖，絲杠導程為 6mm，減速比為 1:1，即 1.0

即：分子為 5，分母為 6 例 2：齒輪齒條：步進電機驅動器細分為一轉 6000 步，或伺服驅動器每轉 6000 脈沖，齒輪齒數為 20，模數 2. 則齒輪轉一周齒條運動 20×2×π

即：分子為 107，分母為 2241，誤差為 2241 毫米內差 3 微米（注意：π應該足夠精確） 例 3：旋轉角度：步進電機驅動器細分為一轉 5000 步，或伺服驅動器每轉 5000 脈沖，減速比為 1:30

即：分子為 5，分母為 12，所有單位都換算成角度值
