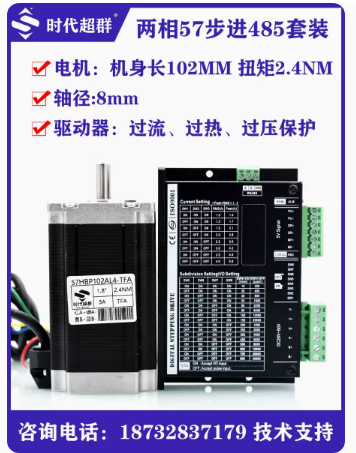

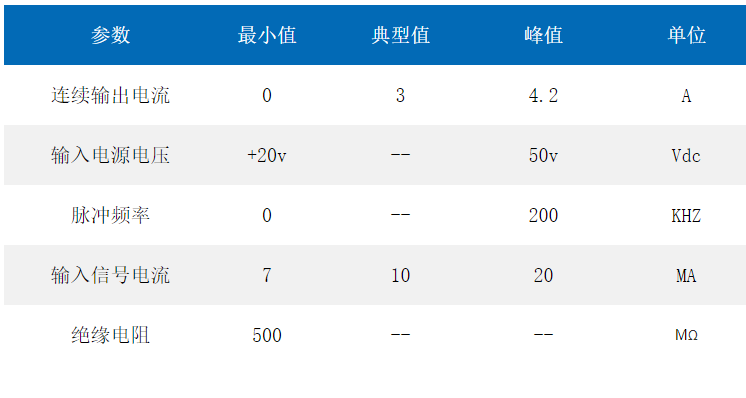

上圖是時代超群新出的驅動器DM542帶485通訊功能控制，是根據市場需求以及發展趨勢而成功研發的一款新型的步進驅動器，采用全新 32 位電機控制專用 DSP 芯片，從而使得電機運行更平穩，不易丟步。接收輸入信號脈沖， 方向和使能輸入。當使用內部位置時，脈沖和方向接口可用于傳感器信號輸入，接受 485 控制運行。從而更好地提高了機械運轉的加工速度 和精度。工作電壓為 DC20-50V，適配電流 3.0A（峰值 4.2A）以下、外徑 42-60mm的各種型號的二相步進電機。

特點：

全新的32位電機控制專用 DSP 芯片；

可驅動60系列及以下系列的步進電機；

脈沖信號最 高響應頻率可達200Kpps：

光電隔離信號輸入；

高轉速，高轉矩，高節能；

具有過流，過壓等保護。

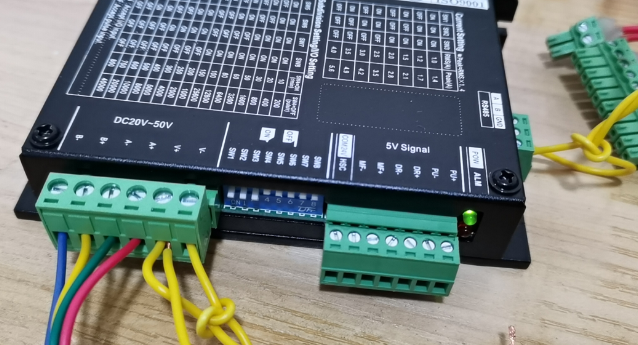

在實際使用過程中，用485通訊控制電機時，需要連接電腦，且撥碼開關SW4應該撥到ON狀態

連上電腦后使用軟件進行參數設置。

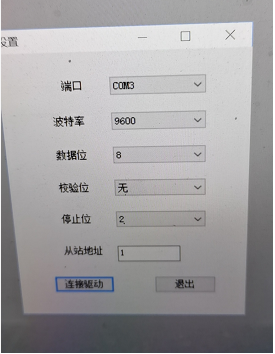

首先把波特率9600設置好，如下圖所示：

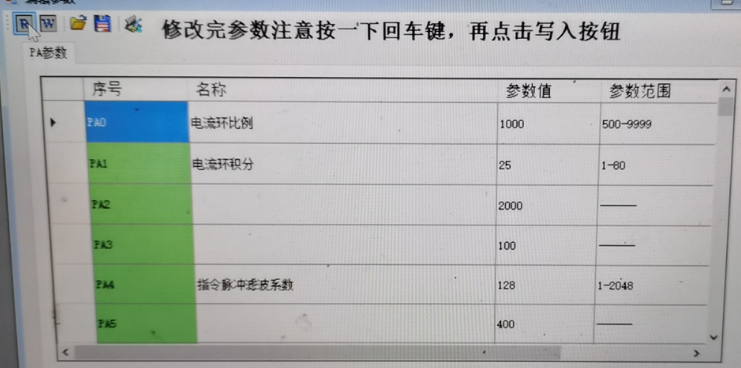

接下來設置如下圖的各種參數。
