cm60控制器手脈 MPG和模擬量輸出（wgb）

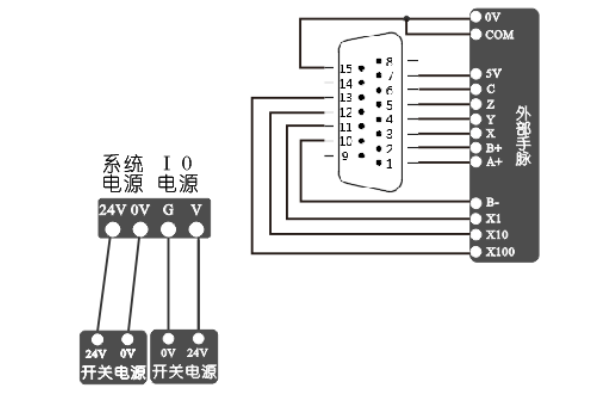

  控制器帶有一路標準手脈 MPG 接口，可外接手搖脈沖發生器（即脈沖）。通過用手脈來控制坐標 軸的移動。手脈脈沖輸入采用差分解法，整理采用光電隔離，系統電源與 IO 電源需同時接通 24V 開關電源。用戶根據現場應用環境采取一個或兩個開關電源，圖 5 為兩個開關電源接線示意圖。

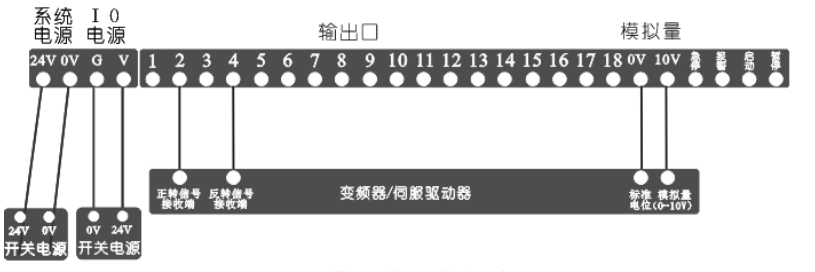

模擬量輸出：

控制器帶有 1 路 0-10V 主軸調速模擬量輸出接口，可接變頻器或伺服。主軸電壓隨著 S 指令改變， 實現無級調速。主軸旋轉方向使能，由控制器輸出信號(24V 地)接到變頻器或伺服控制方向的輸入 信號端。 同時在參數-速度中設置主軸速度。如果主軸速度設為 1500r/min，那模擬量輸出 10V 時對應的 速度為 1500r/min。特別注意：接主軸時，必須采取雙隔離兩路供電

7 英寸彩色顯示屏用于人機信息交換，與面板上的按鍵或外部按鈕配合使用實現功能
