p100s驅動器CN3 與 CN4 通訊接口（wgb）

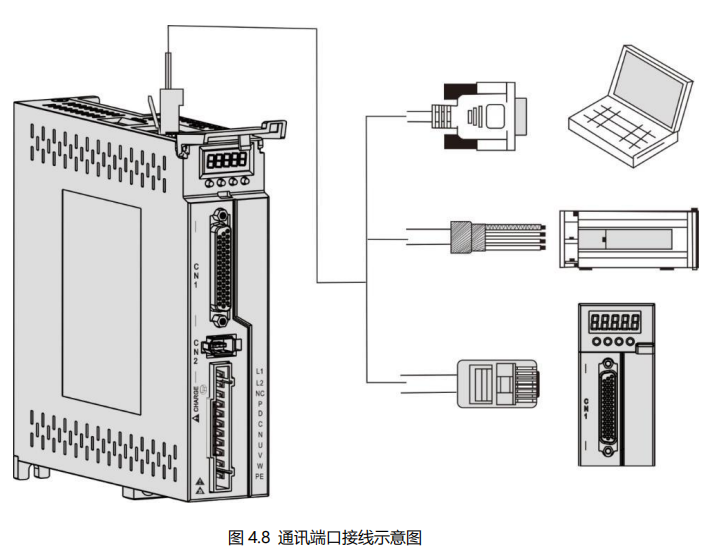

  通訊端口接線示意圖

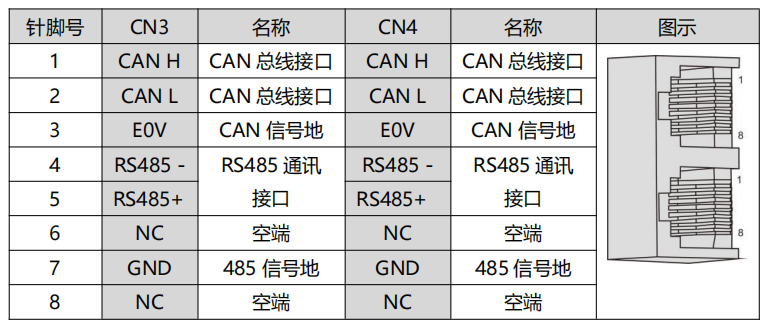

通訊端口引腳定義說明 通過驅動器上的 CN3 和 CN4 端口，可以實現驅動器與 PC、PLC 及驅動器的通信連 接，其中 CN3 和 CN4 的端口引腳定義如下：

注意：

 可以通過專用串口電纜連接 PC 機或上位機控制器，禁止帶電插拔。

 建議用雙絞線或屏蔽線，線長小于 2 米。

 多機串聯時，CN3 接上一級驅動的 CN4，CN4 接下一級驅動的 CN3。

 使用 RS485 總線通訊時，當上位機的 485 信號地與大地（PE）相連時， 請通過合理接地的方式將上位機 PE 端子與驅動器端子相連接，該情況下禁止將上位機 485 信號地連接到驅動器 485 信號地（GND），否則可能損壞驅動 器

485 通訊組網連接說明 1.與PLC的485通訊連接 采用485通訊組網時，驅動器與PLC的連接線纜如下：

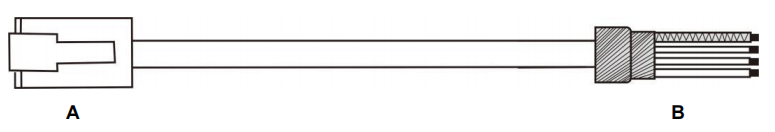

圖4.9 伺服驅動器與PLC通訊線纜示意圖 表 4-2 伺服驅動器與 PLC 通訊線纜引腳連接關系

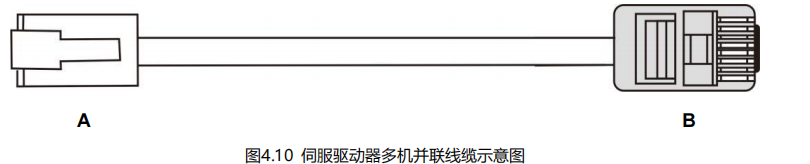

.多機并聯的485通訊連接 采用485通訊組網時，伺服驅動器多機并聯的連接線纜如下：

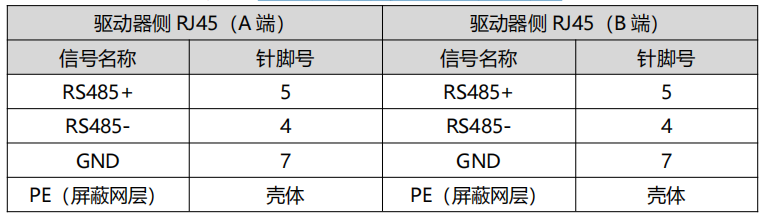

伺服驅動器多機并聯通訊線纜引腳連接關系
