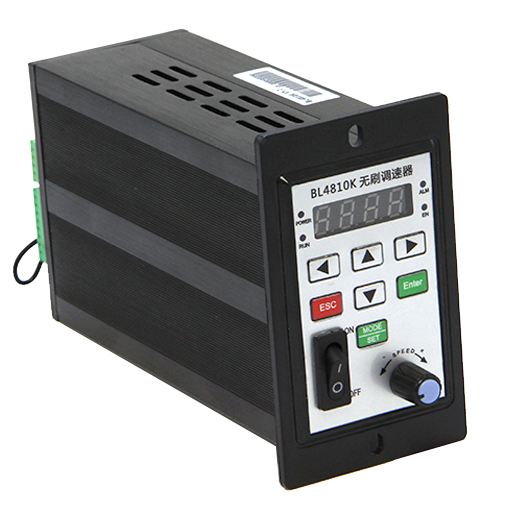

無刷調速器4810K可用直流電源電壓18-50v  帶4位數顯 ，可實時顯示電機轉速  也可以通過控制面板按鍵對電機參數進行設置  適用功率400w以下無刷電機 調速器是通用款  適用于市面上常規相位角120度的無刷電機 ，只要能確電機線序顏色即可 調速器可以簡單實現電機啟停 、換向及 5v模擬調速信號控制 ，調速器上的安裝孔位可連接在電控柜上 ，可以配合PLC或者數控系統模擬信號系統使用 ，實現數字化控制系統控制。

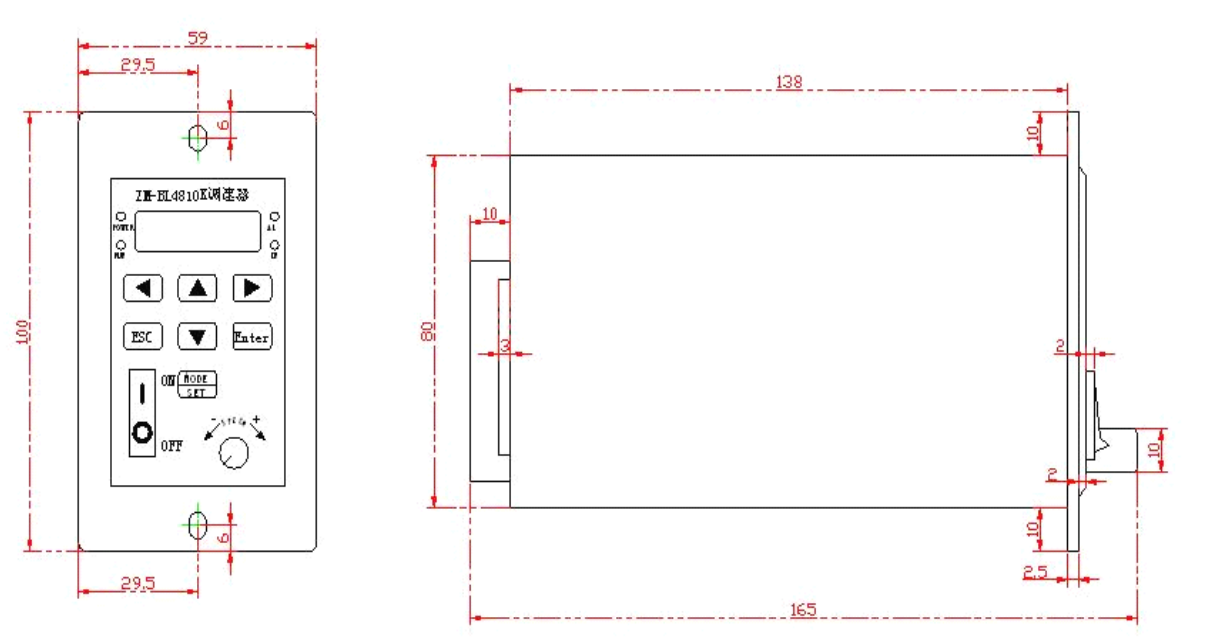

外形尺寸

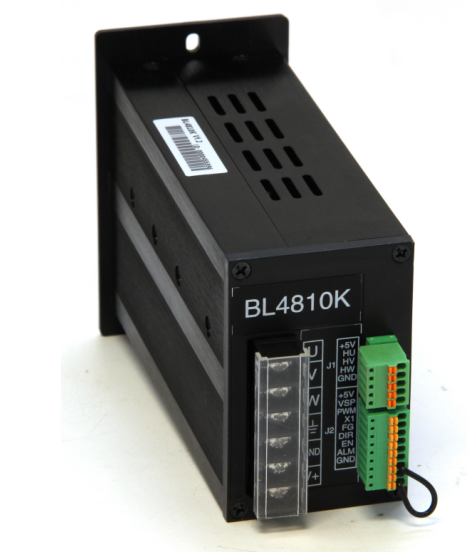

調速器背部接線端子 如圖

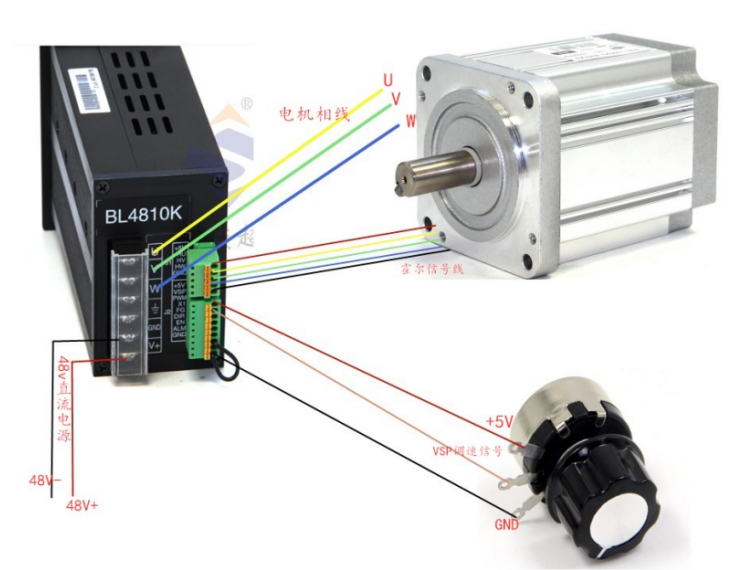

參考接線圖 如圖

初次使用調速器要正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、方向等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。

調速器使用注意事項：

1 調速器配置直流電源  電源正負極不要接反 否則會立即燒毀調速器

2調速信號信號電壓為 5V，不要超過這個電壓，超過此電壓會導致調速器信號接口燒毀

3 使用調速器過程中出現電機抖動，可能是電機相線與霍爾線接線有錯誤， 請確認好電機接線線序是否正確，如有誤更改電機接線順序，再重新上電測試。
