手持式智能調試器 BY-BL01 是我公司開發的一款用于調試、可設置我公司 F 系列標準無刷驅動器參數及功能的調試器，使得我公司 F 系列標準無刷驅動器，不僅可以通過驅動器的網口進行電腦軟件設置參數，還`可以通過 BY-BL01 調試器來調試和設置。

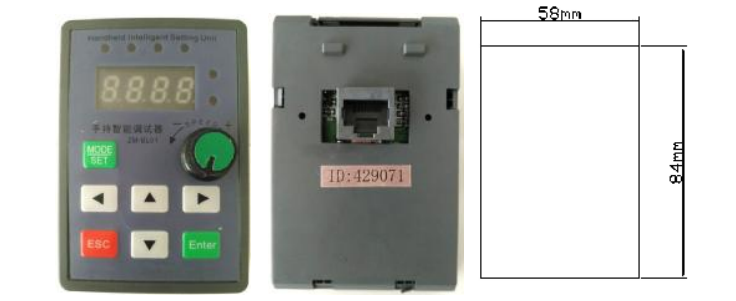

一、 整體外觀及功能

二、 使用及操作說明

1、 連接設備：把網口電話線的任意一端插入驅動器的網口座中，再把電話線的另一端

插入 BY-BL01 的網口座中，即完成連接。

2、 調試器的啟用：按下面板上的電位器旋鈕，調試器的四位數碼管點亮，當前數碼管

顯示轉速，范圍為 0~9999 轉/分鐘。當驅動器連接的無刷電機在轉動時，面板上顯

示電機的實時轉速。

調試器的停用：在啟用狀態下，再次按下電位器旋鈕，數碼管全熄滅，調試器停用；

也可用于電機運行狀態下，急停電機的作用。

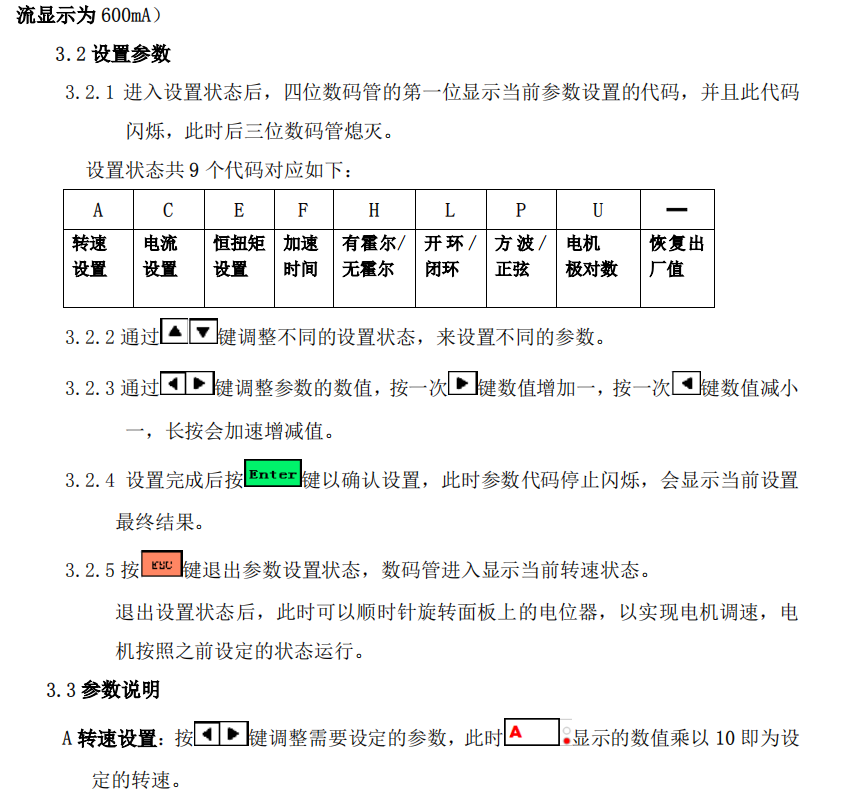

3、參數設置：

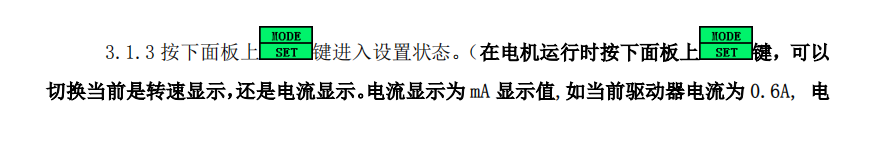

3.1 進入設置狀態

3.1.1 調試器處于啟用狀態。

3.1.2 外置模擬電位器旋到 0 位，即 VSP 的輸入電壓為 0 伏、電機必須處于停止狀態

且故障燈在慢閃爍時，才可設置參數.
