脈沖單位

原始位置指令的脈沖是指輸入的脈沖個數，未經過電子齒輪變換。其他的項目的脈沖單位是編碼器脈沖單位。以使用2500線編碼器為例:

編碼器脈沖單位=編碼器分辨率

=4x編碼器線數

=4x2500(pulse/rev)

=10000(pulse/rev)

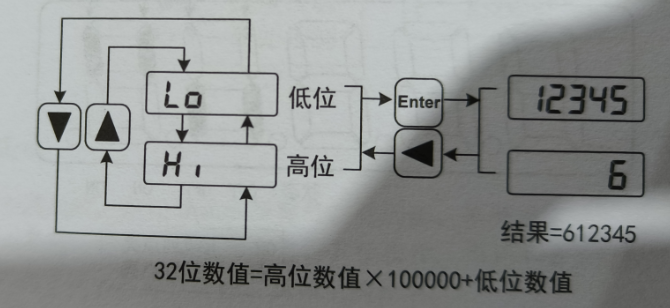

32 位二進制數值顯示

32位二進制數范圍是-2147483648~2147483647，采用低位和高位組合表示，通過菜單選擇低位和高位，用圖中公式合成完整數值。
