5166FR系列頻率/ 轉速表是采用美國Microchip 公司高性能單片機作為集中處理器，具有可靠性高、抗干擾能力強、測量范圍寬、測量精度高等特點。本系統在頻率測量方面突破傳統的周期測量和脈沖計數測量方法，整合這兩種測量方法的優點，采用先進的全同步周期測量法，使儀表在測量范圍和測量精度方面實現質的飛躍。因此，該系列儀表可廣泛應用于各行各業中需要高精度頻率測量的場合。

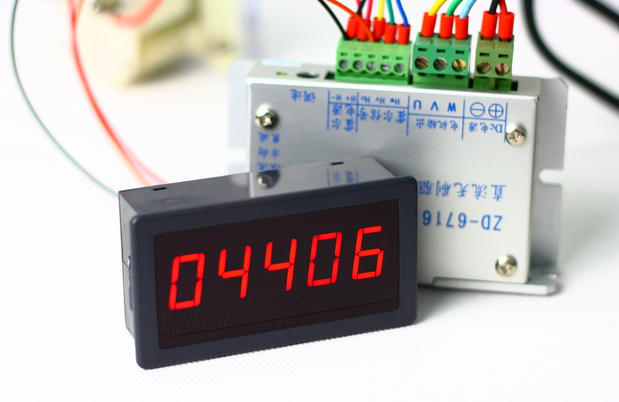

很多客戶在使用直流無刷電機時會外接5166轉速表顯示轉速，如何設置可以準確顯示轉速呢？

STEP1：無刷驅動器準確接線

STEP2：調整轉速表的模式-S2-參數設為1 （顯示轉速）

STEP3：設置分頻值-S1

具體操作下面詳細講解：

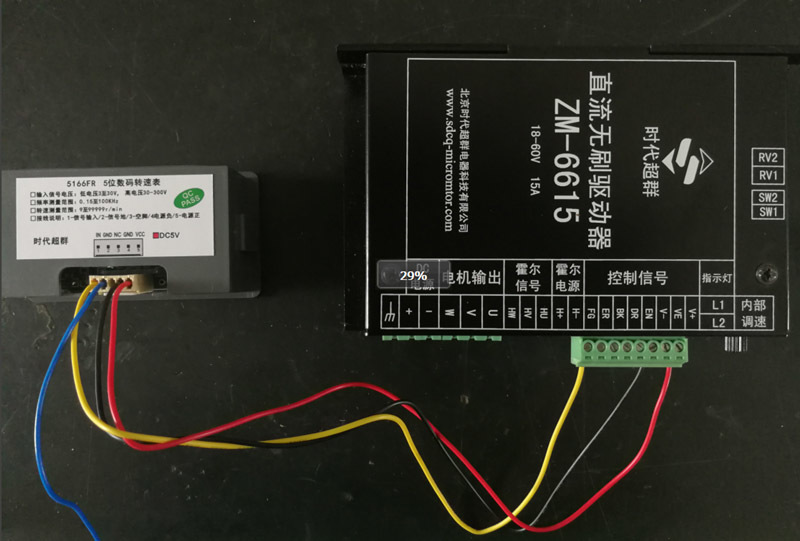

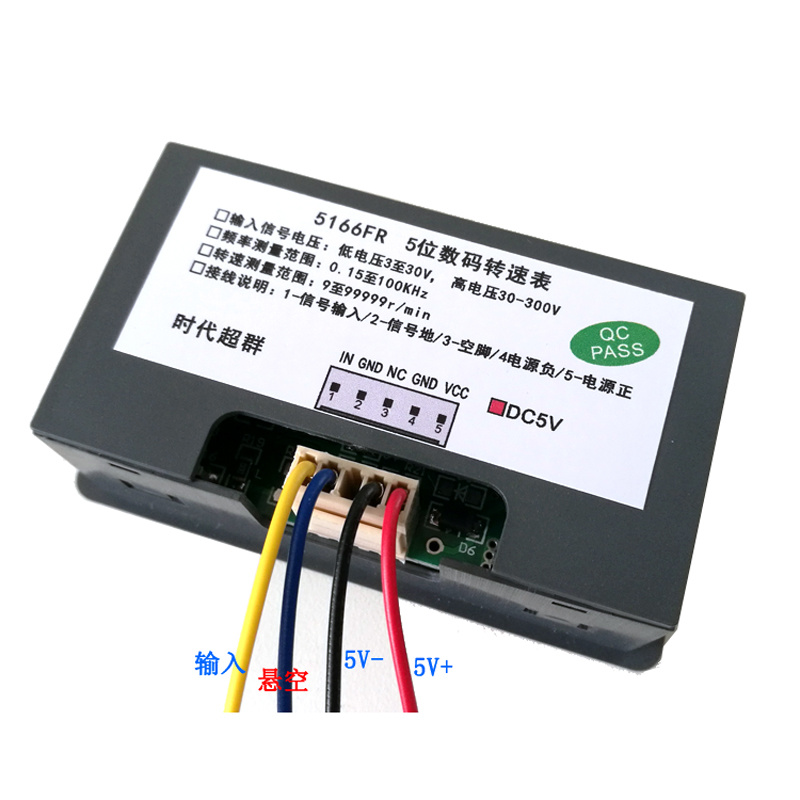

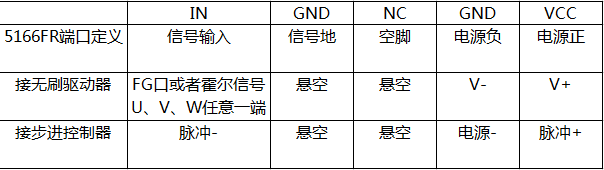

STEP1：無刷驅動器與5166FR接線：

STEP2：調整轉速表的模式-S2-參數1（顯示轉速）

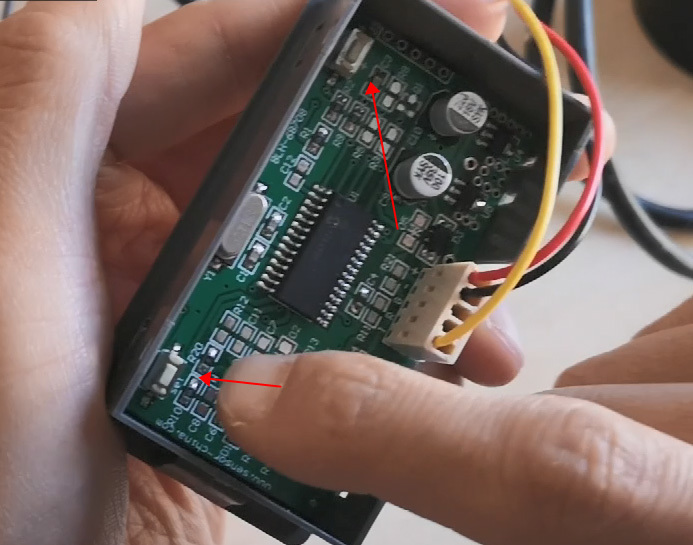

在轉速表后端有S1和S2兩個按鈕：

S2鍵可調轉速表模式，可選擇顯示頻率還是顯示轉速，若選擇轉速，此處參數設為1。

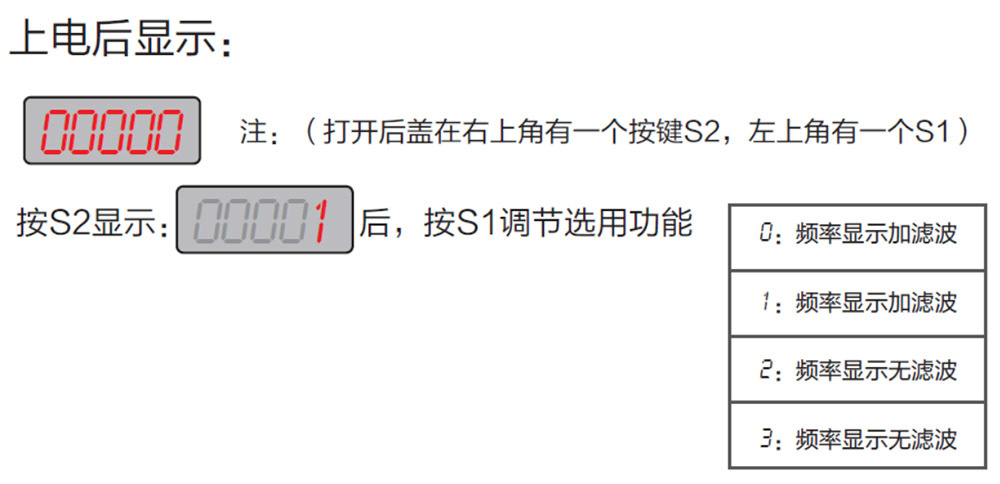

5166轉速表上電后調模式，設為1：

STEP3：設置分頻值-S1，分頻值就是電機的極對數，比如780W的無刷電機的極數是4，那么極對數就是2.那么對應分頻值改為2。

以上兩步調整好5166FR轉速表就可以準確顯示轉速了。
