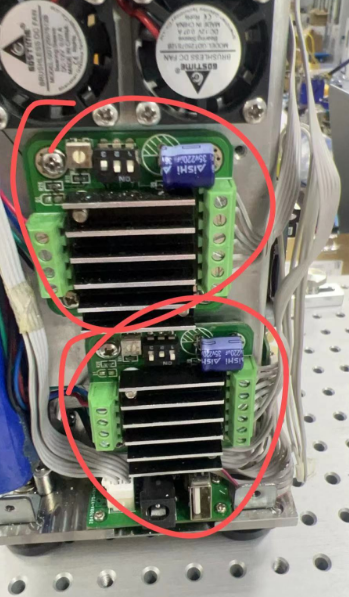

客戶1定制：

1，電容放倒，減小占用空間

2.散熱板降低高度

3.撤掉LED燈

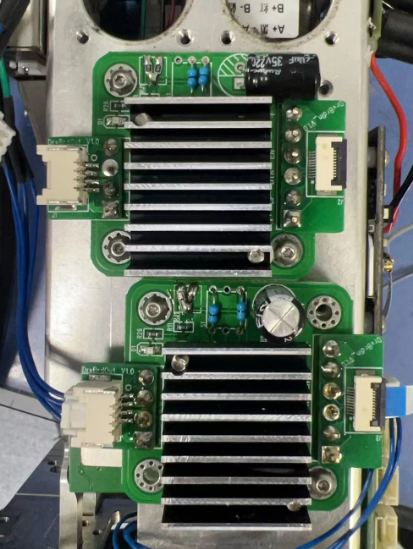

客戶2定制

1. 端子取消，客戶自己焊接小板用于和其他設備銜接

2. 減小散熱器高度

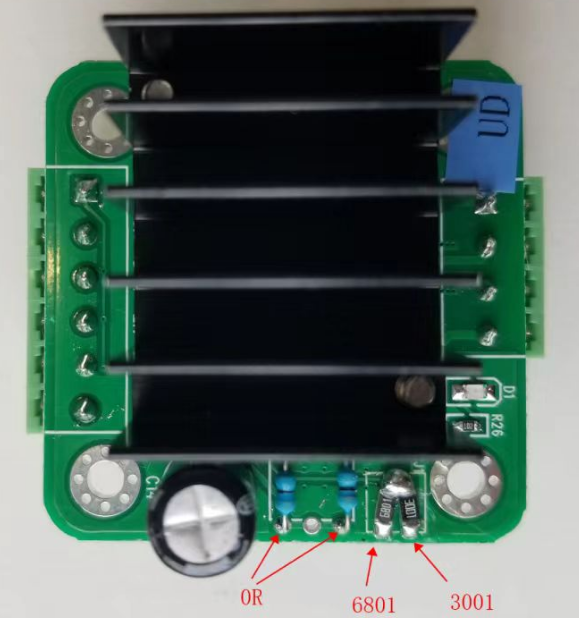

電阻說明：

左側直插電阻為細分配置電阻：封裝為小尺寸直插，長度不能超過插孔，阻值都是0R，

右側貼片電阻為電流配置電阻：封裝1206，阻值如圖：

時代超群42步進電機驅動器ZD-M42S兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;輸入電壓：DC32V(峰值);整步、二細分、四細分、十六細分、32細分、六十四細分、一百二十八細分可調;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能。

此款驅動只支持5V共陽極接法

聯系方式：QQ:467102884  電話：18710050116（劉女士）
