我公司的控制器都全部采用的是共陽接法。

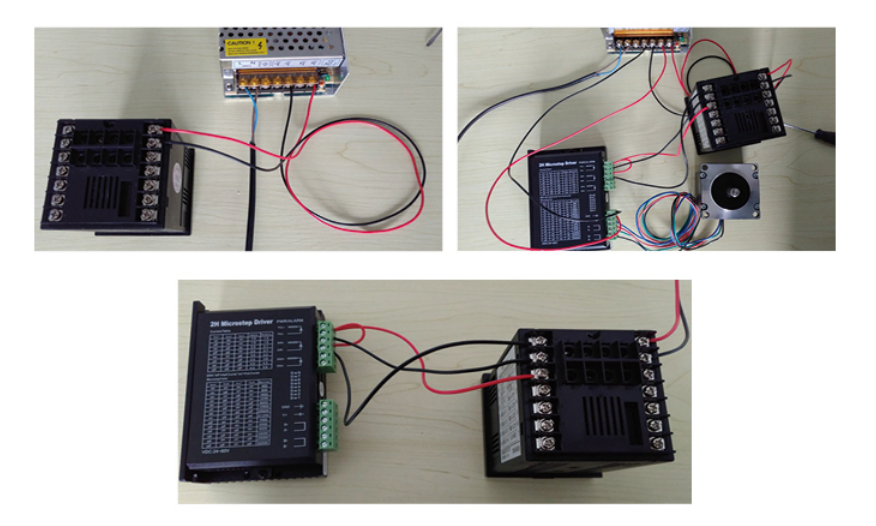

1.驅動器信號使用5V的接法如下:(伺服電機接法也是類似的，只是各家的信號標識符號不一樣，但是意思都是一樣的都有脈沖信號輸入口，和方向信號輸入口。)

驅動器 PUL+ DIR+連接在一起接到 控制器+5V 輸出端。驅動器脈沖輸入端(PUL-)連接到控制器PUL驅動器方向輸入端(DIR-)連接到控制器DIR-EN 這一般是空著不接

2.驅動器信號使用24V的接法如下:(伺服電機接法也是類似的，只是各家的信號標識符號不一樣，但是意思都是一樣的都有脈沖信號輸人口，和方向信號輸人口。)

驅動器 PUL+ DIR+連接在一起接到 控制器的電源輸人口 24V+。驅動器脈沖輸入端(PUL-)連接到控制器PUL驅動器方向輸入端(DIR-)連接到控制器DIR-EN 這一般是空著不接

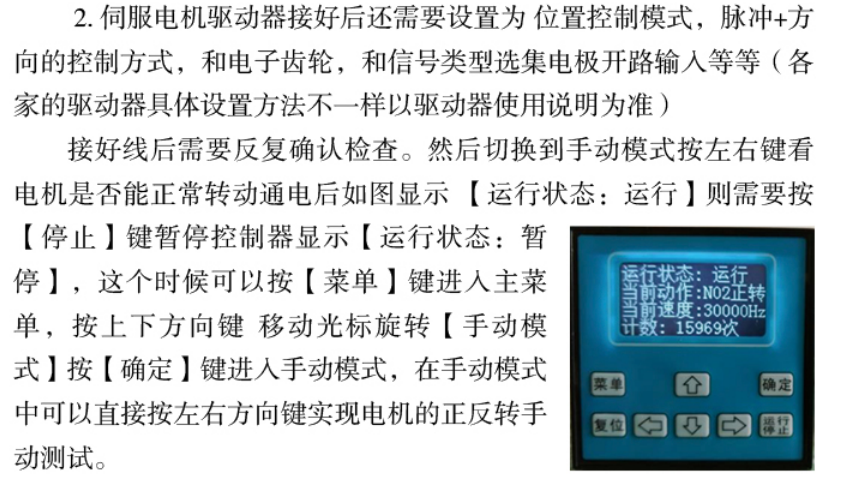

注意:1.步進電機驅動器接好線后需要把驅動器的細分要調在16細分(3200)或者8細分(1600)電流要調到接近電機的額定電流。(要求轉速比較慢的可以調更大的細分數)
