時代超群2270D步進閉環驅動器安裝方法（wgb）

● 安裝方向 步進閉環驅動器的正常安裝方向是垂直直立方向。

● 安裝固定 安裝時，上緊驅動器后部的 2 個 M4 固定螺絲。

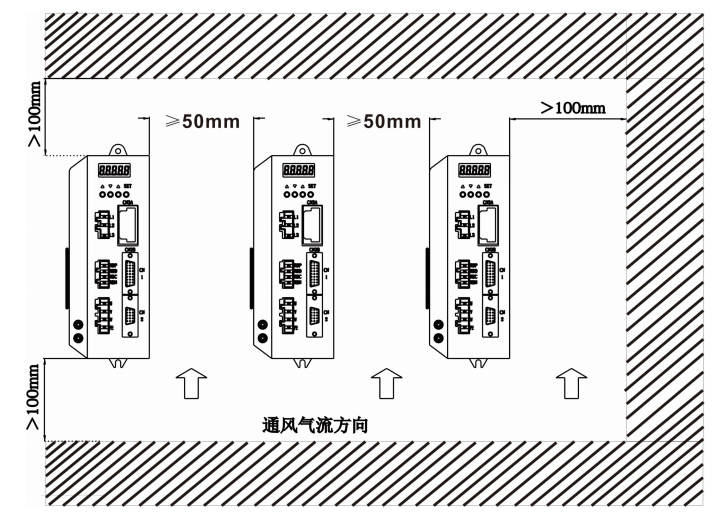

● 安裝間隔 驅動器之間以及與其它設備間的安裝間隔距離，請參考圖 1.1，注意圖上標明的是 最小尺寸，為了保證驅動器的使用性能和壽命，請盡可能地充分留有得安裝間隔。

● 散熱 步進閉環驅動器采用自然冷卻方式和強制散熱方式。

● 安裝注意事項 安裝電氣控制柜時，防止粉塵或鐵屑進入驅動器內部。

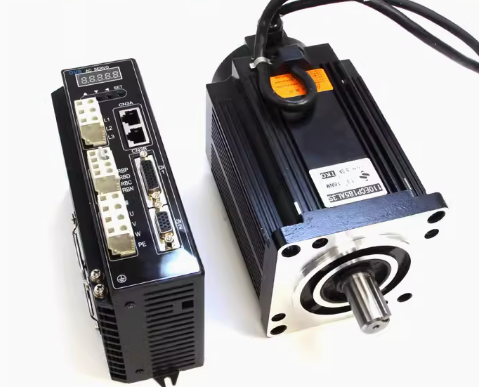

步進閉環電機安裝

● 工作環境溫度:0~40℃；工作環境濕度；80％以下（無結露）

● 貯存環境溫度：-40~50℃；貯存環境濕度：80％以下（無結露）

● 振動：0.5G 以下。

● 通風良好、少濕氣及灰塵之場所。

● 無腐蝕性、引火性氣體、油氣、切削液、切削粉、鐵粉等環境。

● 無水汽及陽光直射的場所。

安裝方法

● 水平安裝：避免水、油等液體從電機出線端流入電機內部，請將電纜出口置于下 方。

● 垂直安裝：若電機軸朝上安裝且附有減速機時，需注意并防止減速機內的油漬經由 電機軸滲入電機內部。

● 電機軸的伸出量需充分，若伸出量不足時將容易使電機運動時產生振動。

● 安裝及拆卸電機時，請勿用榔頭敲擊電機，否則容易使電機軸及編碼器損壞。
